DAC Dual Mono PCM1794A
Auteur Message
Dominique
Posting Freak
*****


Messages : 1 902
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #1
DAC Dual Mono PCM1794A

Bonjour à tous,
Encore un projet de DAC !
Suite à une intervention récente de dsagnes sur le projet de DAC 1796, je me décide à publier mon dernier projet de DAC.
J'étais adepte des DAC à base du chip Analog Device AD1865 (Audio Note) jusqu'à ce que je découvre les réalisations de M. Kaneda, notamment le DAC qu'il intègre dans l'ampli 224 que possède Dominique-t. Ce DAC utilise le DIR CS8416 192 kHz assez bien connu et le DAC PCM1794A, l'un des meilleurs DAC 192kHz de Texas Instrument (ex Burr Brown) en terme de dynamique, de distorsion et de rapport S/B. Voilà la base de mon cahier des charges.

.pdf File  CS8416.pdf (Taille : 987.12 Ko / Téléchargements : 66) ,
.pdf File  PCM1794A.pdf (Taille : 989.99 Ko / Téléchargements : 95)

Je me mets donc à chercher les sous-ensembles équipés de ces composants chez les vendeurs pour DIY :

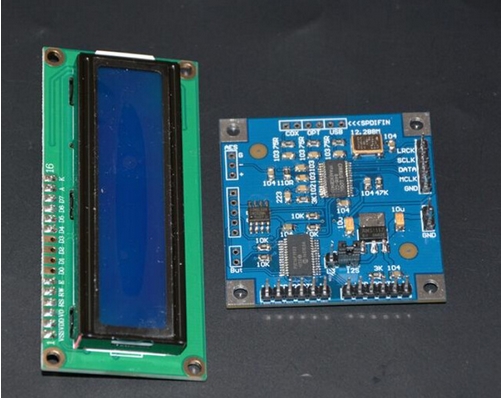

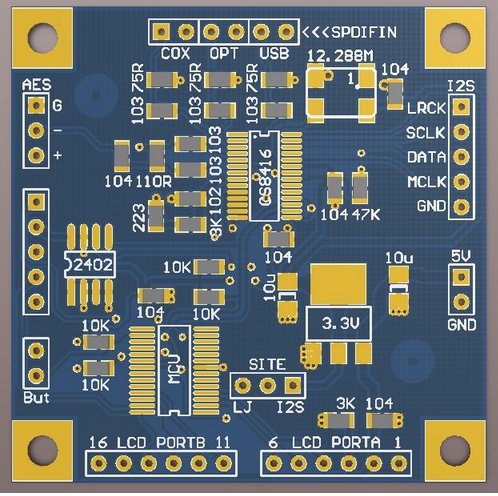

Le DIR : Chez AliExpress, je tombe sur cette carte de récepteur numérique à base de CS8416 : 3 entrées SPDIF, 1 AES/EBU, sortie en I²S et munie d'un afficheur 2x16 caractères.

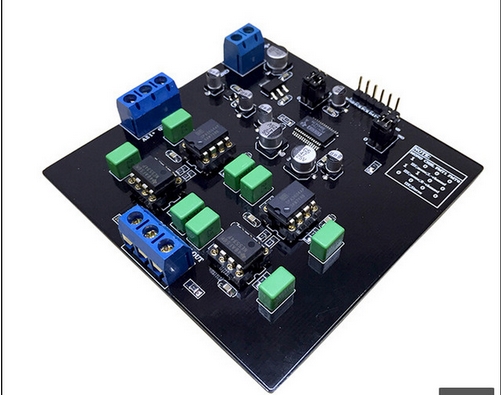

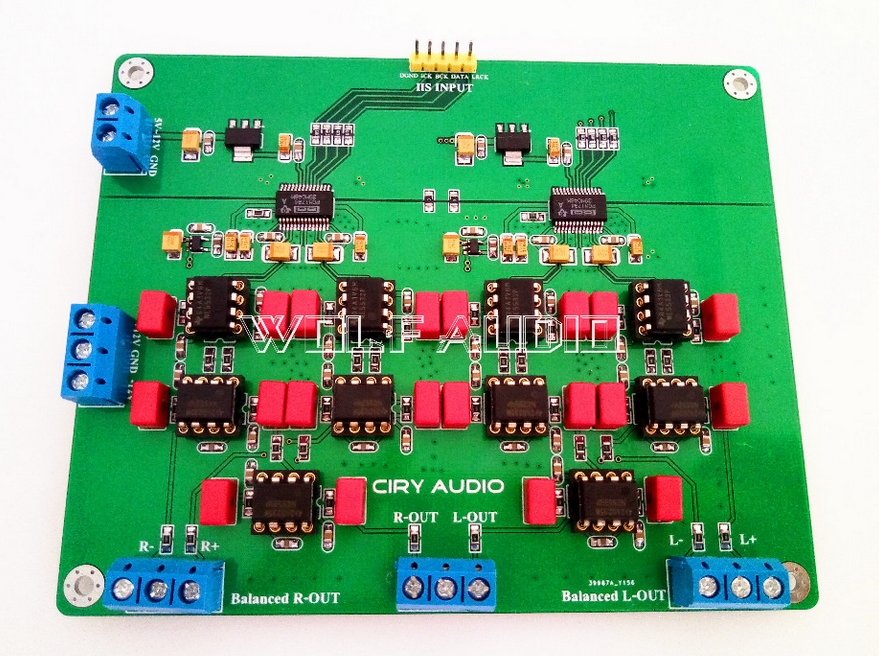

Le DAC : A nouveau chez AliExpress, j'ai trouvé une première carte à base d'un PCM1794A mais aussi une autre carte à base de 2 PCM1794A. J'ai choisi celle avec les 2 PCM1794A (qui peut le plus peut le moins ...). La connection avec le DIR se fait via un bus I²S. La conversion I/V est confiée à des AOP NE5534 recommandés par Texas Instrument dans "l'application note" du PCM1794A. Cette carte permet la sortie simultanée en symétrique et en assymétrique.

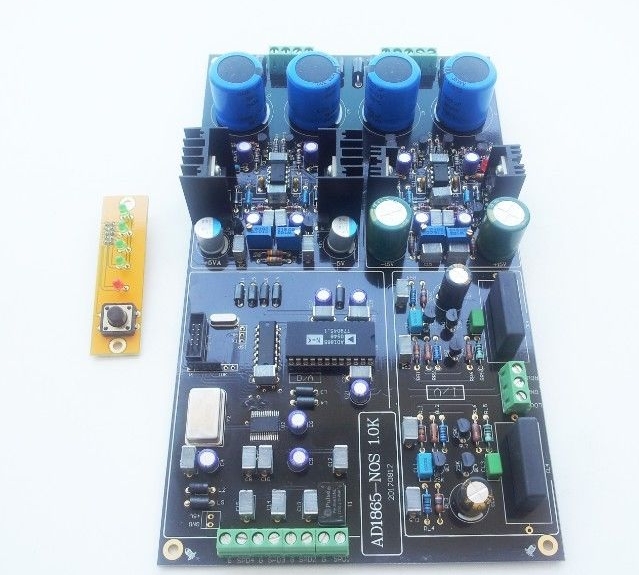

Les alimentations : J'ai besoin de +/- 15V pour la platine du DAC et de + 5V pour la platine du DIR. J'ai récupéré, en la découpant à la scie à métaux, la partie haute de cette carte de DAC AD1865 qui supporte les alimentations de type shunt.


Le contrôle de volume : Ce petit module Lite MV06 que l'on trouve chez Audiophonics est bien pratique. Cette version 5.1 met à disposition un potentiomètre à 6 pistes permettant de piloter le volume en assymétrique L et R ainsi que L+/L- et R+/R- en symétrique. Le dispositif de sélection des entrées analogiques de ce module est réaffecté à la sélection de 4 entrés numériques SPDIF. Le réglage de volume et la sélection SPDIF sont télécommandés.


Le coffret : Il s'agit du réemploi d'un boitier de projet de DAC à base de ESS Sabre 9018 qui n'a jamais voulu fonctionner correctement.

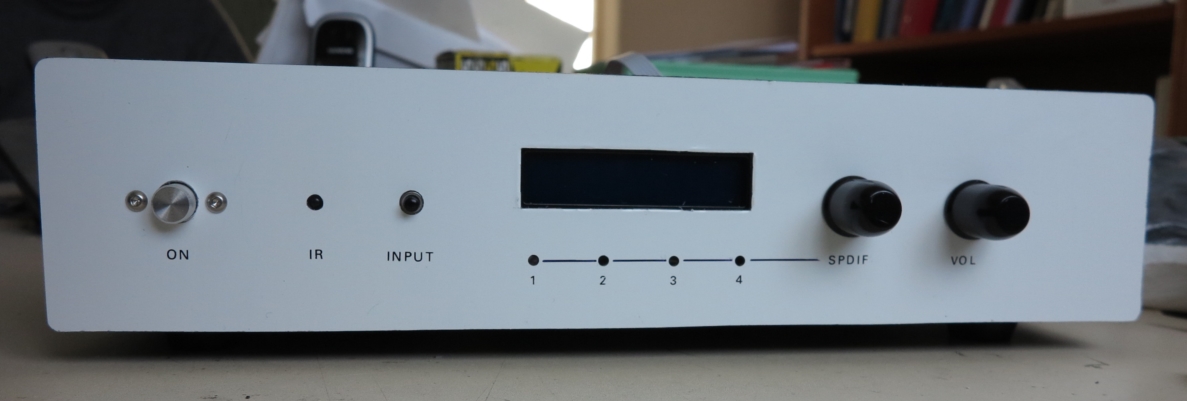

La façade a été réalisée en Alucobond. Ce matériaux principalement utilisé dans le bâtiment est très facile à "usiner" par un diyeur.

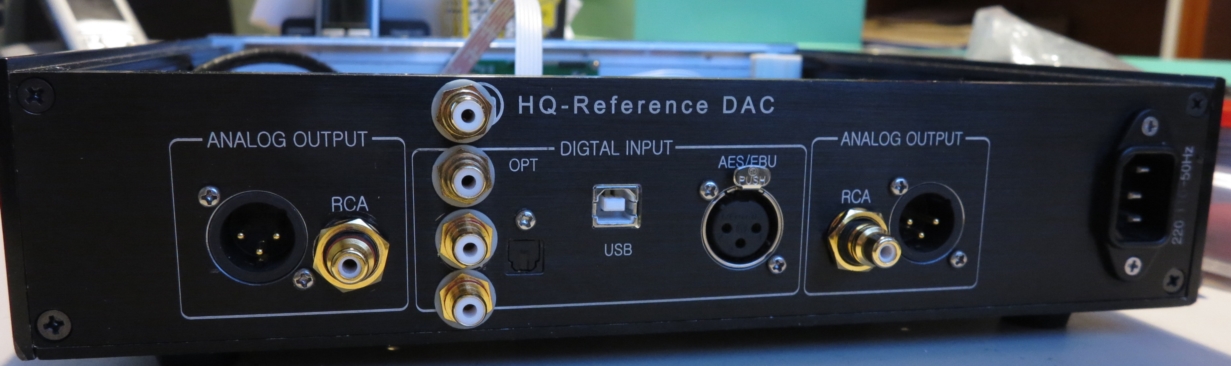

L'arrière est celui du boitier d'origine et il est équipé de 3 entrées RCA SPDIF supplémentaires.


La carte USB : XMOS U8 trouvée chez AliExpress.


L'implantation : Elle n'appelle pas de commentaire particulier. Chaque sous-ensemble décrit ci-dessus y est repérable. La platine du CS8416 est masquée par la carte USB.


A suivre...


@mitiés, Dominique.
Pré-RIAA Pacific DIY, Squeezebox Touch, DAC Dual Mono PCM1794A DIY, 30W Hiraga DIY, K209 Grand_Floyd, Filtre // 12dB 650Hz Butt DIY, Altec 515-8G/VOT DIY+TAD TD4001/TH4001+Yamaha JA-4281B, Subwoofer JBL 2241H/4641 DIY +Xilica XP-4080+Thomann Proline 3000.

Ce message a été modifié le: 30/01/2017 10:53:32 par Dominique.

28/01/2017 19:04:45
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick
Senior Member
****


Messages : 688
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #2
RE: DAC CS8416 + 2 x PCM1794A //

Super réalisation!
Bravo Dominique!
Patrick

28/01/2017 23:33:55
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 934
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #3
RE: DAC CS8416 + 2 x PCM1794A //

Très intéressant... Bravo Dominique !

Dominique T

29/01/2017 10:31:38
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Grand_Floyd
Posting Freak
*****


Messages : 2 390
Groupe : MELAUDIA.membre
Inscription : 05/08/2011
Statut : Hors ligne
Message : #4
RE: DAC CS8416 + 2 x PCM1794A //

Intéressant!j'espère que le ramage sera à la hauteur du plumage!


Christian

LECTEURS PHILIPS CD100 - CD723 - ARCAM ALPHA 5 - MARANTZ CD60 tweaké - STUDER A730 - AMPLIS NAD3020TC - PHILIPS AH384 - MUSICAL FIDELITY A1 - JLH1969 - WE300B - K209 Grand_Floyd - PLATINE THORENS TD318+DL103+TRANSFOS ET RIAA PACIFIC - SQUEEZEBOX DUET
29/01/2017 10:55:01
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
dsagnes
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 22/07/2015
Statut : Hors ligne
Message : #5
RE: DAC CS8416 + 2 x PCM1794A //

Bonjour Dominique,

Bien ce projet nouveau projet très intéressant!
Qu'apporte le fait de doubler le PCM1794A ?
Les alims shunt sont bien travaillées; la conversion I/V avec ne5534A; et en sortie je suppose qu'il y a aussi des ne5534A?
Il tarde d'avoir ton avis sur sa musicalité!
En tout cas encore bravo.... Et dommage pour moi que tu n'ai pas publié une semaine avant, car au lieu de commander le kit 1796 audiophonic, j'aurai fait comme toi avec des modules séparés.
Ensuite, il faudra se rapprocher du dac 220 kaneda : c'est une autre histoire!

@+
Daniel

29/01/2017 13:22:24
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
audiotechno
Senior Member
****


Messages : 608
Groupe : MELAUDIA.membre
Inscription : 31/03/2009
Statut : Hors ligne
Message : #6
RE: DAC CS8416 + 2 x PCM1794A //

Bravo Dominique, belle étude et belle réalisation que nous allons pouvoir tester sur ma nouvelle installation.
Amitiés
Alain


TD Audioanalyse/Lurné - SME 3009 - DL103 - Préampli Phono Pacific - Volumio/Dac Allo Boss/Raspberry Pi 3 – 4 x8W Classe A en bi-amplification active - Tweeter Yamaha 4281b - TAD 4001 / Iwata 300 Le Cléach - 38 cm MSPA / BR 170 L - Filtre actif analogique LR 24 dB/Oct. à 610 Hz
29/01/2017 18:45:39
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Posting Freak
*****


Messages : 1 902
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #7
RE: DAC Dual Mono PCM1794A

Bonjour à tous,

Le DAC est installé et raccordé à mon système. Sur la photo, il est posé sur mon 30W Hiraga, une autre réalisation récente.



En fait, j'ai effectué les premières écoutes voilà une quinzaine de jours dans une version pas finalisée sur le plan cosmétique et pas entièrement opérationnelle sur le plan fonctionnel.

En premier lieu, la restitution est très fluide, très énergique et bien équilibrée. Il n'y a pas la moindre sensation de "grain" comme je pouvais le ressentir de temps en temps avec mon DAC AD1865 SRPP. La bande passante semble aussi plus étendue notamment vers le bas. l'aigu est notoirement plus sibilant et précis à la fois. Je formule un avis globalement très positif sur cette nouvelle réalisation.

Quid de l'emploi de 2 x PCM1794 en // ? L'emploi de 2 chips en dual mono est censé améliorer les performances en terme de dynamique (+3 dB) et de rapport S/B. J'avoue que mes oreilles n'ont pas encore détecté cette amélioration. Cependant la version de la carte utilisée associée à une solution originale de contrôle du volume à 6 voies permettent de sortir le signal à la fois sur RCA en asymétrique (L et R) et sur XLR (L-/L+ et R-/R+) en symétrique. Cette fonctionnalité m'est très utile car je peux ainsi attaquer en symétrique la section subwoofer (voir dans ma signature).

On trouve sur le Net pas mal de discutions et d'avis qui comparent favorablement l'emploi de cette puce PCM1794A à des réalisations de chez Mytek et autres Lavry... Je pense qu'il y a aussi beaucoup de bien à dire des AOP NE5534/NE5532 utilisés dans les étages de conversion I/V.


@mitiés, Dominique.
Pré-RIAA Pacific DIY, Squeezebox Touch, DAC Dual Mono PCM1794A DIY, 30W Hiraga DIY, K209 Grand_Floyd, Filtre // 12dB 650Hz Butt DIY, Altec 515-8G/VOT DIY+TAD TD4001/TH4001+Yamaha JA-4281B, Subwoofer JBL 2241H/4641 DIY +Xilica XP-4080+Thomann Proline 3000.

Ce message a été modifié le: 30/01/2017 10:54:06 par Dominique.

30/01/2017 10:50:16
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
dsagnes
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 22/07/2015
Statut : Hors ligne
Message : #8
RE: DAC Dual Mono PCM1794A

Bonsoir Dominique,

C'est bizarre, je n'arrive pas à retrouver la carte double pcm 1794, sur le site aliexpress : aurrais tu le lien ?
Pour la cs8416 elle est maintenant indisponible.

@+
Daniel

30/01/2017 19:57:50
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Posting Freak
*****


Messages : 1 902
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #9
RE: DAC Dual Mono PCM1794A

Bonsoir Daniel,

Attention, il y a des cartes à deux PCM1794A et d'autres à un seul PCM1794A. Il y a aussi des cartes non peuplées (sans composants) à un prix nettement inférieur.
- Tu trouveras ton bonheur ici !

- On peut encore trouver la carte CS8416 sur eBay.


@mitiés, Dominique.
Pré-RIAA Pacific DIY, Squeezebox Touch, DAC Dual Mono PCM1794A DIY, 30W Hiraga DIY, K209 Grand_Floyd, Filtre // 12dB 650Hz Butt DIY, Altec 515-8G/VOT DIY+TAD TD4001/TH4001+Yamaha JA-4281B, Subwoofer JBL 2241H/4641 DIY +Xilica XP-4080+Thomann Proline 3000.

Ce message a été modifié le: 30/01/2017 20:15:56 par Dominique.

30/01/2017 20:11:37
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
NihonJR
Member
***


Messages : 52
Groupe : MELAUDIA.membre
Inscription : 24/08/2014
Statut : Hors ligne
Message : #10
RE: DAC Dual Mono PCM1794A

Bonsoir Dominique,

Présence de Dac lors du WE à Ablon ? Wink

@+
Jean-Richard
