Liaison AES/EBU vers RCA75ohm
Auteur Message
lenco073
Junior Member
**


Messages : 15
Groupe : Enregistré
Inscription : 14/11/2008
Statut : Hors ligne
Message : #1
Liaison AES/EBU vers RCA75ohm

Bonjour,

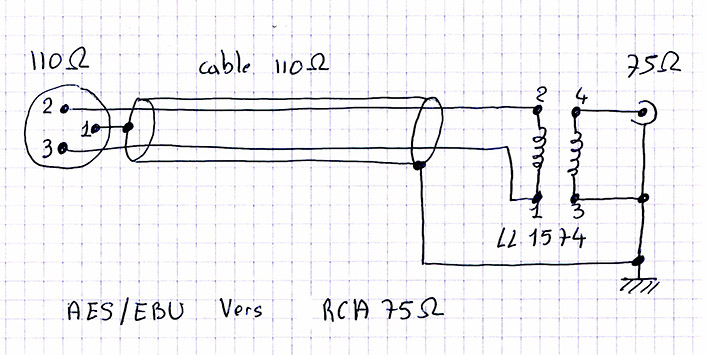

Depuis 8ans j'utilise un transfo Lundall LL1574 pour relier la sortie de mon Drive sur la prise AES/EBU vers l'entrée de mon Convertisseur sur le connecteur RCA 75 ohms. Le câble est en 110 ohms. A l'écoute je trouve cette solution bien supérieure à la liaison RCA ver RCA !

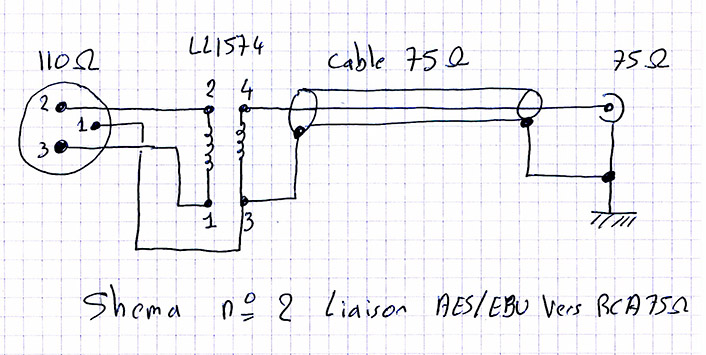

Quelle différence il y aurait si je place le transfo en sortie de drive avec un câble 75 ohm pour relier le Convertisseur, comme sur le deuxième shéma ?



Fichier(s) joint(s) Miniature(s)


Ce message a été modifié le: 10/12/2016 15:28:21 par lenco073.

10/12/2016 15:27:58
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Josca
Senior Member
****


Messages : 403
Groupe : Enregistré
Inscription : 01/07/2012
Statut : Hors ligne
Message : #2
RE: Liaison AES/EBU vers RCA75ohm

lenco073 a écrit :
Bonjour,

Depuis 8ans j'utilise un transfo Lundall LL1574 pour relier la sortie de mon Drive sur la prise AES/EBU vers l'entrée de mon Convertisseur sur le connecteur RCA 75 ohms. Le câble est en 110 ohms. A l'écoute je trouve cette solution bien supérieure à la liaison RCA ver RCA !


Quelle différence il y aurait si je place le transfo en sortie de drive avec un câble 75 ohm pour relier le Convertisseur, comme sur le deuxième shéma ?


Bonsoir
Avec un bon câble Rca, le résultat devrait être meilleur que cette configuration
vincent de Totaldac met de mémoire juste une résistance pour adapter correctement( j'ai un peu oublié mais je crois 15K)
cordialement
Joscad

Ce message a été modifié le: 10/12/2016 22:36:02 par Josca.

10/12/2016 22:28:13
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
lenco073
Junior Member
**


Messages : 15
Groupe : Enregistré
Inscription : 14/11/2008
Statut : Hors ligne
Message : #3
RE: Liaison AES/EBU vers RCA75ohm

Merci,

Si l'interfaçage entre la sortie AES/EBU 110 ohms et une entrée SPDIF 75 ohms reste assez bien documenté sur internet, par exemple ici http://www.rane.com/note149.html,
il n'en reste pas moins que le placement de l'adaptateur reste un peu dans l'ombre !!!

Pour cette résistance de 15K je ne sais pas.
Ce que je sais, c'est que je pouvais mettre un atténuateur en T après le Lundall LL1574 pour réduire le niveau mais on m'a dit que mon DAC pouvait encaisser une tension un peu plus forte sur son entrée SPDIF.
Donc le signal qui passe à travers le câble dépasse le 0,5V de la norme, c'est la raison pour laquelle j'avais pensé que le premier schéma, transfo en sortie de Drive était mieux adapté!

12/12/2016 11:56:11
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jf65
Member
***


Messages : 56
Groupe : Enregistré
Inscription : 27/11/2008
Statut : Hors ligne
Message : #4
RE: Liaison AES/EBU vers RCA75ohm

Bonjour,
et pourquoi pas se passer de tansfo ? brancher le fil central du coaxial sur la broche 2 de la prise XLR, et la tresse de blindage sur la broche 3.
j'ai fait cela pour relier une carte son à sortie AES/EBU sur une entrée rca d'un DAC.

jean

13/12/2016 20:10:31
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
lenco073
Junior Member
**


Messages : 15
Groupe : Enregistré
Inscription : 14/11/2008
Statut : Hors ligne
Message : #5
RE: Liaison AES/EBU vers RCA75ohm

Bonsoir,

En effet ce serait bien plus simple de faire ainsi.

Mais cela ne résoudra pas le problème d’adaptation d’impédance. Il faut être certain aussi que la sortie AES possède une tension faible pour ne pas saturer l'entrée SPDIF du DAC à 0,5v.

Personnellement je n'ai aucune info sur la tension en sortie de mon drive.

A l'époque ou j'ai mis en place cette solution de liaison, j'avais fait quelques recherches sur le net, et échangé avec plusieurs vendeurs de transfos.
Je me suis principalement basé sur la note de Rane sur les liaisons numériques entre appareils d’où l'utilisation de ce transfo 110/75 ohms.

14/12/2016 01:24:44
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
italia
autodidacte pro
***


Messages : 227
Groupe : Enregistré
Inscription : 10/09/2015
Statut : Hors ligne
Message : #6
RE: Liaison AES/EBU vers RCA75ohm

lenco073 a écrit :
Bonjour,

Depuis 8ans j'utilise un transfo Lundall LL1574 pour relier la sortie de mon Drive sur la prise AES/EBU vers l'entrée de mon Convertisseur sur le connecteur RCA 75 ohms. Le câble est en 110 ohms. A l'écoute je trouve cette solution bien supérieure à la liaison RCA ver RCA !


Quelle différence il y aurait si je place le transfo en sortie de drive avec un câble 75 ohm pour relier le Convertisseur, comme sur le deuxième shéma ?


dans les liaisons pro la configuration initial est la bonne.
ne rien changer!


http://claudiomas.monsite-orange.fr/
17/12/2016 00:01:25
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
lenco073
Junior Member
**


Messages : 15
Groupe : Enregistré
Inscription : 14/11/2008
Statut : Hors ligne
Message : #7
RE: Liaison AES/EBU vers RCA75ohm

Merci !

C'est vrai que pour ce qui concerne ce type de liaison on voit pas mal de choses, difficile de s'y retrouver !

19/12/2016 10:37:01
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jf65
Member
***


Messages : 56
Groupe : Enregistré
Inscription : 27/11/2008
Statut : Hors ligne
Message : #8
RE: Liaison AES/EBU vers RCA75ohm

lenco073 a écrit :
Bonsoir,

En effet ce serait bien plus simple de faire ainsi.

Mais cela ne résoudra pas le problème d’adaptation d’impédance. Il faut être certain aussi que la sortie AES possède une tension faible pour ne pas saturer l'entrée SPDIF du DAC à 0,5v.


C'est exact, mais chez chez moi ça marchait très bien, je pense qu'il ne coûte rien d'essayer.
D'ailleurs l'adaptation d'impédance n'est pas forcément absolument nécessaire, il n'y a qu'à voir les coax spdif dont la prise RCA ne peut être 75 Ohms et que tout le monde utilise....

jean
