Modification Hiraga 30W
#1
Modification Hiraga 30W
J'ai remplacé le transfo de mon Hiraga bleu par le modèle double C acheté d'occase lors de la dernière réunion Mélaudia du 9-10 Octobre.

J'ai gagné quelques Volts de tension d'alimentation +- 25V au lieu de -+ 20V

Par contre mon ampli possède des dissipateurs insuffisants, j'envisage de les remplacer.

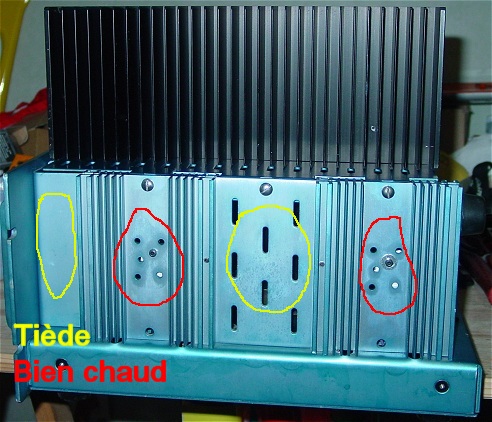

La température des cotés coffret dissipateur n'est pas uniforme (dissipateurs démontables assemblé par visserie BTR)

J'envisage de les remplacer par les dissipateurs peigne ci dessus annoncés pour 0.41C/W (Audiophonic).


Pièces jointes Image(s)

Répondre
#2
RE: Modification Hiraga 30W
Bonjour jeanpaulp,
Sous 25V la puissance dissipée pour un courant de repos de 1.5A va donner 25V x 2 x 1.5 = 75W.Avec un radiateur de 0.41C/W par canal,l'élévation de température sera de 0.41 x 75 = 30.75°C.Dans une ambiance de 20°C tu vas avoir 20 + 30.75 = 50.75 °C.Ça fait déjà pas mal chaud.Si la température ambiante est plus élevée ça sera évidemment encore plus chaud.Il faut vérifier que le courant de repos est bien de 1.5A (c'est ce qui est donné par Jean Hiraga,mais sous 2 x 24V) et refaire le calcul avec les valeurs relevées si nécessaire!
Christian

Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - AMPLIS - WE300B  - K209+ Grand_Floyd  option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO + PRE-PRE et RIAA PACIFIC - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Répondre
#3
RE: Modification Hiraga 30W
La différence risque de ne pas être bien élevée, les dissipateurs d'origine ont des ailette sur deux faces contre une seule sur le candidat, ce qui compte c'est la surface...

Ces dissipateurs sont de toute façon bien mal montés, fixés sur une surface horizontale, le flux d'air vertical ne s'établit pas correctement sur toute la surface des ailettes, il faudrait qu'il existe un espace entre les dissipateurs et la platine pour que la convection soit efficace.

Il y a sans doute bien plus simple, c'est réduire le courant de repos, et trouver à l'oreille le bon équilibre entre sonorité et dissipation raisonnable.

J'ai un 30W en cours d'assemblage, les transistors sont arrivés ce matin.

Gérard
NAS Synology, RaspberryPI 3B+ carte Allo Digione Signature,  DAC SMSLSU9 ampli Hiraga 30W modifié, enceintes DIY "Papillon" V2, enceintes Martin Logan Scénario,  Jedi, Jack Russel audiophile.
Répondre
#4
RE: Modification Hiraga 30W
Une chose serait déjà de mesurer la température actuelle pour voir si l'enjeu en vaut la chandelle avec des radiateurs d 0.41°/C!Réduire le courant peut être une solution mais on va toucher aux points de fonctionnement!A essayer,mais surélever un peu les radiateurs n'est pas compliqué non plus!
Christian

Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - AMPLIS - WE300B  - K209+ Grand_Floyd  option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO + PRE-PRE et RIAA PACIFIC - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Répondre
#5
RE: Modification Hiraga 30W

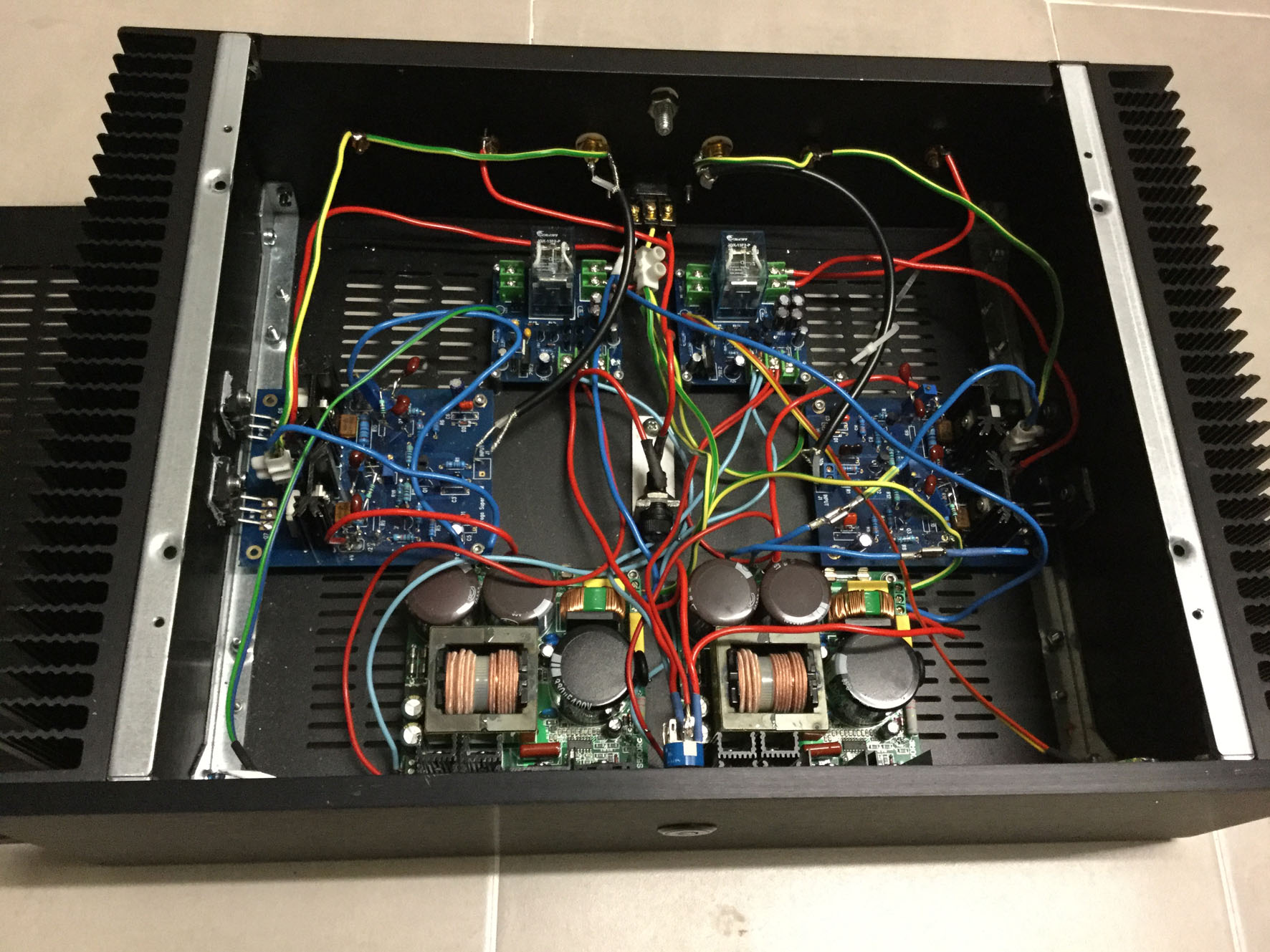

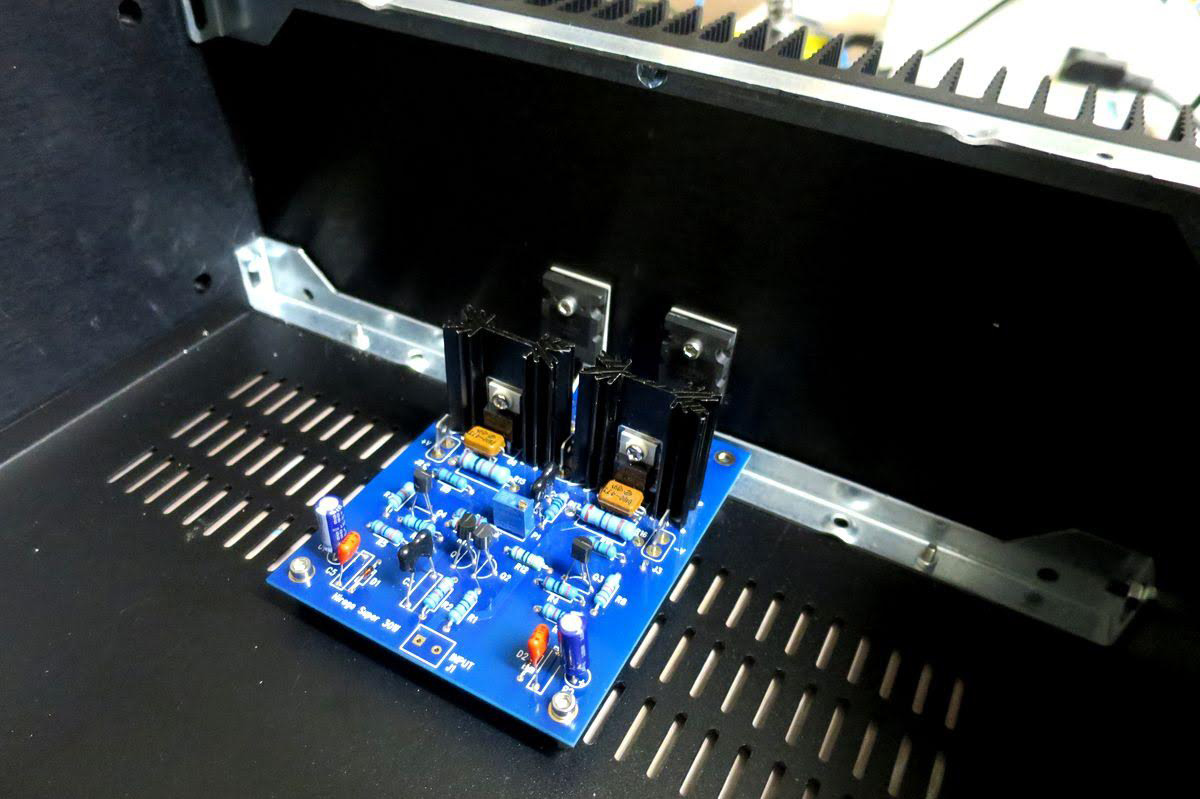

A titre indicatif j'ai prévu un dissipateur peigne comme celui de Jeanpaulp par carte pour ma version alim "classique" et j'avais utilisé un coffret Audiophonics 3U avec dissipateurs peigne latéraux pour la version alim SRPP (donc un dissipateur par carte également).
(pièces jointes)
Cordialement.
Patrick


Pièces jointes Image(s)

Répondre
#6
RE: Modification Hiraga 30W
jeanpaulp a écrit :J'ai remplacé le transfo de mon Hiraga bleu par le modèle double C acheté d'occase lors de la dernière réunion Mélaudia du 9-10 Octobre.

J'ai gagné quelques Volts de tension d'alimentation +- 25V au lieu de -+ 20V

Par contre mon ampli possède des dissipateurs insuffisants, j'envisage de les remplacer.

Ou alors, il faut ventiler.

Il existe maintenant des ventilateurs pour PC ultra silencieux.

Cordialement,

Jérôme
Répondre
#7
RE: Modification Hiraga 30W
Bonjour Patrick,

Liaison la plus courte possible entre les condos et l'utilisation.
C'est à mon avis un des point essentiel de l'implantation.
Peut être aussi entre pont de diode et premier condo.

Je ne suis pas un spécialiste, ça vaut le coup de présenter ton projet d'implantation à la communauté.

Vincent
Répondre
#8
RE: Modification Hiraga 30W
Je ne vois pas trop la raison de raccourcir obligatoirement la connexion entre les condensateurs et les cartes amplis.
Si on suit le circuit, le courant va passer du condensateur positif vers la charge à travers un des transistors de sortie, le câble HP, et revenir par l'autre conducteur du même câble, rejoindre le point milieu des capas de stockage et idem avec l'autre condensateur pour l'autre alternance.

Suivant la position des enceintes, ça peut faire une bonne dizaine de mètres A/R...

A ce niveau gagner quelques cm ne change pas grand chose à mon avis, puisque le courant est identique en tous points d'un circuit bouclé.
Je pense qu'il vaut mieux prendre le soin de câbler correctement les masses au niveau des capas, ce qui n'est pas toujours fait dans les règles de l'art.

Gérard
NAS Synology, RaspberryPI 3B+ carte Allo Digione Signature,  DAC SMSLSU9 ampli Hiraga 30W modifié, enceintes DIY "Papillon" V2, enceintes Martin Logan Scénario,  Jedi, Jack Russel audiophile.
Répondre
#9
RE: Modification Hiraga 30W
En fait la photo concernant le projet "Alim classique" n'est qu'une présentation de quelques éléments dont je dispose.
L'implantation sera proche de ce qu'a présenté William dans le fil, "le monstre le retour".
Sinon l'implantation du modèle SRPP SMPS ( double mono) est en pièce jointe (attention je ne suis pas le roi du câblage et à ce propos j'ai omis de souder la masse de l'entré delà voie gauche).
Nobody is perfect (à part moi bien sûr)


Pièces jointes Image(s)

Répondre
#10
RE: Modification Hiraga 30W
N'oubliez pas de visionner la vidéo de Jipi Horn sur le (bon) câblage des masses, ça vaut le coup...
Gérard
NAS Synology, RaspberryPI 3B+ carte Allo Digione Signature,  DAC SMSLSU9 ampli Hiraga 30W modifié, enceintes DIY "Papillon" V2, enceintes Martin Logan Scénario,  Jedi, Jack Russel audiophile.
Répondre
