Pics de commutation diodes

Bonjour,
Sur un autre forum, j'avais émis l'hypothèse du fameux "pic de commutation des diodes" pour explique le parasitage anormal d'une alimentation.

Un autre intervenant m'a répondu que ces pics n'existaient pas, au moins avec des diodes standard.
Il est vrai que j'avais toujours entendu parler de ces fameux pics, mais je ne les avais jamais observés.
Comme vous me connaissez, j'ai donc fait l'expérience.
J'ai utilisé un transformateur largement surdimensionné, suivi d'un pont de diodes ordinaire suivi d'un condensateur de 4700µF en filtrage.
Avec plusieurs résistances je fais varier le courant jusqu'à une dizaine d'Ampères.

Grâce à un shunt de faible valeur, je visualise la forme du courant en amont du pont sur l'oscillo ainsi que la tension de sortie sur une autre voie.

Eh bien, j'ai beau m'écarquiller les yeux, dilater au maximum les courbes, pas le moindre pic à l'horizon, on voit très bien l'apparition du courant, mais la courbe suit sagement la sinusoîde sans qu'aucun pic n'apparaisse...

Qui les a vus ou possède un oscillogramme qui les met en évidence ?

Gérard


NAS Synology, SqueezeBox touch, CD AVI labo série, MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu: Renardson MJR7, Spectral DMA90, enceintes DIY "Papillon".
23/09/2016 12:27:41
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Grand_Floyd
Posting Freak
*****


Messages : 2 541
Groupe : MELAUDIA.membre
Inscription : 05/08/2011
Statut : Hors ligne
Message : #2
RE: Pics de commutation diodes

Bonjour Gérard,

Je n'ai pas fait l'expérience moi-même,par contre j'ai déjà remplacé des diodes standards sur des amplis,par des diodes ultra-rapides et n'ai jamais pu entendre de différence!

Jipihorn a publié une video à ce sujet et sa conclusion va dans le même sens : https://jipihorn.wordpress.com/2014/03/0...-en-audio/


Christian

LECTEURS PHILIPS CD100 - CD723 - ARCAM ALPHA 5 - MARANTZ CD60 tweaké - STUDER A730 - AMPLIS NAD3020TC - PHILIPS AH384 - MUSICAL FIDELITY A1 - JLH1969 - WE300B - K209 Grand_Floyd - PLATINE THORENS TD318+DL103+TRANSFOS ET RIAA PACIFIC - SQUEEZEBOX DUET
23/09/2016 13:36:20
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Posting Freak
*****


Messages : 1 116
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #3
RE: Pics de commutation diodes

A 50Hz, ça va être difficile....

Pour visualiser l'effet capacitif d'une jonction, faut aller vite avec de fort gradients dV/dt ou dI/dt.

PFB


If you can't double it or halve it, don't mess with it.

Ce message a été modifié le: 23/09/2016 13:50:23 par PFB.

23/09/2016 13:47:59
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
escartefigue33
Posting Freak
*****


Messages : 2 253
Groupe : Enregistré
Inscription : 17/01/2013
Statut : Hors ligne
Message : #4
RE: Pics de commutation diodes

@Grand Floyd,
Des diodes rapides devraient aggraver le phénomène non ?
En plus, j'ai visionné la vidéo de Jipi...
@PFB,
C'est certain que le 50Hz ne produit pas vraiment des fronts de tension..

En définitif, les pics des diodes sont à ranger dans l'immense tiroir des foutaises audiophiles, déjà passablement rempli. Rolleyes

Gérard


NAS Synology, SqueezeBox touch, CD AVI labo série, MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu: Renardson MJR7, Spectral DMA90, enceintes DIY "Papillon".
23/09/2016 14:44:09
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
calivin
Posting Freak
*****


Messages : 1 062
Groupe : MELAUDIA.membre
Inscription : 26/03/2009
Statut : Hors ligne
Message : #5
RE: Pics de commutation diodes

Essaye de mettre un microF MKP en //.
Si toujours rien, change d'oscillo.
Sinon tu auras démontré que les diodes rapides sont une supercherie quelle que soit la fréquence de découpage.

23/09/2016 14:48:18
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Grand_Floyd
Posting Freak
*****


Messages : 2 541
Groupe : MELAUDIA.membre
Inscription : 05/08/2011
Statut : Hors ligne
Message : #6
RE: Pics de commutation diodes

Ce n'est pas l'effet capacitif qui est en cause mais le temps de recouvrement.C'est-à-dire le temps que mettent les trous et les électrons à se déplacer dans le substrat lors de l'inversion de polarité pour reconstituer la barrière de potentiel!On peut faire une analogie hydraulique avec un clapet anti-retour: dans le sens passant l'eau pousse le clapet et celui se déplace de façon à la laisser passer!Si on inverse le sens de passage,l'eau va pousser dans l'autre sens et fermer le clapet!Le temps que celui-ci se ferme,il y aura une petite circulation d'eau inverse!C'est l'équivalent du pic de commutation!
Ls diodes rapides ont un temps de fermeture plus court que les diodes standards,donc le pic sera plus court!A 50Hz ce phénomène est insignifiant,par contre dans les hautes fréquences il faut en tenir compte!


Christian

LECTEURS PHILIPS CD100 - CD723 - ARCAM ALPHA 5 - MARANTZ CD60 tweaké - STUDER A730 - AMPLIS NAD3020TC - PHILIPS AH384 - MUSICAL FIDELITY A1 - JLH1969 - WE300B - K209 Grand_Floyd - PLATINE THORENS TD318+DL103+TRANSFOS ET RIAA PACIFIC - SQUEEZEBOX DUET

Ce message a été modifié le: 23/09/2016 14:55:56 par Grand_Floyd.

23/09/2016 14:52:53
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Posting Freak
*****


Messages : 1 116
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #7
RE: Pics de commutation diodes

Grand_Floyd a écrit :
Ce n'est pas l'effet capacitif qui est en cause mais le temps de recouvrement.C'est-à-dire le temps que mettent les trous et les électrons à se déplacer dans le substrat lors de l'inversion de polarité pour reconstituer la barrière de potentiel!


Toute variation de la charge à l'intérieur d'une diode p-n due à une variation de la tension résulte en des non linéarités qui sont la dues à un effet capacitif. M'importe que modèle de diode montre des capacités, c'est une évidence.

La capacité associée à la variation de charge dans la couche d'appauvrissement est appelée la capacité de jonction, tandis que la capacité associée à l'excès de porteurs dans la région de quasi-neutre est appelée la capacité de diffusion.

Dire qu'une diode n'as pas d'effet capacitif est une coquetterie d'audiophile.

PFB


If you can't double it or halve it, don't mess with it.
23/09/2016 15:20:41
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
forr
Posting Freak
*****


Messages : 892
Groupe : Enregistré
Inscription : 26/12/2015
Statut : Hors ligne
Message : #8
RE: Pics de commutation diodes

Très objectivement abordé par EVA, membre de DiyAudio,
le problème n'est pas tout à fait situé là où l'on croit,
voir ce post et les suivants

http://www.diyaudio.com/forums/power-sup...post753664

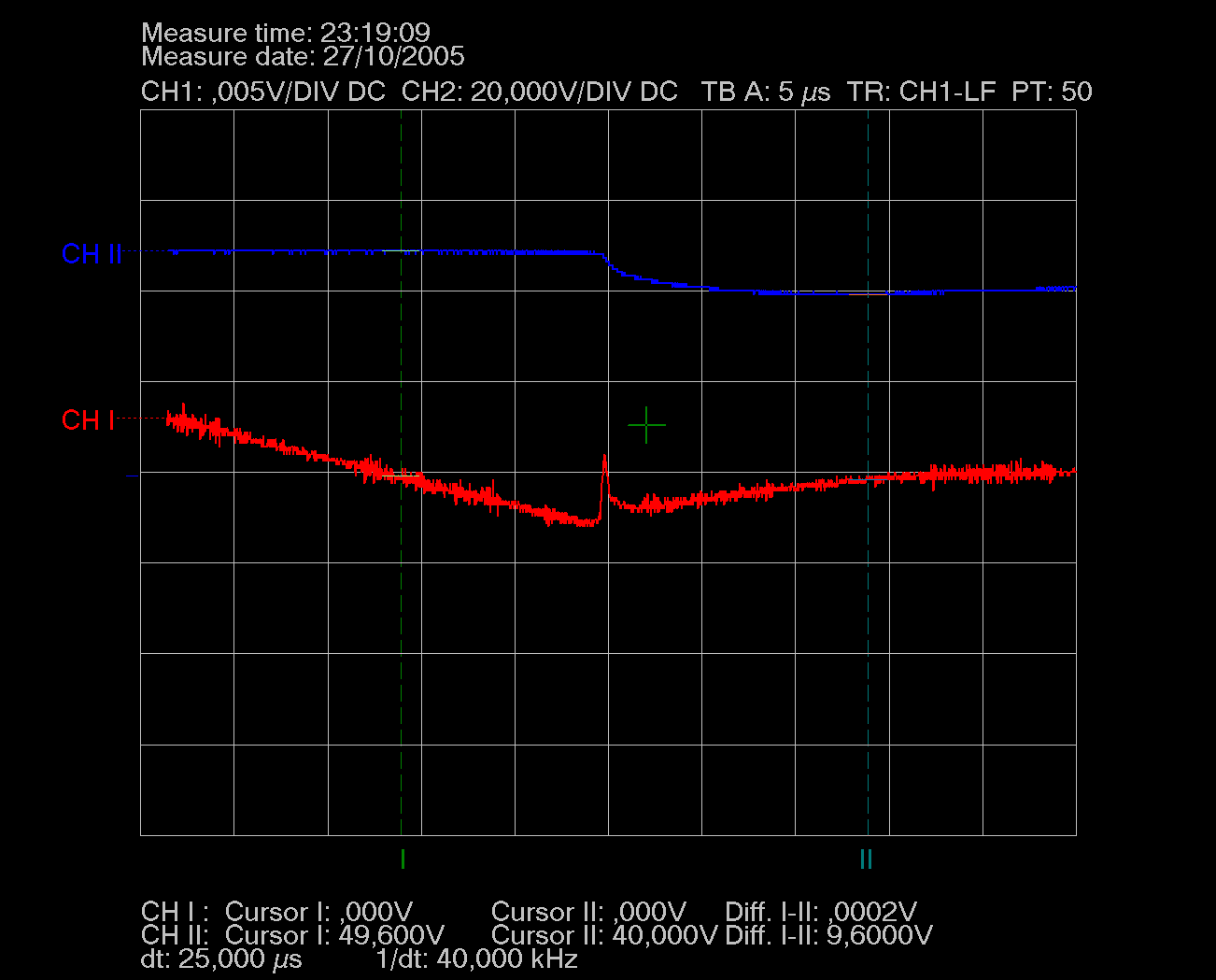

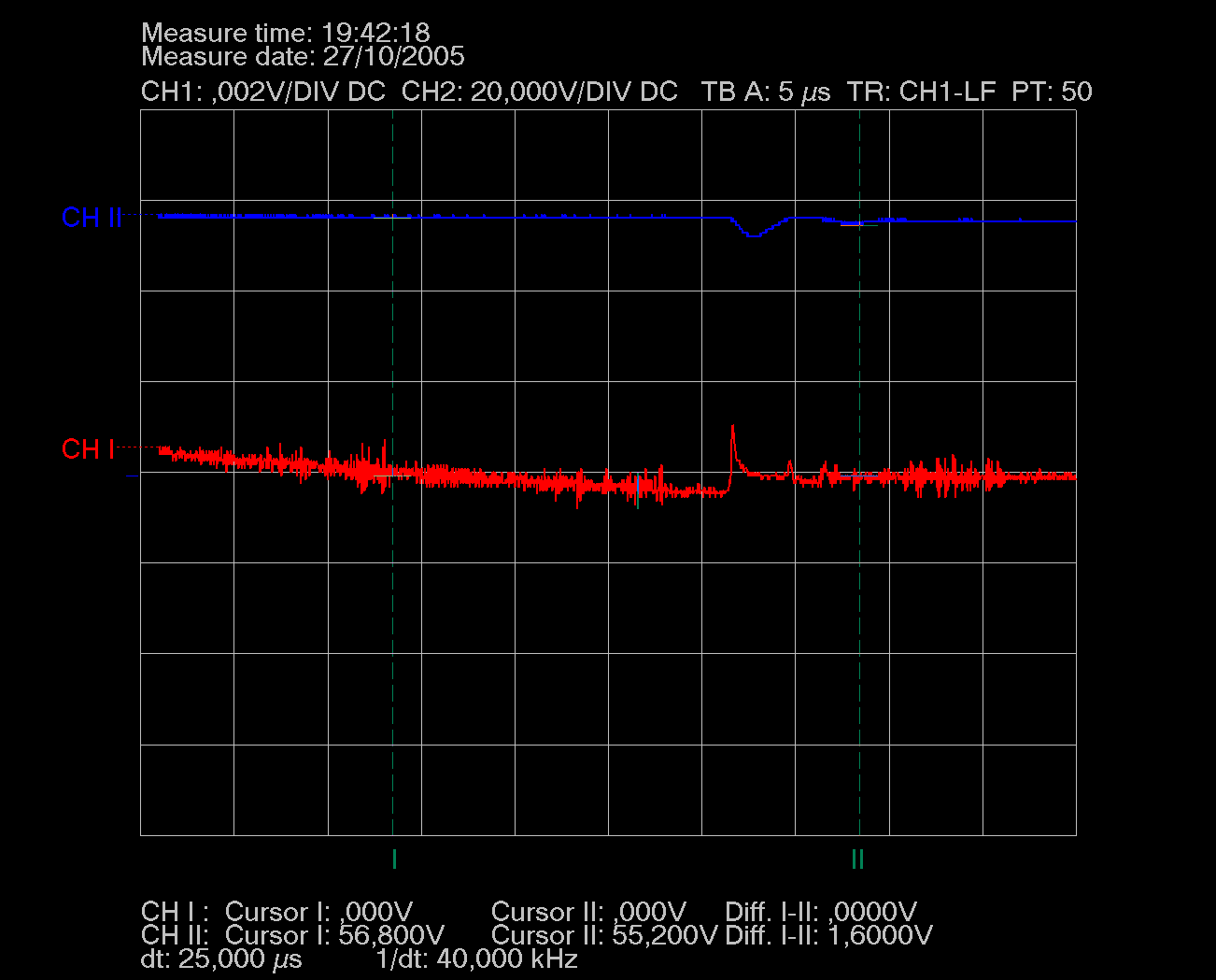

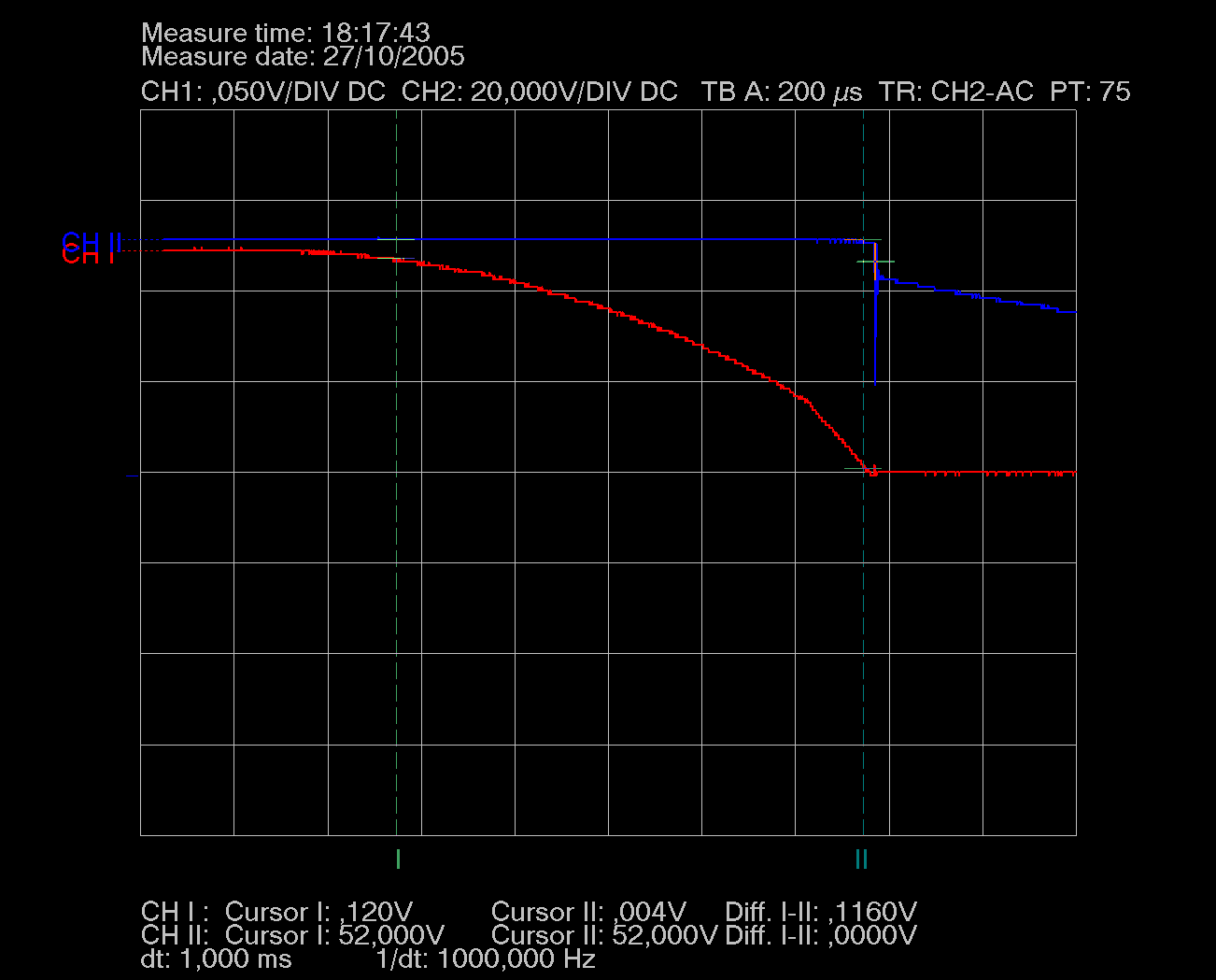

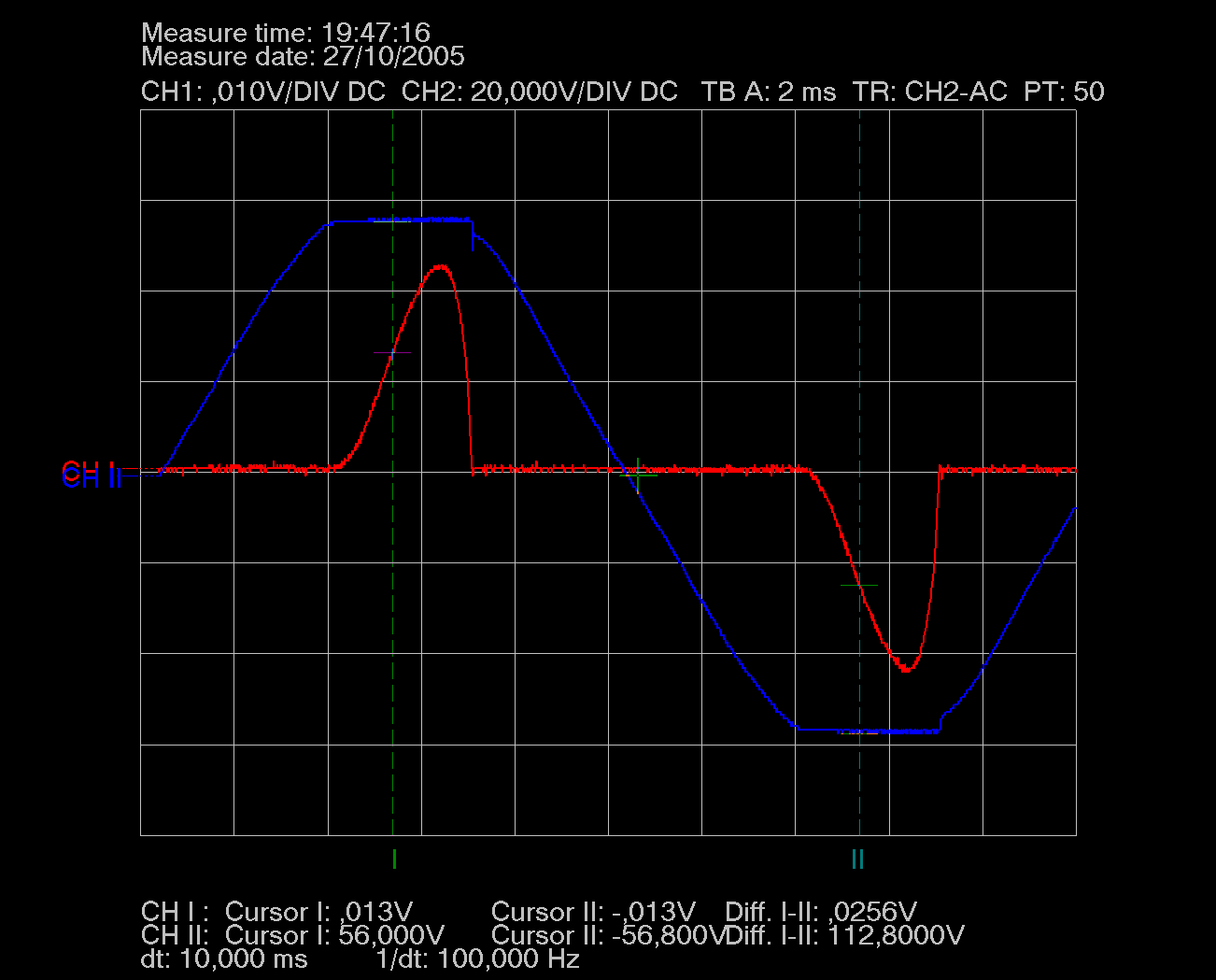

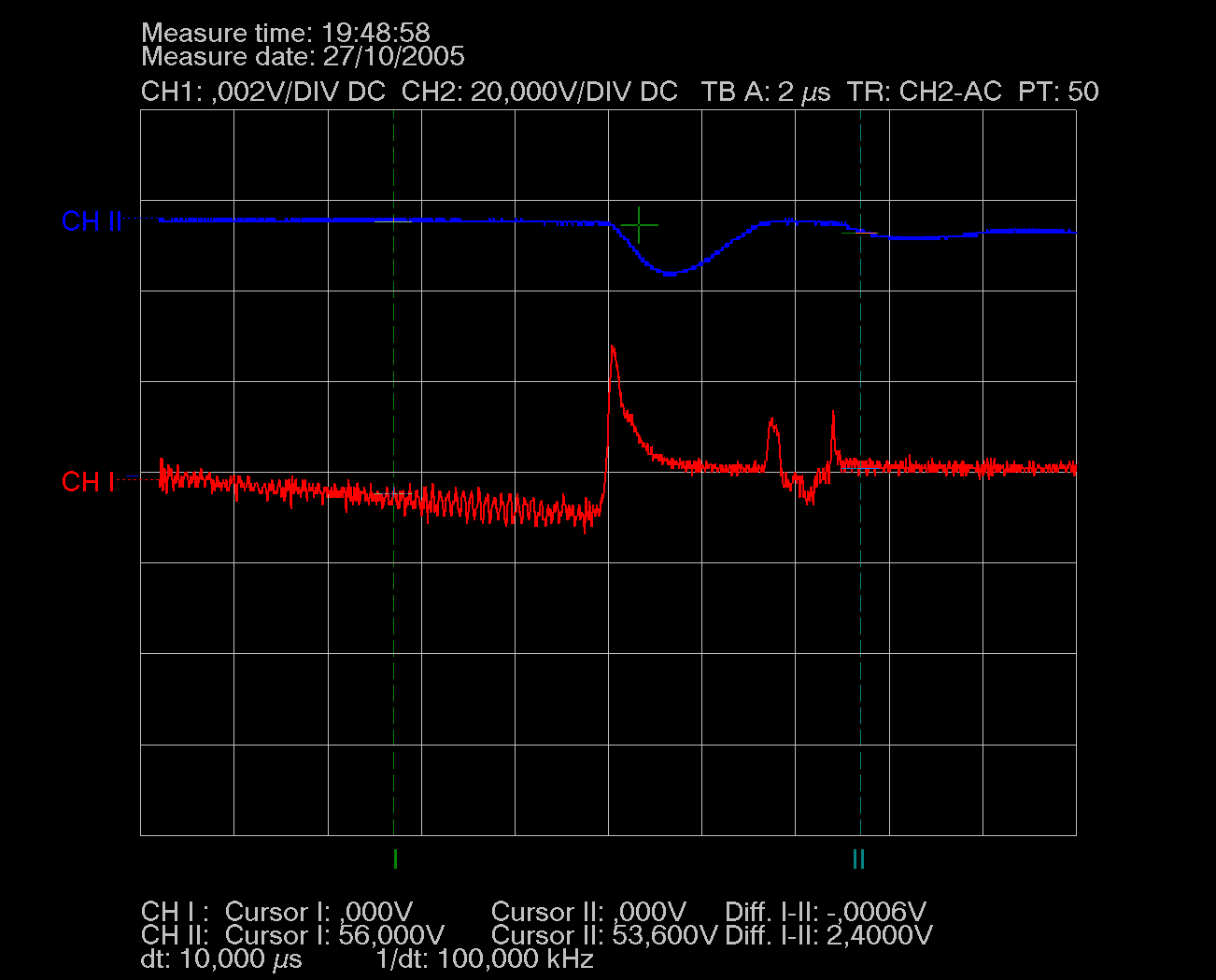

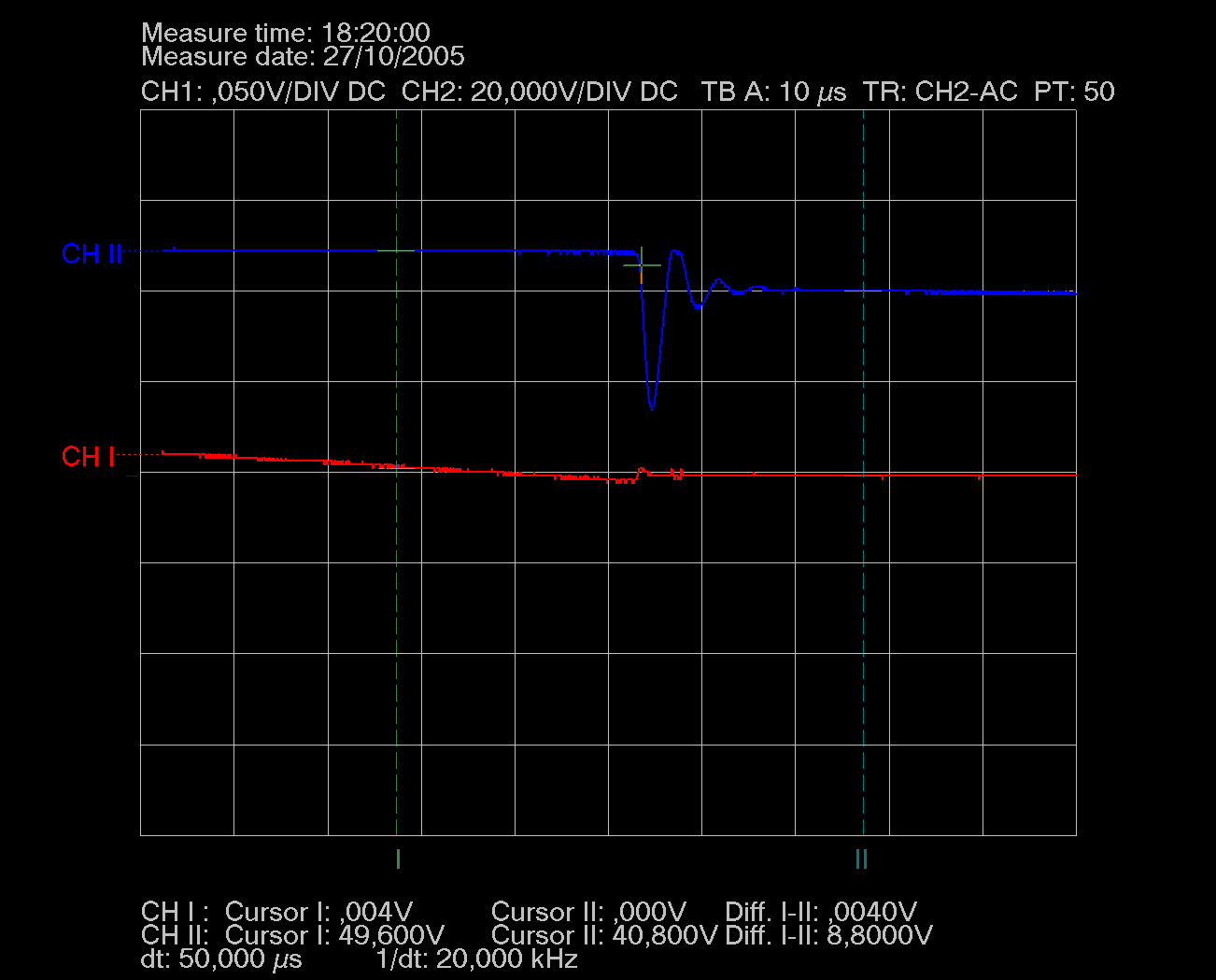

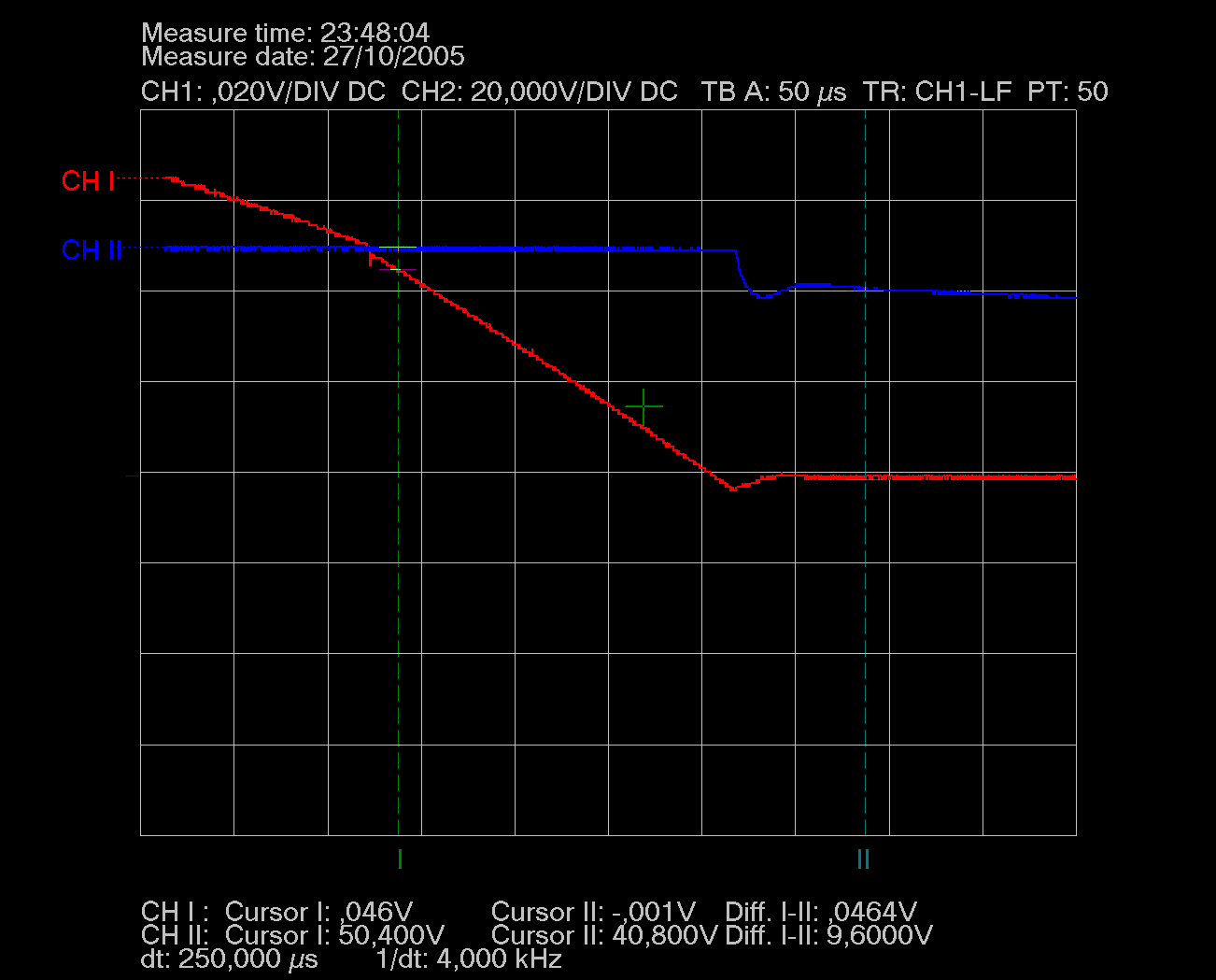

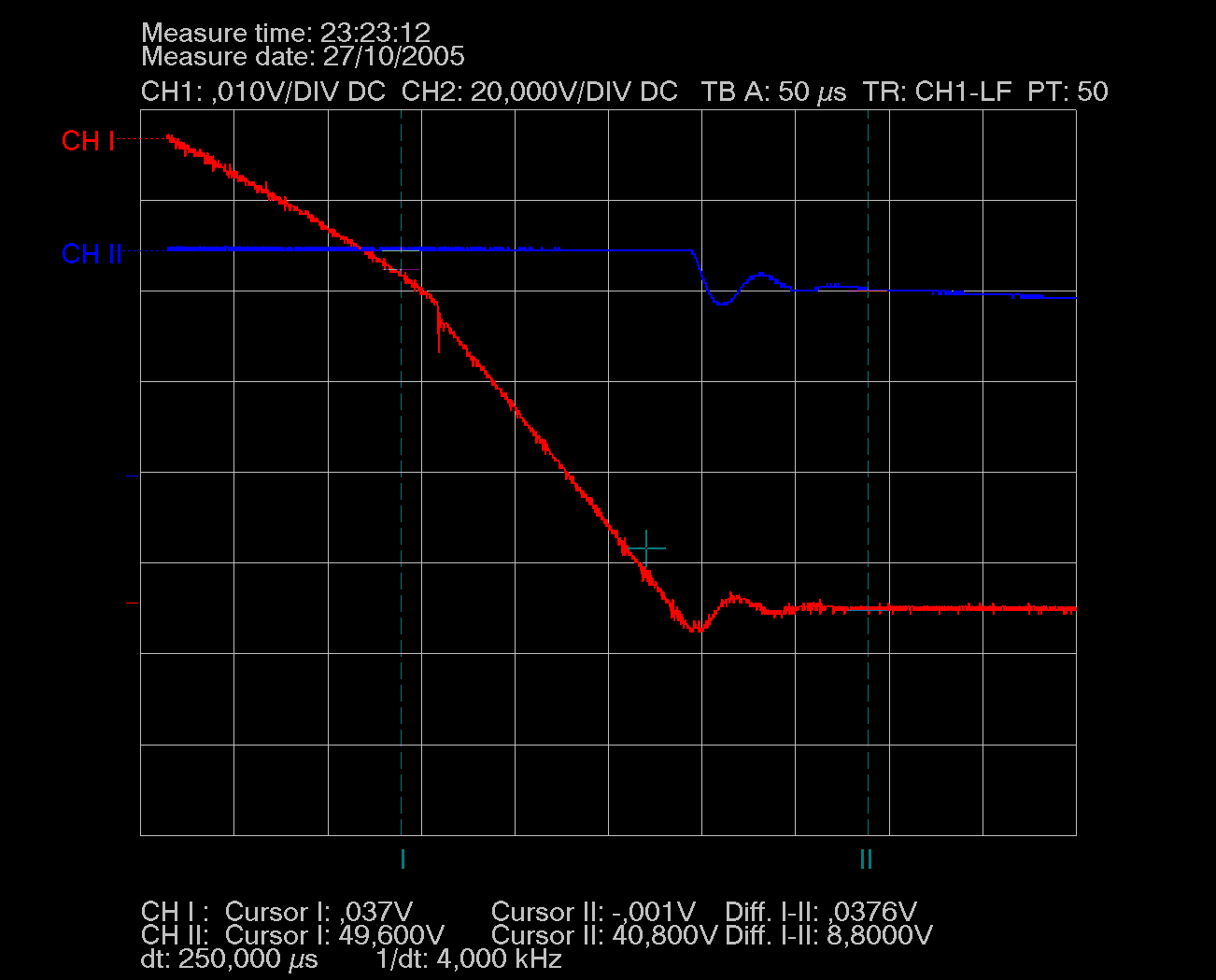

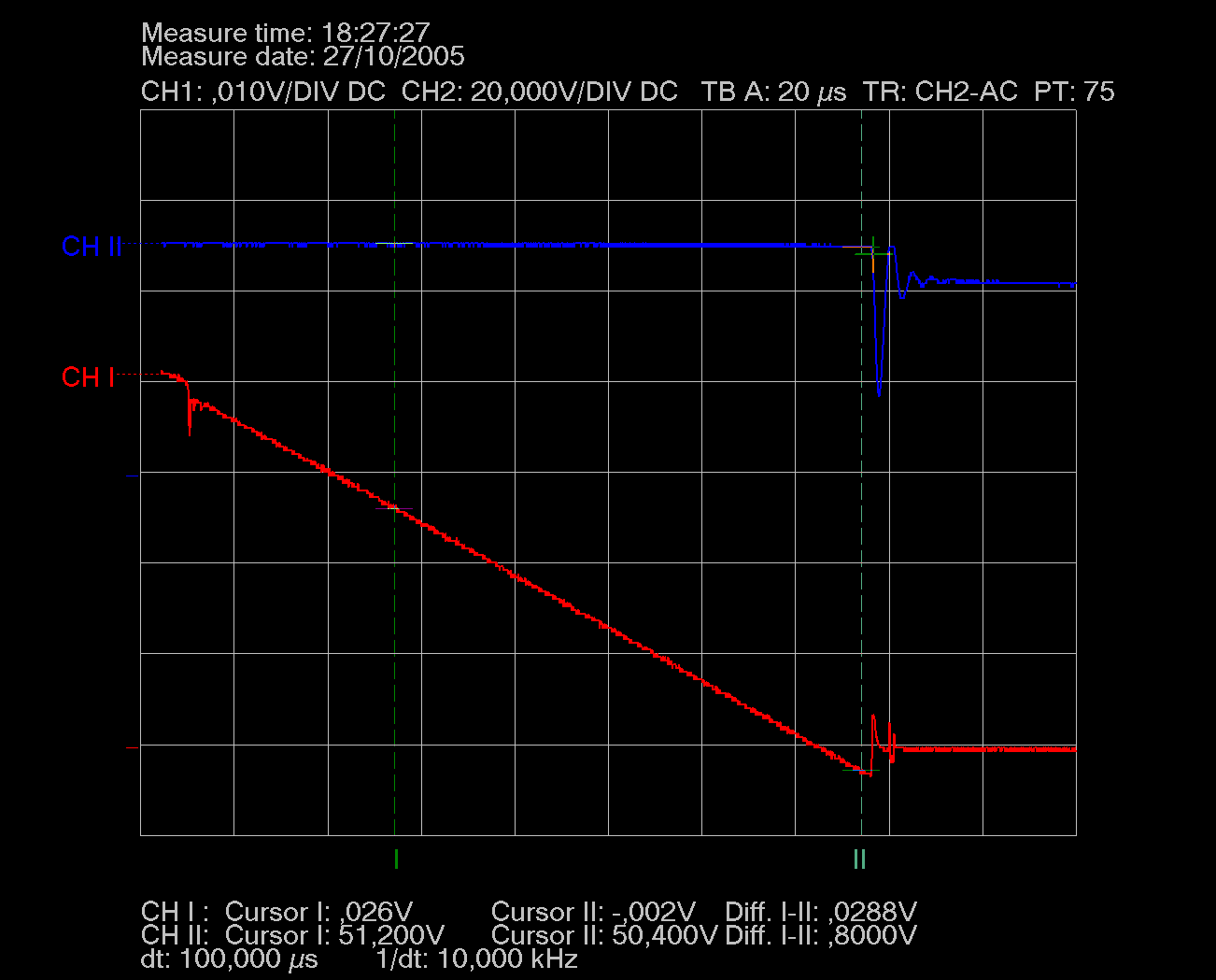

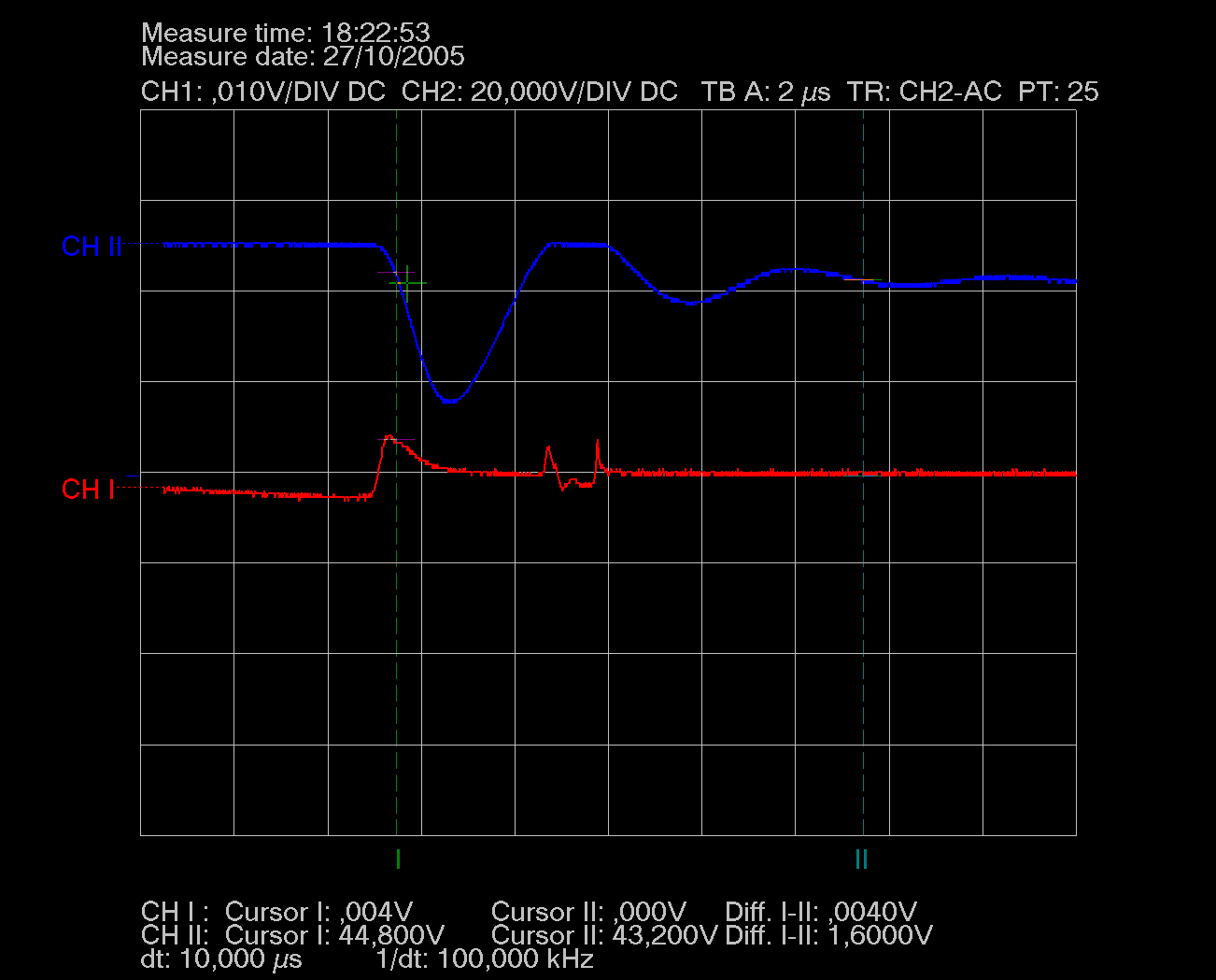

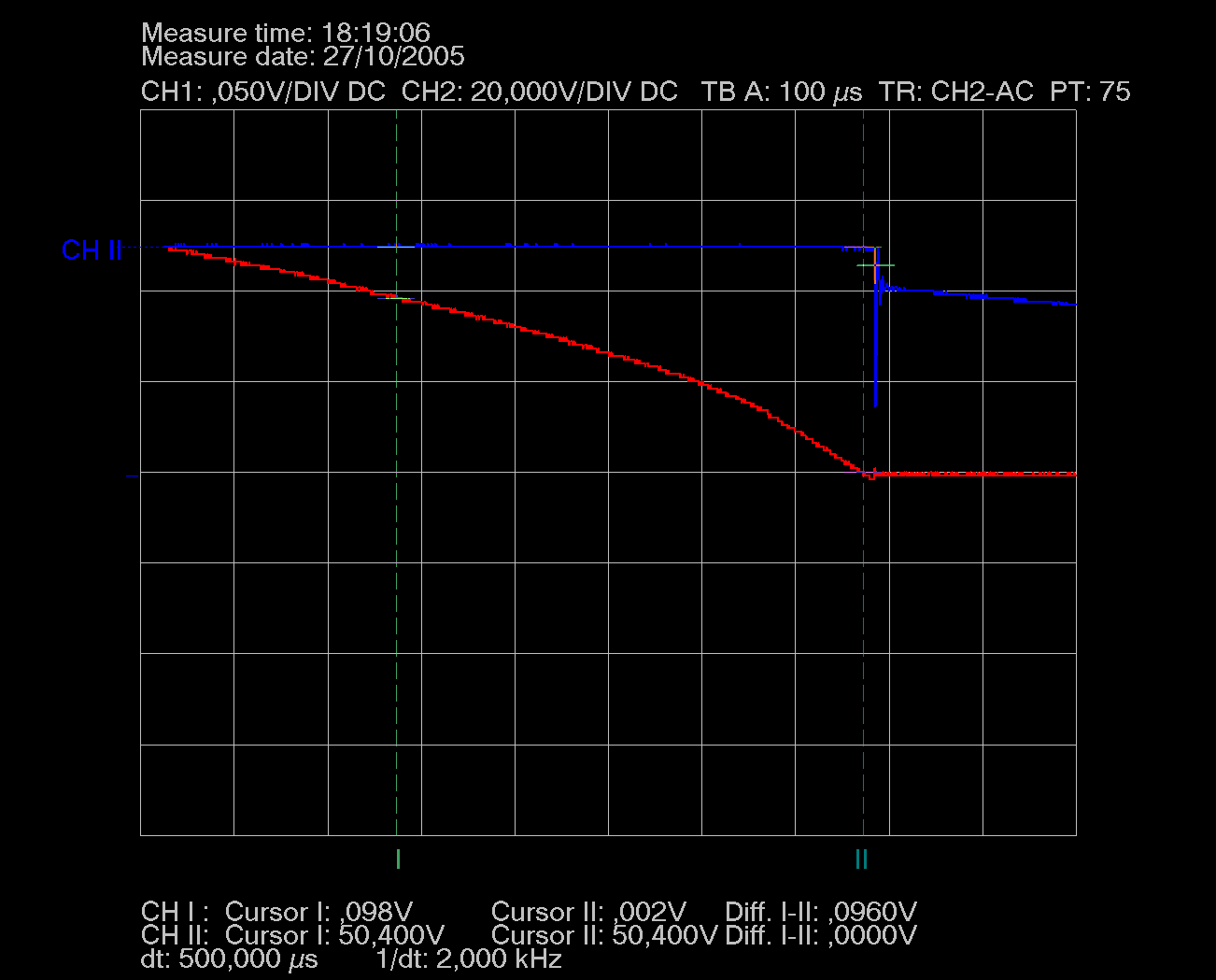

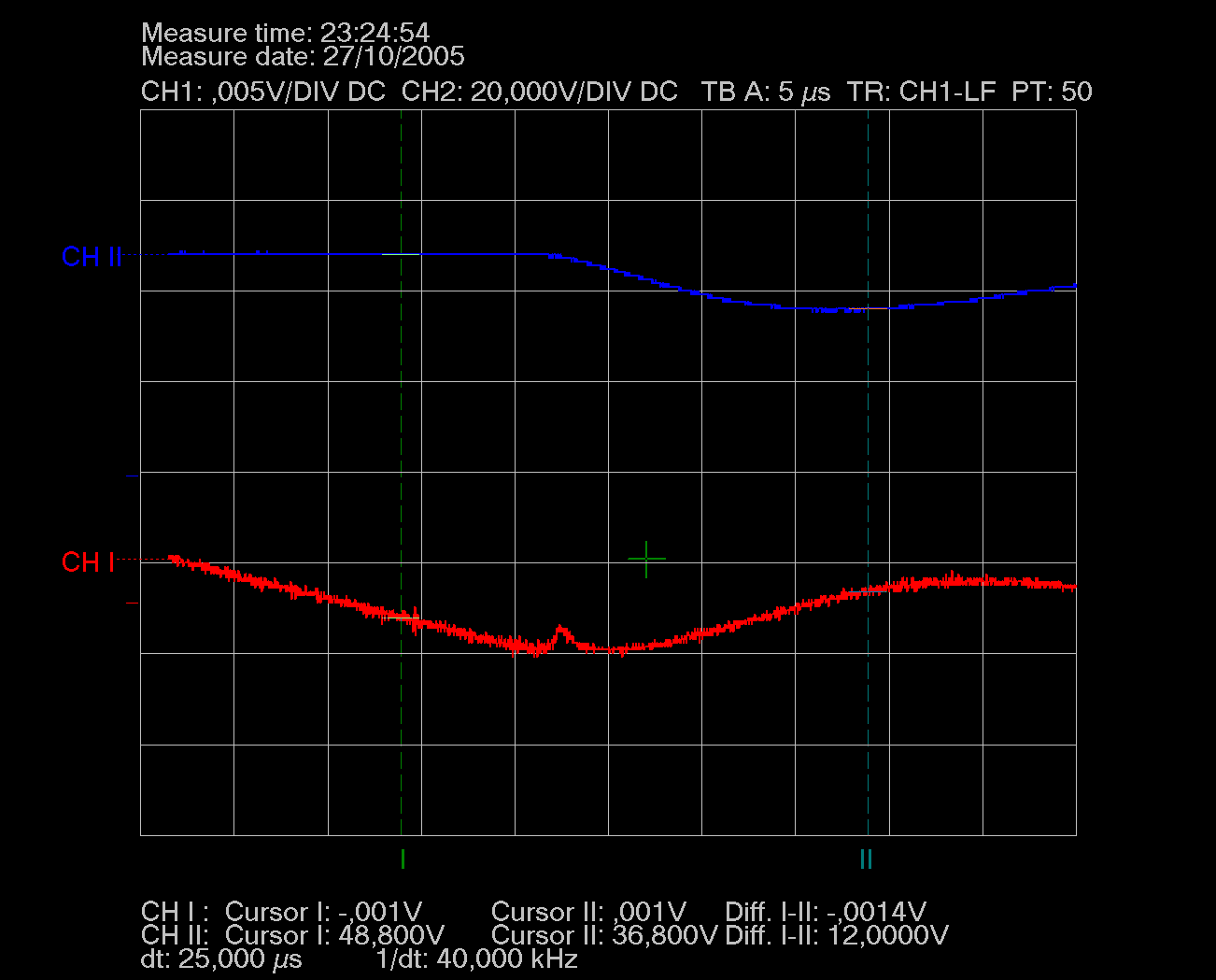

Les liens sur les images ne sont plus vaides mais j'ai été bien inspiré à l'époque de sauvegarder la page HTML complète. Les images dans l'ordre :
