Duelund Synkron pour système à 3 voies
Auteur Message
JM Plantefeve
Old Chap
****


Messages : 550
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #1
Duelund Synkron pour système à 3 voies

Bonjour,

Voici un principe d’aiguillage qui m’a mené à d’excellents résultats sur plusieurs systèmes DIY à filtrage passif (et centres émissifs alignés). Excellents résultats à la mesure comme à l’écoute.

Les cibles électroacoustiques LP, BP et HP sont mathématiquement du 4ème ordre avec une fréquence caractéristique unique. La somme des 3 cibles est idéalement unitaire et les 3 phases sont superposées, d’où la désignation « synkron ».


  • Mesurer les 3 haut-parleurs de l'enceinte et visualiser les réponses .frd (par exemple avec le Omnimic de Dayton).

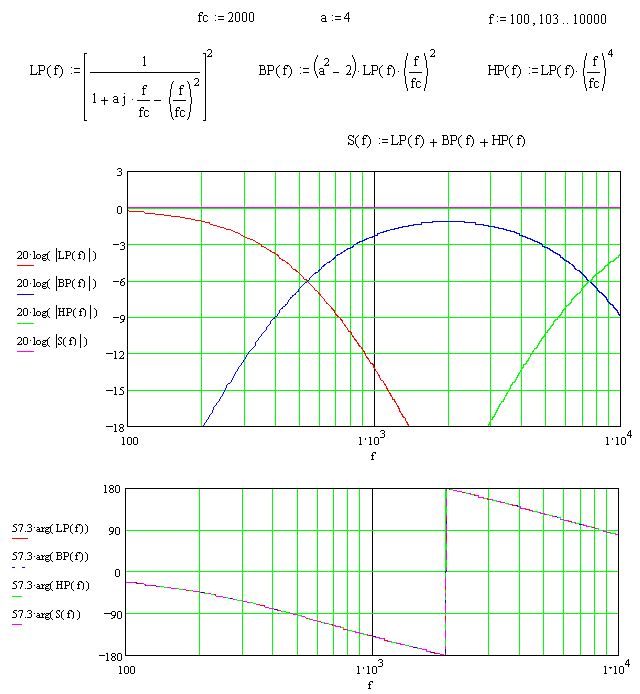

  • Tracer les cibles « Synchron » (par exemple avec Mathcad) avec fc et a en paramètres d’ajustement pour que toutes puissent résulter d’une atténuation par filtrage du haut-parleur associé mesuré.
  • Télécharger les cibles choisies, dont il suffit de remplacer l’extension .txt par .frd .
  • Mesurer les 3 haut-parleurs en impédance et sauvegarder les .zma (par exemple avec le Dats de Dayton)
  • Construire dans un logiciel de simulation de filtres, un filtrage électrique élémentaire (premier ordre) pour 3 haut-parleurs (par exemple sous Xsim de Liberty Instruments). Médium en polarité inversée.
  • Affecter aux 3 haut-parleurs les .frd avec l’offset dB nécessaire pour rejoindre le 0dB des cibles, ainsi que les .zma respectifs (sous Xsim).
  • Importer tour à tour les 3 cibles « synchron » (sous Xsim) et travailler la constitution du filtre électrique (quitte à passer au 2nd ordre) et les valeurs de composants pour faire tendre les 3 résultats électroacoustiques vers les 3 cibles (sous Xsim).
  • Veiller à ce que l'impédance globale ne descende pas trop (sous Xsim)

Acheter les composants, les câbler et écouter …

Bien à vous, Jean-Marc.

Ce message a été modifié le: 26/06/2017 15:58:54 par JM Plantefeve.

18/09/2016 12:25:54
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jimbee
Senior Member
****


Messages : 669
Groupe : Enregistré
Inscription : 25/05/2011
Statut : Hors ligne
Message : #2
RE: Duelund Synchron pour système à 3 voies

Bonjour Jean-Marc,

En pratique, tu essaies de tenir la courbe cible jusqu'à quel affaiblissement?

18/09/2016 14:05:32
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 934
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #3
RE: Duelund Synchron pour système à 3 voies

Merci Jean Marc,

Un travail intėressant, mais pour les vacances de Noël ! Il y a quand même un peu de travail à faire...

Je n'ai pas bien saisi comment on peut atteindre des courbes cibles du quatrième ordre avec des filtres du premier ou deuxième ordre.

J'ai mal lu ?

DominiqueT


Winterscheid (Cologne) - Lenco Bras SME 3012/1 & DL103 - Préampli Kaneda 218 - Volumio/Allo Boss/Pi3 - CD Yamaha CD-S2100 -Amplificateur/DAC Kaneda 224 - Enceintes: Yamaha S6215(2x3882B) Altec 1505B/Yamaha 6681B- Medium/aigu MK810/Faital HF10AK - Filtre passif - Double Magnat 380 sous 65 Hz
18/09/2016 14:13:56
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap
****


Messages : 550
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #4
RE: Duelund Synchron pour système à 3 voies

Bonjour Jimbee,

"tu essaies de tenir la courbe cible jusqu'à quel affaiblissement?"

Jusqu'à -12dB dans un couloir de 2dB puis jusqu'à -20dB dans un couloir de 4dB. Avec un 34cm SB acoustics, un 15cm Seas et un 22mm Wavecor, c'est jouable avec 11 composants pour une réponse globale tenant dans 3 dB.

Bien à toi, Jean-Marc.

18/09/2016 14:52:48
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap
****


Messages : 550
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #5
RE: Duelund Synchron pour système à 3 voies

Bonjour DominiqueT,

"Je n'ai pas bien saisi comment on peut atteindre des courbes cibles du quatrième ordre avec des filtres du premier ou deuxième ordre."

L'ordre mathématique est 4, mais avec le coefficient "a" généralement choisi, l'allure jusqu'à -20dB est bien plus sage que -24dB/oct. Ainsi un filtre électrique du 2nd ordre et un haut-parleur commençant à couper, peuvent composer un filtre électroacoustique très proche de la cible.

Il est important de voir la courbe dans son allure plutôt que par son asymptote linéaire.

Bien à toi, Jean-Marc.

Ce message a été modifié le: 18/09/2016 15:24:30 par JM Plantefeve.

18/09/2016 15:08:08
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 934
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #6
RE: Duelund Synchron pour système à 3 voies

J'ai compris, c'est très intėressant, je vais m'amuser avec les simulations quand j'aurai du temps.

Y a t'il une limitation au niveau des fréquences de coupures choisies ? J'utilise mon 1505B sur une plage assez ėtroite, comme un haut parleur relais.

Cordialement,

Dominique


Winterscheid (Cologne) - Lenco Bras SME 3012/1 & DL103 - Préampli Kaneda 218 - Volumio/Allo Boss/Pi3 - CD Yamaha CD-S2100 -Amplificateur/DAC Kaneda 224 - Enceintes: Yamaha S6215(2x3882B) Altec 1505B/Yamaha 6681B- Medium/aigu MK810/Faital HF10AK - Filtre passif - Double Magnat 380 sous 65 Hz
18/09/2016 15:13:44
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap
****


Messages : 550
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #7
RE: Duelund Synchron pour système à 3 voies

Bonjour Dominique,

"Y a t'il une limitation au niveau des fréquences de coupures choisies ?"
Non, les deux fréquences de croisement du système à trois voies seront en symétrie autour de "fc" avec un éloignement fonction de "a".
"a" peut aller de sqrt(2) : il ne subsiste que les voies grave et aigüe autour de "fc", à l'infini : il ne subsiste que la voie médium en full range. Sur les pages 8 à 11 du papier de S. Duelund, il y a cinq graphes en exemples.

"J'utilise mon 1505B sur une plage assez ėtroite, comme un haut parleur relais."
L'idée du haut-parleur relais correspond à un "a" autour de 3.

Bien à toi, Jean-Marc.

Ce message a été modifié le: 21/09/2016 14:26:25 par JM Plantefeve.

21/09/2016 14:24:05
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jimbee
Senior Member
****


Messages : 669
Groupe : Enregistré
Inscription : 25/05/2011
Statut : Hors ligne
Message : #8
RE: Duelund Synchron pour système à 3 voies

Bonjour,

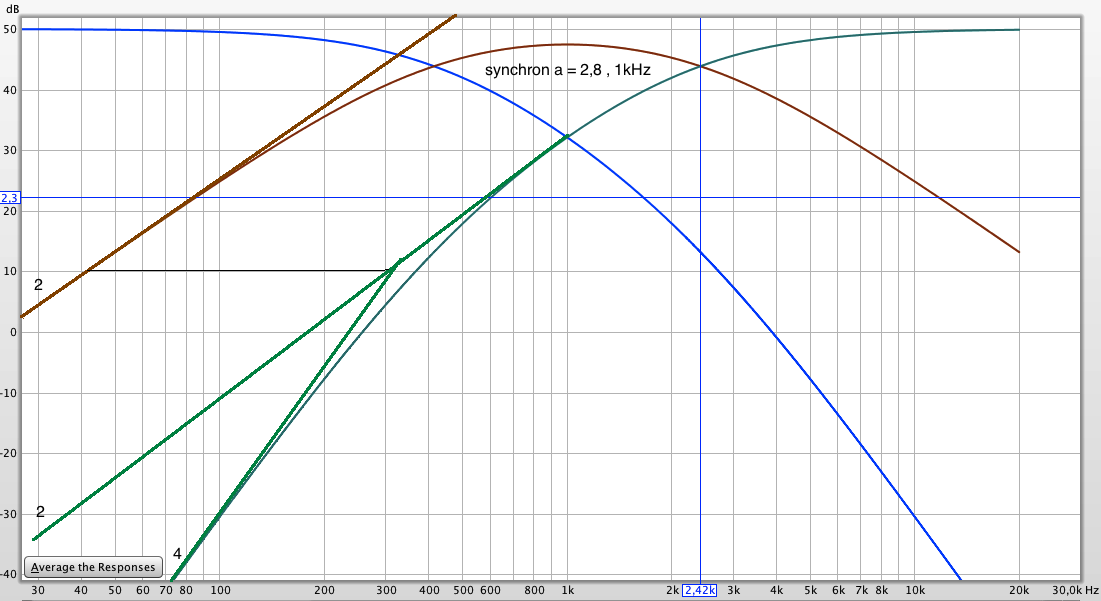

Courbes avec a = 2,8 les croisements sont vers 415 et 2400 Hz. ( centre 1 kHz )
