Tout ce que vous avez toujours voulu savoir sur la phase sans oser le demander...
Auteur Message
Dominique-Tanguy
Posting Freak
*****


Messages : 5 574
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #1
MyBB  Tout ce que vous avez toujours voulu savoir sur la phase sans oser le demander...

17/09/2016 : Revision 1

Chaque proposition de révision est identifiée en caractères rouges. Une fois validé, je les passerai en noir.

Merci aux contributeurs, et spécialement Forr et Jimbee, qui ont la gentillesse et la patience de répondre aux questions de néophites quelque fois un peu naïves voir, pouvant leur sembler "idiotes"


C'est un sujet qui revient régulièrement sur le forum, et pour lequel je constate une difficulté importante pour l'audiophile à comprendre les explications mathématiques des spécialistes et à les corréler avec leurs expérimentations.

Dans un but de vulgarisation, je pose ici une sėrie de questions assez simples, pour lesquelles nos experts, j'espère, pourront apporter des réponses dans un langage que le commun des audiophiles peut comprendre.

Le lecteur est invité à lire le fil en entier car les éléments de réponse copiés ci-dessous ne sont qu'une partie de réponses souvent beaucoup plus détaillées.

Question n° 1 : Peut on confirmer que tout filtre, y compris un filtre 6 db dit du "premier ordre" affecte la phase du signal sonore ? Le filtre passe bas créant un écart négatif entre le signal d'entrée et le signal ã la sortie du filtre, et le filtre passe haut un ėcart positif entre le signal d'entrée et le signal de sortie du filtre ?

Forr: Dans les filtres classiques les plus utilisés, il y a le dit Butterworth d'ordre 1 (BUT06), et le Butterworth d'ordre 3 (BUT18), qui présentent un déphasage de 90° entre les deux voies, avec un recoupement à -3 dB pour chaque HP. Sommation plate mais l'angle de l'axe d'émission est variable.
En 1978, Linkwitz et Riley ont proposé des formules où les HP présentaient entre eux un déphasage nul : le LR12 (après inversion de polarité sur l'une des voies) et le LR24 (plus exactement 360°). C'était un net progrès quant à l'homogénéité de la diffusion le LR24 avec ses pentes raides est devenu le plus employé en haut de gamme conventionnel (mais il y a un mais !).

NB : on suppose bien sûr que les HP sont parfaits et leurs points d'émission verticalement alignés.

Diagrammes proposés par Jimbee:
http://forums.melaudia.net/attachment.php?aid=14603
http://forums.melaudia.net/attachment.php?aid=14604


Forr : Les réponses d'un passe-haut et d'un passe-bas de même fréquence et de pente de 6 db/o présentent entre elles un écart de phase constant de 90° et dont la sommation ne présente pas de déphasage avec l'entrée.

Jimbee: Sous réserve que les voies soient alignées...


Question n°2 : Si ce qui est proposė ci dessus est vrai, on devrait donc lire cet ėcart sur une mesure de l'impulsion faite avec REW avec une référence de temps pour le signal d'entrée (loopback) et cet écart devrait correspondre à 45° de déphasage ?

Voir les réponses de Forr et surtout le diagramme réalisé par Jimbee, en réponse à la question N° 1.

Question n° 3 : Si tout filtre introduit déphasage et retard, pourquoi lit on ici et là qu'un filtre à 6 db n'affecte pas la phase ? (Le passe bas retarde, le passe haut avance)...

Question répondue avec la réponse N° 1

Question n° 4 : Phase et délai ėtant liė, peut on dire qu'un ėcart de phase peut être compensé par un retard ou une avance du signal, électroniquement ou physiquement ?

JM PLantefev : La confusion entre retard de phase et retard pur est récurrente. Comme soulignée ici et là pour l'ouvrage de Francis Ibre.

Un retard pur est un décalage temps constant suivant la fréquence. Il ne peut être obtenu que par un recul physique de haut-parleur ou par un délai numérique.
Le retard de phase est le temps entre une calotte sinus d'entrée de filtre et la calotte sinus de sortie de filtre la plus proche. Particulièrement sur un sinus d'amplitude constante.
Le retard de groupe est le temps entre enveloppe d'entrée et enveloppe de sortie. Donc pour un sinus modulé.

NicolasD : C'est bien la le soucis de mélanger phase et retard.
Un "déphasage" de 90° à 1000 Hz va donner un retard de 0,25ms ou 8,6cm si l'on résonne en décalage géométrique (344/1000/4), mais 17,2 cm pour 500 Hz et 4,3 cm pour 2000 Hz. On voit bien qu'un décalage géométrique ou temporel ne peut pas compenser un déphasage constant, puisque son "effet" temporel est variable avec la fréquence.


Question n° 5 : Peut on confirmer que deux haut parleurs calés en phase sur l'impulsion mesurée avec Arta ou REW n'auront pas forcément, selon la typologie tu filtre utilisé et la réponse des haut-parleurs, les bobines ou centres émissifs alignés physiquement ?

Dominique T : Toujours un doute...

Question n° 6 : ce qui est exposé plus haut s'applique à des filtres passe haut ou passe bas électriques. Un pavillon, dont la géométrie pourrait créer une fonction passe bas ou passe haut équivalente à celle d'un filtre électrique entrainerait il les mêmes conséquences en terme de rotation de phase et de délai ?

Jimbee : Oui, les mêmes conséquences en terme de rotation de phase et de délai de groupe

Comme tous ces déphasages sont non linéaires, l'équivalence retard / déphasage n'est juste que pour une fréquence, en régime établi, comme le rappelait NicolasD.
Pour prendre une image, le retard est à la résistance ce que le retard de groupe est à l'impédance.


Question n° 7 : peut on trouver des cas ou deux haut-parleurs émettent en phase avec des impulsions dėcalées d'une valeur X ?

A confirmer, mais je crois avoir compris que oui, par exemple, avec le cas des filtres quasi optimaux de JMLC...


Edité le 1er octobre 2016: Lien posté par Jimbee qui apporte une réponse à toutes les questions ci-dessus :

Une vidéo pédagogique à voir sur la mise au point d'un filtrage
chez Meyer Sound ( lien donné sur hcfr)

https://meyersound.adobeconnect.com/_a83...proto=true


Cordialement,

DominiqueT


Cordialement,

Dominique T

http://unepassionaudiophile.fr/

Ce message a été modifié le: 01/10/2016 16:33:34 par Dominique-Tanguy.

13/09/2016 08:59:15
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
forr
Posting Freak
*****


Messages : 1 247
Groupe : Enregistré
Inscription : 26/12/2015
Statut : Hors ligne
Message : #2
RE: Phase et dėlai

Très bon sujet comme j'aimerais en voir traiter plus souvent ici.
Déjà abondamment abordé ici et là sur des centaines de pages de foras mais loin d'être éblouissantes de clarté.
Comme souvent, une teminologie mal définie (affection typiquement audiophile) est à l'origine de bien des confusions.

Ainsi pour

Citation :
Question n° 3 : Si tout filtre introduit déphasage et retard,
pourquoi lit on ici et là qu'un filtre à 6 db n'affecte pas la phase ?
(Le passe bas retarde, le passe haut avance)...

Le passe bas retarde, le passe haut avance
-> il s'agit bien de deux filtres, un passe-pas bas et un passe-haut.

pourquoi lit on ici et là qu'un filtre à 6 db n'affecte pas la phase
-> Ici, le mot n'est pas le bon, il ne s'agit pas d'un filtre, mais de la combinaison par sommation de deux filtres.

Pour faire la distinction, il faudrait trouver un mot mettant en évidence cette sommation.
J'emploie souvent formule de filtrage, que j'abrège en filtrage, ce qui n'est pas très explicite.

Un anglicisme le serait plus :
crossover à 6 dB/o
mais ne manquera pas de faire tiquer l'amateur de belles lettres.

Faute de mieux pour l'instant, on peut dire :
un crossover à 6 dB/o n'affecte pas la phase

mais il y a une condition :
si les deux haut-parleurs sont branchés en phase.

Et voilà une autre difficulté, le mot phase n'est pas le bon !
Il ne s'agit plus d'exprimer une phase mais une polarité de branchement. Moins ambigu :
si les deux haut-parleurs sont branchés avec la même polarité.

Comme souvent, ce n'est pas l'aspect physique qui pose de gros problèmes mais les mots employés pour le décrire.
Pour les textes aux expressions approximatives, gare au contexte !

13/09/2016 12:04:53
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Bamboufou
Posting Freak
*****


Messages : 1 569
Groupe : Enregistré
Inscription : 21/11/2012
Statut : Hors ligne
Message : #3
RE: Phase et dėlai

je vais jouer le " candide " ^___^
a quoi correspond ce que l'on nomme ´ Phase ´ ?
a quoi correspond ce que l'on nomme ´Delai ´ ?


Bien cordialement.
Gilles
13/09/2016 12:30:12
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jimbee
Posting Freak
*****


Messages : 835
Groupe : Enregistré
Inscription : 25/05/2011
Statut : Hors ligne
Message : #4
RE: Phase et dėlai

forr a écrit :
Faute de mieux pour l'instant, on peut dire :
un crossover à 6 dB/o n'affecte pas la phase

mais il y a une condition :
si les deux haut-parleurs sont branchés en phase.


Et que les voies soient alignées.

Citation :
Si tout filtre introduit déphasage et retard..


Retard, oui mais...
A un retard, au sens commun ( time delay ), correspond un déphasage linéaire, et inversement.
A un filtrage ( somme des voies ) iir ( sauf quelques combinaisons à faible pentes, 6dB ect ) créant un déphasage non linéaire, correspond un retard "complexe " ( phase delay, group delay ) .

Ce n'est que lorsque phase delay et group delay sont égaux et constants avec la fréquence que le déphasage est un retard temporel.

Dominique-Tanguy a écrit :
Question n° 3 : Si tout filtre introduit déphasage et retard, pourquoi lit on ici et là qu'un filtre à 6 db n'affecte pas la phase ? (Le passe bas retarde, le passe haut avance)...

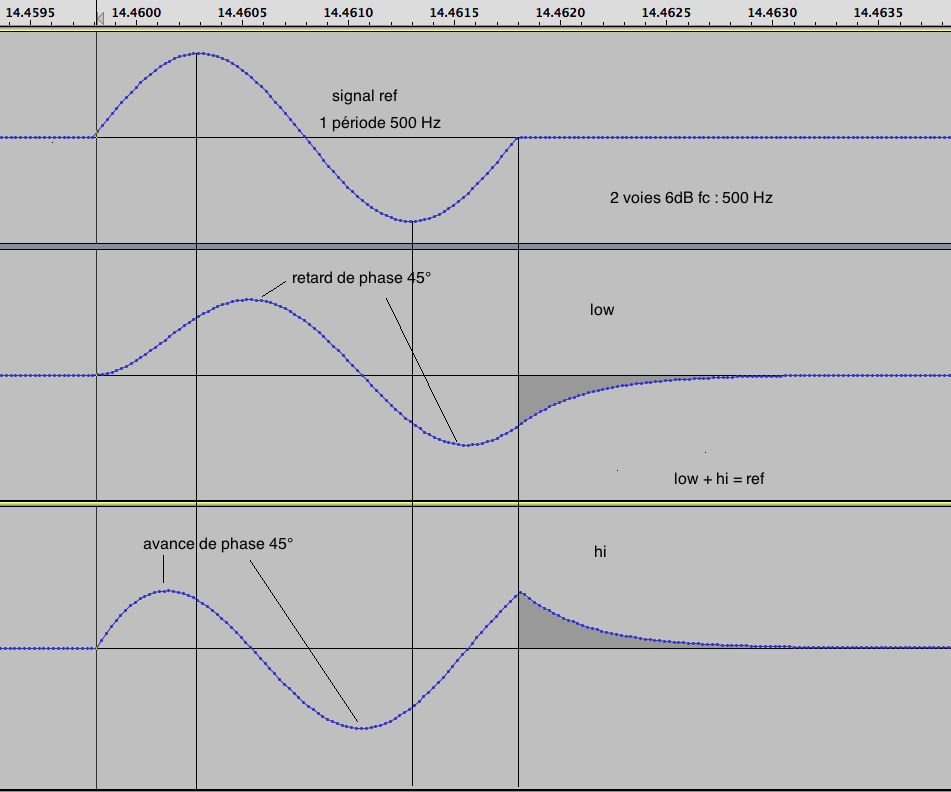

le 6dB/oct en image :




cdt

Ce message a été modifié le: 13/09/2016 15:07:27 par jimbee.

13/09/2016 12:59:18
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Posting Freak
*****


Messages : 1 415
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #5
RE: Phase et dėlai

Salut tu aimerais des réponses théoriques ou pratiques?

PFB


If you can't double it or halve it, don't mess with it.
13/09/2016 13:42:12
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
forr
Posting Freak
*****


Messages : 1 247
Groupe : Enregistré
Inscription : 26/12/2015
Statut : Hors ligne
Message : #6
RE: Phase et dėlai

Phase de pinaillage ...

Dominique-Tanguy a écrit :
Question n° 1a :
Peut on confirmer que tout filtre, y compris un filtre 6 db dit du "premier ordre" affecte la phase du signal sonore ?

Plus précisément :
un filtre introduit un déphasage, variable avec la fréquence, entre l'entrée et la sortie de son circuit.
Mais s'agit-il d'une voie ou de la sommation de deux voies ou plus d'émissions de HP ?

Citation :
Question n° 1b :
Le filtre passe bas créant un écart négatif entre le signal d'entrée et le signal ã la sortie du filtre, et le filtre passe haut un ėcart positif entre le signal d'entrée et le signal de sortie du filtre ?

Ecart, oui, mais de quoi ?

13/09/2016 14:42:33
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Greg Lagarrigue
Senior Member
****


Messages : 652
Groupe : Enregistré
Inscription : 07/04/2016
Statut : Hors ligne
Message : #7
RE: Phase et dėlai

forr a écrit :
pourquoi lit on ici et là qu'un filtre à 6 db n'affecte pas la phase
-> Ici, le mot n'est pas le bon, il ne s'agit pas d'un filtre, mais de la combinaison par sommation de deux filtres.

Pour faire la distinction, il faudrait trouver un mot mettant en évidence cette sommation.
J'emploie souvent formule de filtrage, que j'abrège en filtrage, ce qui n'est pas très explicite.

Un anglicisme le serait plus :
crossover à 6 dB/o
mais ne manquera pas de faire tiquer l'amateur de belles lettres.

Faute de mieux pour l'instant, on peut dire :
un crossover à 6 dB/o n'affecte pas la phase

...

Et pourquoi pas tout simplement un raccord à 6 dB, qui intègrerait la notion de filtrage électrique et les coupures mécaniques du transducteur?
partant de là, la notions de "filtage" ne considèrerait que la partie électrique, passive ou active.
Ce serait d'autant plus précis que l'on pourrais par exemple parler d'un raccord à 18 dB avec un transducteur filtré a 6 dB sans avoir a poser des km de bornes pour être compris.


Greg
13/09/2016 14:55:38
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
nicolasd
audiobricolo
*****


Messages : 1 111
Groupe : MELAUDIA.membre
Inscription : 09/02/2008
Statut : Hors ligne
Message : #8
RE: Phase et dėlai

On peut dire simplement un filtre 2 voies d'ordre 1 (6 dB/oct), composé d'un passe haut + passe bas.


@udiophilement,
Nicolas
http://nicolasdavidenko.piwigo.com/
http://audiobricolos.over-blog.com/
13/09/2016 15:31:09
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick
Posting Freak
*****


Messages : 896
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #9
RE: Phase et dėlai

Merci Dominique Tanguy pour ce fil!
Puisqu'il s'agit de vulgarisation
Premier point à rappeler:
Pourquoi un filtre déphase?
Autrement dit quels sont les composants en cause et de quelle façon agissent?
Cordialement
Patrick

13/09/2016 16:14:59
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 5 574
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #10
RE: Phase et dėlai

Merci à tous pour ces premières réponses !

Mon idée, une fois que nous nous serons mis d'accord sur la question et sur la réponse correspondante est de mettre à jour le premier message, afin de garder une trace de nos cogitations pour servir de base de connaissances aux futurs visiteurs du forum qui se poseront inévitablement des questions sur ce sujet. Je suis au travail, mais dès mon retour à la maison, je vais préciser certains points.

Cordialement,

Dominique


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
13/09/2016 17:58:16
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
