RCA MI-9472A
#1
RCA MI-9472A
Bonjour,
Je recherche une photo de l'auto-transformateur (le schéma de connexion ou doc technique) utiliser sur le système "Le système mono Western Electric d'Aldo" http://www.melaudia.net/visiteAldo.php sur la vidéo ont reconnais un RCA MI-9472A.
Merci d'avance.
Stéphane
Club double 16"
"Laissez les Bons Temps Rouler"
Répondre
#2
RE: RCA MI-9472A
Salut Stéphane,

Effectivement, ces autoformer RCA sont bien adaptés à l'atténuation des voies les plus ''sensibles'' sans faire trop effet de filtre.
J'avais mesuré les inductances chez Pierre Francois, mais je ne sais plus ou j'ai mis le papier... De mémoire, l'inductance faisait plusieurs dizaines de millihenry... vers le milieu des prises...

stéphane a écrit :Je recherche une photo de l'auto-transformateur (le schéma de connexion ou doc technique)

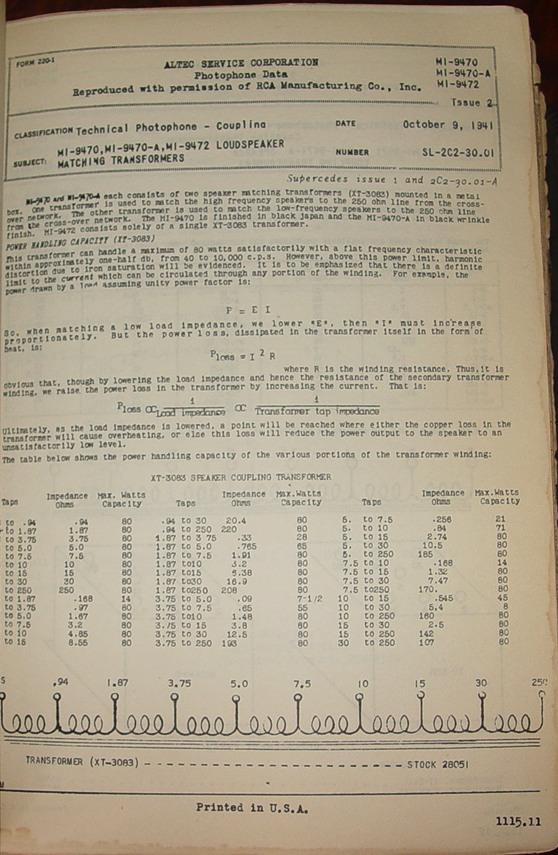

ici : [attachment=687]

Exemple de cablage :
[attachment=688]

Ce sont de gros auto-transfo, à câbler entre le common et le point de réglage souhaité.

ca ,ne vaut pas très cher (200-300USD la paire), attention aux frais de port, c'est très gros et hyper lourd (genre 120mm diamètre, 180-200mm hauteur - 7-8kg).

Julien
Répondre
#3
RE: RCA MI-9472A
Bonjour,
Merci de la réponse, je viens dans acheter une paire sur Ebay au US (la première photo viens de l'annonce de mon vendeur, la deuxième photo le vendeur a un seul exemplaire a vendre).
Ma question est plus pour un validation du branchement.
Voir l'image qui correspond a la doc d'un autre modèle de chez RCA.
Cordialement.
Stéphane


Pièces jointes Image(s)

Club double 16"
"Laissez les Bons Temps Rouler"
Répondre
#4
RE: RCA MI-9472A
Salut,

Bern le branchement ''type'' c'est l'atténuation de niveau : entrée entre common et le maxi, sortie entre common et une des prises intermédiaire au choix.
Le seul hic de ce genre de transfo, c'est que le HP branché entre common et une prise ''reflète'' son impédance, sur le primaire, via le ratio d'impédance de la prise choisie, ce qui correspond plus ou moins à un ''mismatch'' d'impédance.
Du coup et si tu as devant un ampli à tube, celui ci voit une impédance non nominale et non constante à la sortie HP, donc par reflet encore, au primaire au tube, ce qui ne garantit pas une charge parfaite du tube pour chaque réglage de niveau en sortie.
bref, c'est un peu le binz.
Une des méthodes est de ''charger'' la totalité du bobinage de l'autoformer par une valeur exacte et fixe (ex: 8 Ohms). Tu as donc toujours 8 ohms sur ton ampli, additionné des 8 Ohms du HP ''fois'' le ratio du transfo, mais ca fait beaucoup plus que 8, donc on reste ''autour'' de 8 ohms.
Je ne sais pas si c'est très clair...
Pour bien faire, il faudrait choisir une prise d'atténuation ad hoc pour tes HP, la conserver et adapter les corrections d'impadance et de filtrage autour de cette prise intermédiaire pour assurer la correction de niveau, l'éventuel filtrage, l'impédance adaptée à l'ampli...

Julien
Répondre
#5
RE: RCA MI-9472A
Bonjour,
Cette achat est toujours pour faire des tests sur le filtre des WT2 http://srsystemaudio.blogspot.com/2009/0...s-wt2.html donc en remplacement du transformateur déjà en place, un L-PAD a déjà été rajouter pour améliorer l'adaptation d'impédance avec mes amplis a tube http://2.bp.blogspot.com/_-i1wjkiEGro/SW...000348.JPG
Cordialement.
Stéphane
Club double 16"
"Laissez les Bons Temps Rouler"
Répondre
#6
RE: RCA MI-9472A
Bonjour,
Ils sont arrivés ce matin par la poste, effectivement c'est du lourd.

http://3.bp.blogspot.com/_-i1wjkiEGro/Sa...000502.JPG

Stéphane
Club double 16"
"Laissez les Bons Temps Rouler"
Répondre
