Appairage transistors
Auteur Message
jeanpaulp
Senior Member
****


Messages : 267
Groupe : MELAUDIA.membre
Inscription : 07/05/2012
Statut : Hors ligne
Message : #1
Appairage transistors

Ayant un autre Hiraga que celui ayant été testé à la dernière réunion à Ablon, celui-ci avait une paire de transistors de sortie en court jus.

J'ai donc pris plusieurs transistors de puissance 2SC5200 et 2SA1943 susceptible de remplacer le transistor noir et vert malades, et les ai testés vissés sur un gros radiateur alimentés en 24V et un courant de base envoyé via une résistance monté en source de courant.

le tout ajusté pour 1.5A, courant de repos de travail de l'ampli après 15mn de chauffe.

Sur 12 transistors au total, je n'ai trouvé qu'une paire très proche: 1.48A de IC et 1.46A.

Je les ai installé sur l'ampli: RAS, offset de moins de 0.2V à régler.

Peux ton trouver des paires de transistors "matched" chez des fournisseur sérieux, car les autres transistors risquent de ne pas trouver d'utilisation?

Ces transistors proviennent de Digikey, et dans le lot il se trouvait un transistor en court-jus collecteur émetteur n'ayant jamais servi.

17/06/2016 10:32:49
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 506
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #2
RE: Appairage transistors

Bonjour Jean-Paul,
Je me suis adressé directement à On Semi qui est un fabricant de semi-conducteurs sérieux et réputé pour ses transistors audio ((ex Motorola).

J'ai obtenu les "samples" suivants, (Qté : 5 exemplaires par référence) pour lesquels je n'ai payé que les frais de port ($14.99).
- MJL4281AG
- MJL4302AG
- MJE15030G
- MJE15031G
- NJW0302G
- NJW0281G

Du fait de la très faible dispersion des caractéristiques à la fabrication (2%) , ces transistors sont "a priori" appairés. Ce qu j'ai pu vérifier.


@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC 2 x AD1865 // NOS, Ampli K209+ Grand_Floyd 2020, Altec 515-8G/VOT + Butt 12dB/800Hz + TAD TD4001/TH4001 + Tweeters André Klein (à venir), Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.
17/06/2016 10:50:20
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
escartefigue33
Posting Freak
*****


Messages : 2 824
Groupe : Enregistré
Inscription : 17/01/2013
Statut : Hors ligne
Message : #3
RE: Appairage transistors

Bonjour,
Les "samples" ou échantillons sont en principe réservés aux clients professionnels.
La demande est généralement accompagnée d'un questionnaire concernant l'application ou projet envisagé.
Je ne suis pas certain qu'un particulier puisse en obtenir, à moins de s'inventer une raison sociale et de tricher un peu.
En ce qui concerne la dispersion, elle est faible aujourd’hui grâce aux procédés de fabrication qui sont de mieux en mieux maîtrisés.
J'achète des transistors 2N3773 chez OnSemi par milliers, sur un même lot on n'a quasiment pas besoin de les appairer.
Dans mon cas cela n'a pas d'importance puisqu'ils s'équilibrent tout seuls grâce à leur résistance d'émetteur.
Ce matin j'ai appairés une centaine de 2SK117 et je peux vous dire que les dispersions sont bien plus élevées.
Gérard


NAS Synology, RaspberryPI 3B+ carte Allo Digione MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu Spectral DMA90, enceintes DIY "Papillon" V1, Jedi, Jack Russel audiophile.
17/06/2016 16:23:40
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 506
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #4
RE: Appairage transistors

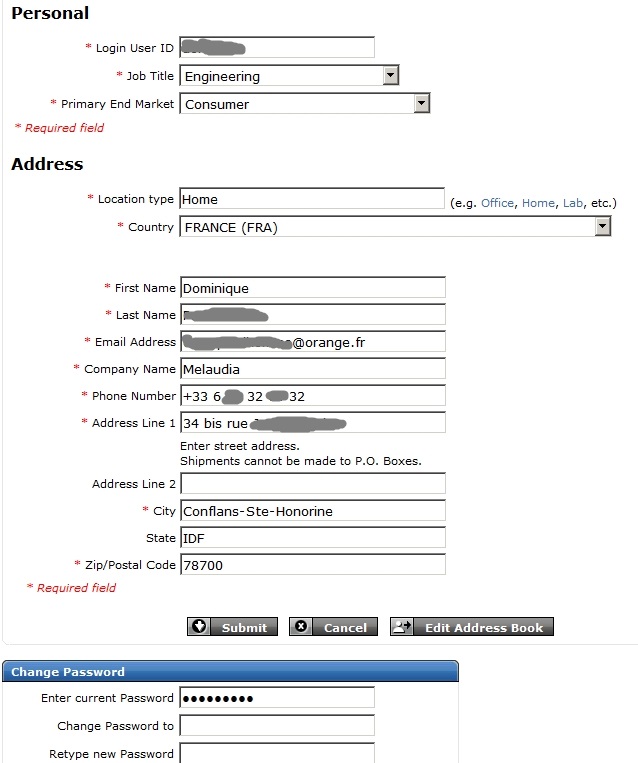

escartefigue33 a écrit :
Les "samples" ou échantillons sont en principe réservés aux clients professionnels. La demande est généralement accompagnée d'un questionnaire concernant l'application ou projet envisagé. Je ne suis pas certain qu'un particulier puisse en obtenir, à moins de s'inventer une raison sociale et de tricher un peu.




@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC 2 x AD1865 // NOS, Ampli K209+ Grand_Floyd 2020, Altec 515-8G/VOT + Butt 12dB/800Hz + TAD TD4001/TH4001 + Tweeters André Klein (à venir), Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.
17/06/2016 17:48:26
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
escartefigue33
Posting Freak
*****


Messages : 2 824
Groupe : Enregistré
Inscription : 17/01/2013
Statut : Hors ligne
Message : #5
RE: Appairage transistors

Bonjour Dominique,
Avec une raison sociale comme "Mélaudia", aucun problème évidemment...Tongue
Gérard


NAS Synology, RaspberryPI 3B+ carte Allo Digione MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu Spectral DMA90, enceintes DIY "Papillon" V1, Jedi, Jack Russel audiophile.
17/06/2016 17:53:27
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanpaulp
Senior Member
****


Messages : 267
Groupe : MELAUDIA.membre
Inscription : 07/05/2012
Statut : Hors ligne
Message : #6
RE: Appairage transistors

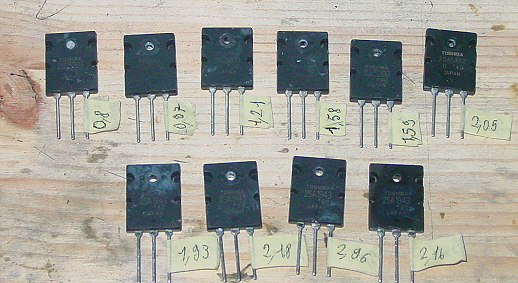

Voici mes transistors restants avec leur courant de collecteur pour le même Ib

En haut les NPN, en bas les PNP

Les écarts sont importants



Fichier(s) joint(s) Miniature(s)

17/06/2016 21:56:35
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
escartefigue33
Posting Freak
*****


Messages : 2 824
Groupe : Enregistré
Inscription : 17/01/2013
Statut : Hors ligne
Message : #7
RE: Appairage transistors

Il est souvent difficile de trouver une paire complémentaire avec le même gain.
C'est là qu'une résistance d'émetteur peut jouer son rôle et assurer l'équilibrage.
De toute façon, il ne faut pas tomber dans l'excès, un écart de 20% en gain permet à la plupart des schémas de fonctionner, à part quelques montages un peu trop simplistes pour avoir un réglage d'offset.
Gérard


NAS Synology, RaspberryPI 3B+ carte Allo Digione MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu Spectral DMA90, enceintes DIY "Papillon" V1, Jedi, Jack Russel audiophile.
18/06/2016 08:57:17
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jacquese
Senior Member
****


Messages : 605
Groupe : Enregistré
Inscription : 18/07/2011
Statut : Hors ligne
Message : #8
RE: Appairage transistors

Vous êtes certains que c'est en Beta qu'il faille appairer ?

18/06/2016 19:32:13
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanpaulp
Senior Member
****


Messages : 267
Groupe : MELAUDIA.membre
Inscription : 07/05/2012
Statut : Hors ligne
Message : #9
RE: Appairage transistors

C'est un appairage pour le courant de repos des transistors de sortie pour un courant de collecteur de l'ordre de 1.5A
sous une tension Vce de 24V.

Cela va très bien pour un ampli Hiraga: tension continue de sortie d'environ 0.2V que l'on ajuste au plus près de 0V une fois l'ampli chaud.
Si les transistors de sortie ont une grosse différence de gain la tension continue de sortie risque de se trouver difficile à ajuster vers 0V même avec l'ajustable en butée.

18/06/2016 22:26:56
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
escartefigue33
Posting Freak
*****


Messages : 2 824
Groupe : Enregistré
Inscription : 17/01/2013
Statut : Hors ligne
Message : #10
RE: Appairage transistors

Il faut surtout disposer d'un bon transistormètres qui fait les mesures avec suffisamment de courant.
Gérard


NAS Synology, RaspberryPI 3B+ carte Allo Digione MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu Spectral DMA90, enceintes DIY "Papillon" V1, Jedi, Jack Russel audiophile.
18/06/2016 22:55:34
