Hiraga 30W Class A, le retour...
Auteur Message
Dominique
Posting Freak
*****


Messages : 1 683
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #1
Hiraga 30W Class A, le retour...

Bonsoir à tous,
Nous sommes actuellement plusieurs membres adhérents de Mélaudia ou membres actifs sur le forum à réaliser un tel ampli. C'est à cause ou grâce à William que nous avons initié ces projets : il a osé apporter un ampli 20W hiraga "historique" pour le confronter à quelques amplis Kaneda lors de notre dernière rencontre à Ablon-sur-Seine. Il fallait se rendre à l'évidence (même Julien) de la supériorité du 20W à peu près dans tous les registres (grave, intelligibilité, naturel des timbres, ...).

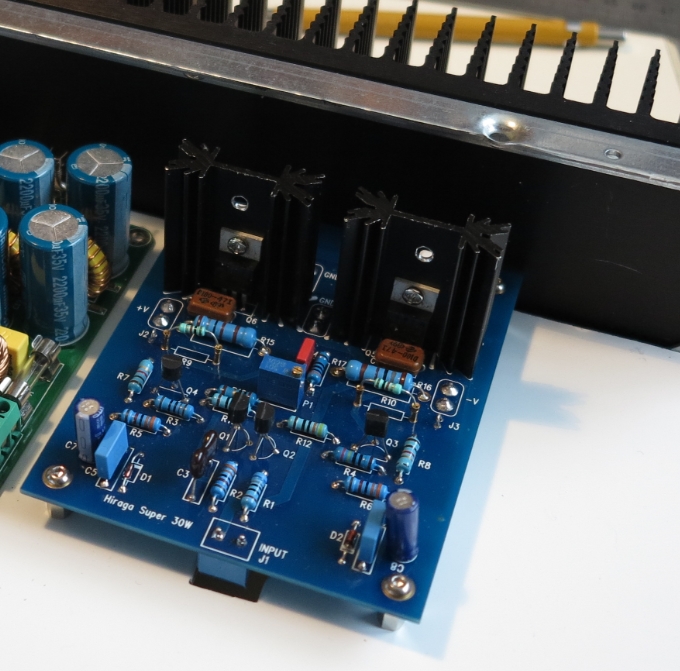

La plupart d'entre nous a recours à des circuits imprimés fournis par Jim's Audio sur Internet. Ce circuit imprimé peut être livré nu ou avec l'ensemble des composants et avec ou sans les transistors de puissance. Par commodité, nous avons choisi la formule kit complet. Les circuits imprimés, de l'avis général, sont d'excellente facture (époxy épais, trous métallisés, pastilles dorées, sérigraphie, ...).
Il y a tout de même quelques discussions à propos des transistors, de leur disponibilité, de leurs "cross references" ou de leur substitution. Le fournisseur cité ci-dessus, réputé pour son sérieux, garantie un stock NOS de transistors petits signaux. Les drivers et les transistors de puissance de substitution ont été sélectionnés chez On Semi (ex Motorola entre autres). Ce fondeur produit notamment la gamme Thermaltrak®. L'usage de cette gamme de transistors à 5 pattes nécessite une petite adaptation des circuits.


Mon projet :

Cahier des charges :
- Réalisation dans un boitier 2U avec dissipateurs latéraux.
- Aucun câble apparent en ayant recours à un double fond.
- Double mono intégral.
- Emploi d'alimentations SMPS adaptées .

Approvisionnement :
- Jim's Audio : kits d'ampli (délai 5 jours, port gratuit).
- Audiophonics : tout le reste ou presque, 1 boitier Hifi2000, 2 modules de protection des HP, 2 alimentations SMPS +/-24V 300W (délai + d'un mois)
- On semi : transistors drivers et de puissance (samples*, délai 3 jours).

Réalisation en photos (en cours) :

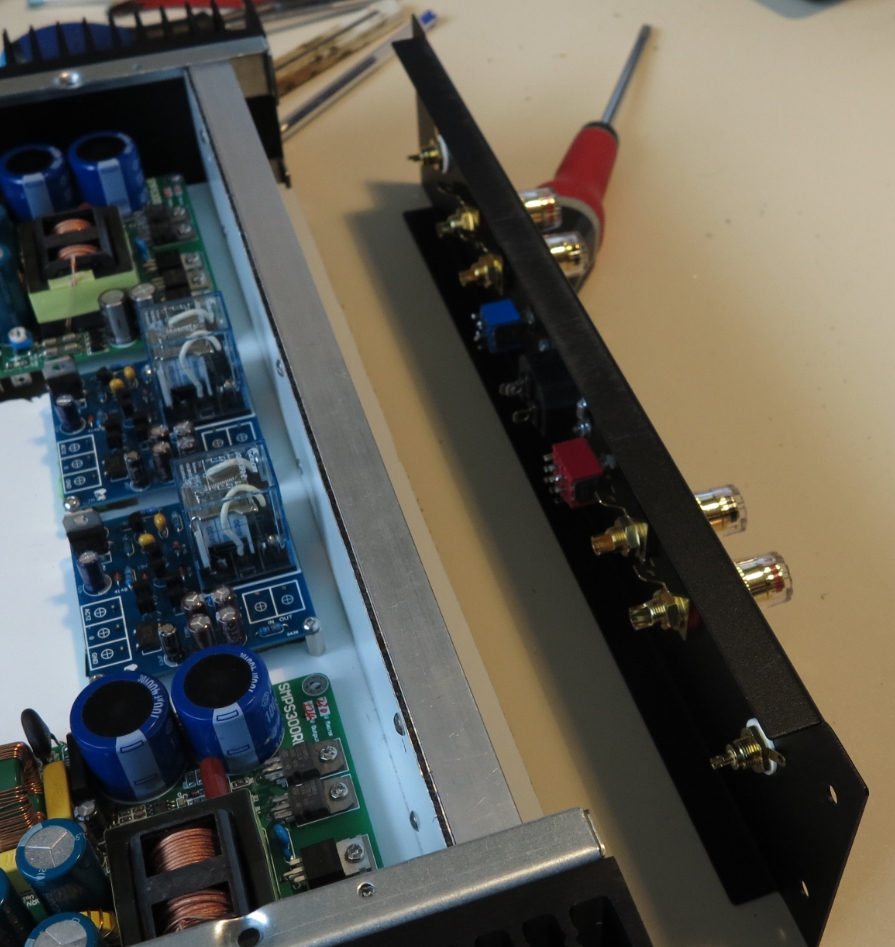

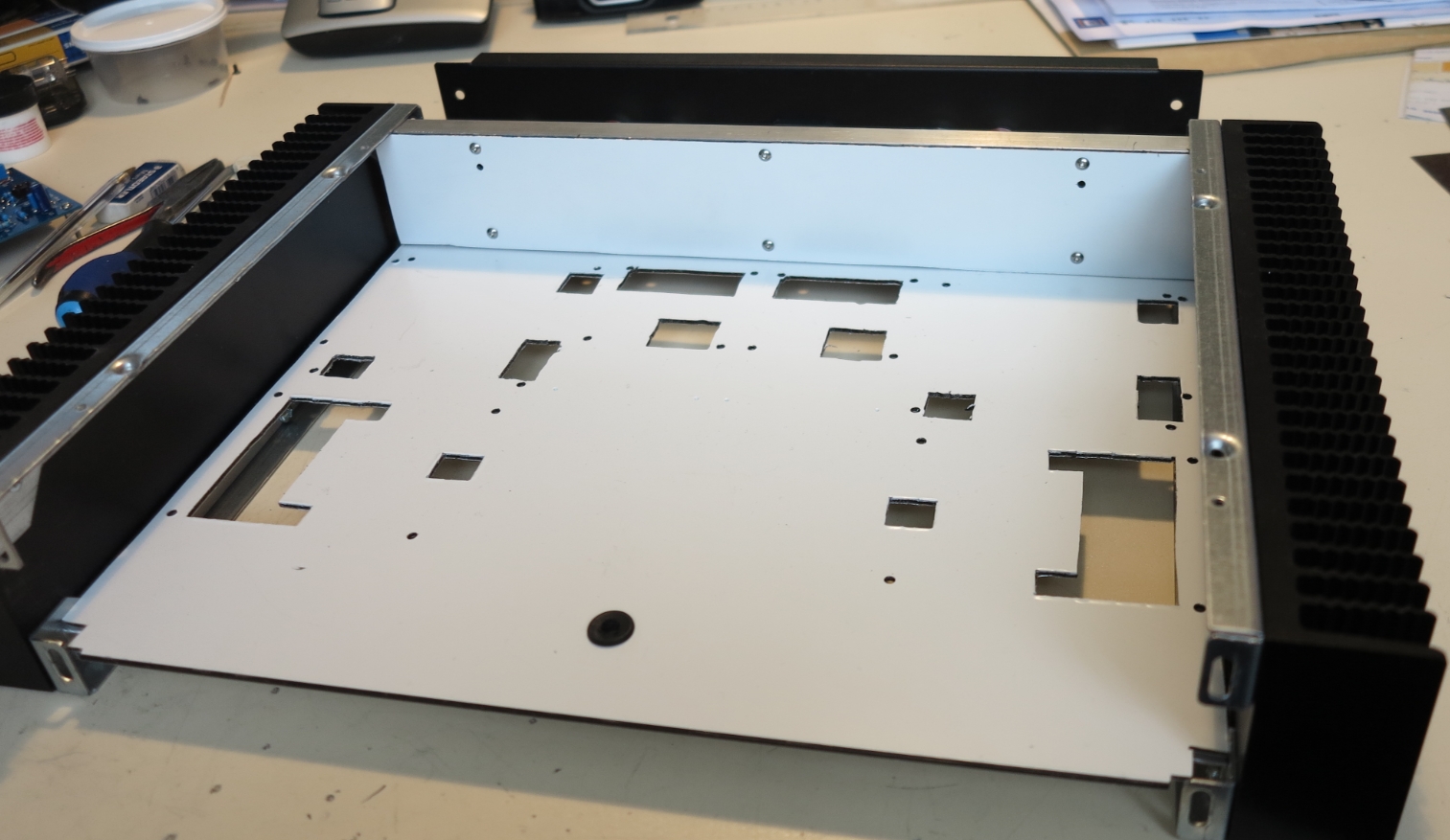

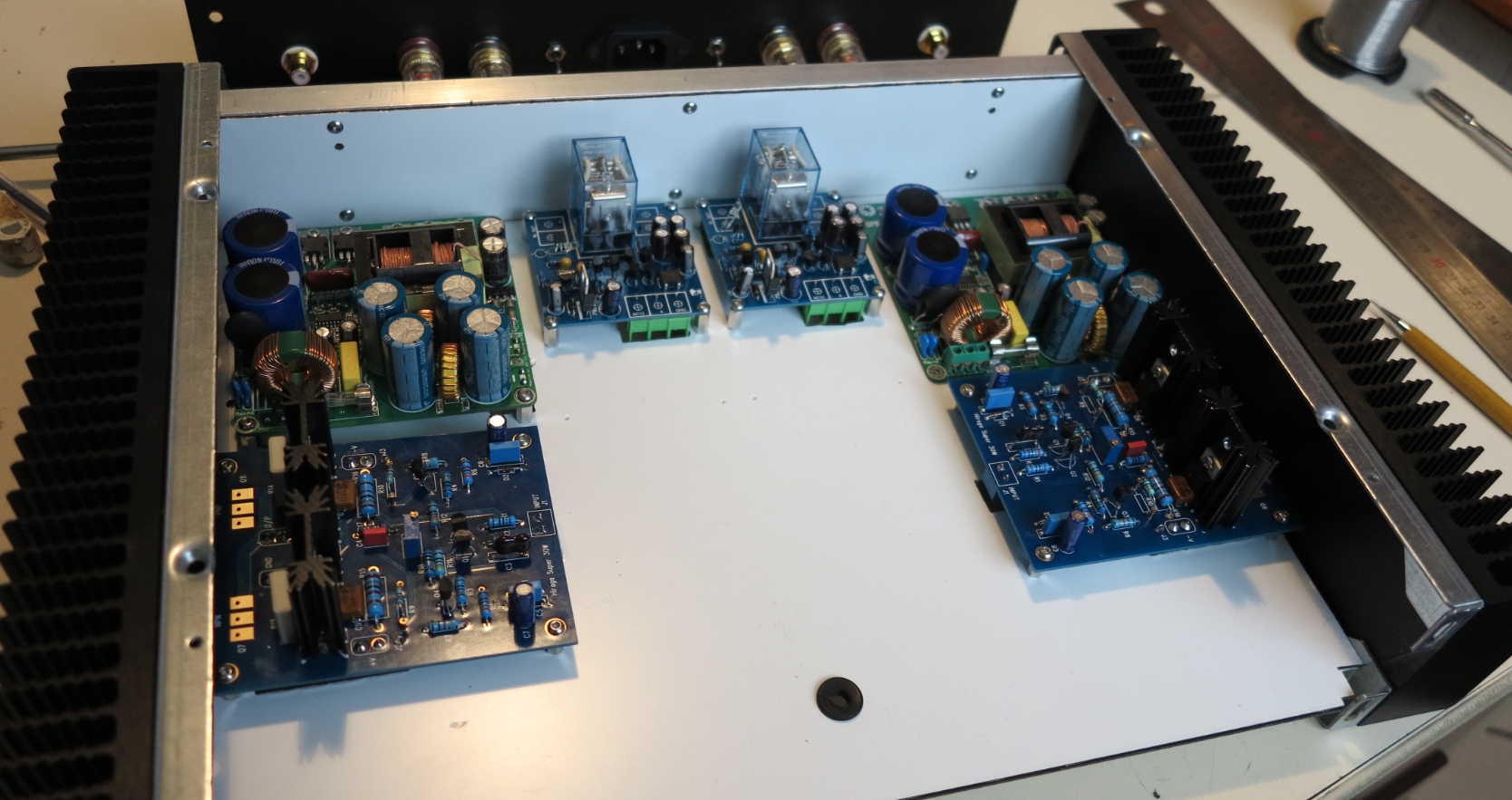

Dans le cahier des charges, aucun fil apparent ! Donc j'ai recours à un double fond constitué par un panneau en aluminium composite (en cours de finition, très facile à travailler) pour masquer le câblage. Les radiateurs des drivers ont été percés pour permettre le passage de l'outil de serrage des transistors de puissance sur le dissipateur. Le câblage du panneau arrière sera lui aussi masqué. On notera la présence de 2 interrupteurs permettant de sélectionner la mise en service ou non des canaux G et D. Des diodes de rappel seront installées au-dessus des alimentations SMPS.

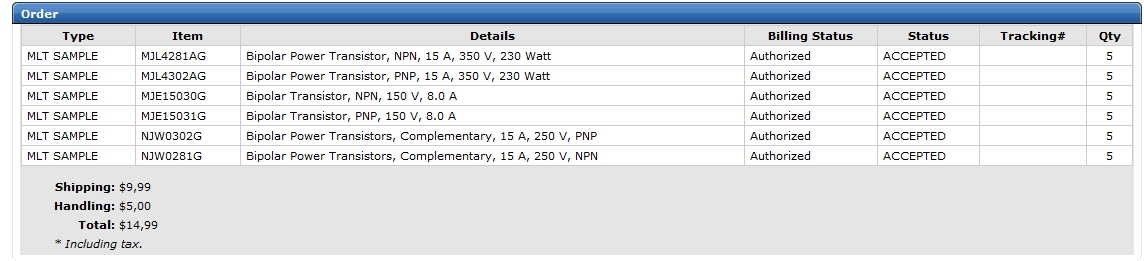

* Commande de samples chez On Semi. J'ai osé et ça a marché. Quantité limitée à 5 exemplaires par références.

Ma Carte Bleue n'a pas (encore) été débitée du montant indiqué ci-dessus.

A suivre...


@mitiés, Dominique.
Pré-RIAA Pacific DIY, Squeezebox Touch, DAC Dual Mono PCM1794A DIY, 30W Hiraga DIY, Filtre // 12dB 650Hz Butt DIY, Altec 515-8G/VOT DIY+TAD TD4001/TH4001+Yamaha JA-4281B, Subwoofer JBL 2241H/4641 DIY +Xilica XP-4080+Thomann Proline 3000.

Ce message a été modifié le: 23/03/2016 09:26:29 par Dominique.

22/03/2016 22:37:18
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sébastien
Montréal, Québec
*****


Messages : 1 922
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #2
RE: Kaneda 30W Class A, le retour...

Bonjour Dominique,

Je suis parfois mélangé à travers ces "anciens" amplis Hiraga et Kanéda. Au fait, le titre est "Kaneda 30W classe A, le retour". Ensuite, tu parles d'un "Hiraga 20W". Duquel s'agit-il vraiment? Au fait, je n'ai pas assez suivi les travaux d'Hiraga pour savoir, mais s'inspirait-il de Kanéda dans ses réalisations à transistors?

Enfin, que ce soit le modèle 20W ou le 30W, le Kanéda ou le Hiraga, une comparaison avec un Kanéda 228+ risquerait d'être fort intéressante et à peu près dans les mêmes eaux côté puissance.

Sur ce, bon projet à toi,

Sébastien


"Il n'est pas nécessaire d'espérer pour entreprendre, ni de réussir pour persévérer."

-Guillaume 1er d'Orange-Nassau
23/03/2016 03:43:42
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Posting Freak
*****


Messages : 1 683
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #3
RE: Hiraga 30W Class A, le retour...

Bonjour Sébastien,
C'est l'ouverture de cette discussion par Jeanpaulp qui m'a motivé à publier ce projet. Je me suis moi-même fourvoyé en mélangeant les mots "Kaneda" et "Hiraga" et j'ai eu du mal à rectifier tout cela car le forum (software chez l'hébergeur) s'est montré un peu récalcitrant...

D'ailleurs ça continue car le lien que j'ai inséré ne fonctionne pas chez moi !!!


@mitiés, Dominique.
Pré-RIAA Pacific DIY, Squeezebox Touch, DAC Dual Mono PCM1794A DIY, 30W Hiraga DIY, Filtre // 12dB 650Hz Butt DIY, Altec 515-8G/VOT DIY+TAD TD4001/TH4001+Yamaha JA-4281B, Subwoofer JBL 2241H/4641 DIY +Xilica XP-4080+Thomann Proline 3000.

Ce message a été modifié le: 23/03/2016 10:13:06 par Dominique.

23/03/2016 09:05:02
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Grand_Floyd
Posting Freak
*****


Messages : 1 899
Groupe : MELAUDIA.membre
Inscription : 05/08/2011
Statut : Hors ligne
Message : #4
RE: Hiraga 30W Class A, le retour...

Il sera intéressant de comparer ce 30W,au 20W Hiraga original!


Christian

LECTEURS PHILIPS CD100 - CD723 - ARCAM ALPHA 5 - MARANTZ CD60 tweaké - STUDER A730 - AMPLIS NAD3020TC - PHILIPS AH384 - MUSICAL FIDELITY A1 - JLH1969 - WE300B - PLATINE THORENS TD318+DL103+TRANSFOS ET RIAA PACIFIC - SQUEEZEBOX DUET
23/03/2016 09:20:44
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
escartefigue33
Posting Freak
*****


Messages : 1 965
Groupe : Enregistré
Inscription : 17/01/2013
Statut : Hors ligne
Message : #5
RE: Hiraga 30W Class A, le retour...

Avec 144W de dissipation totale, le 20W Hiraga est l'ampli idéal pour les longs mois d'hiver...
J'ai un Zen qui chauffe autant, courant de repos 2A/36Vx2, pas besoin de voyant pour savoir s'il est en marche, il suffit d'approcher la main.

Pour l'été, un Kanéda sera mieux adapté !

Gérard


Celui qui fait les choses a moitié n'aura que la moitié du plaisir.
Mon système : Nas Synology, SqueezeBox touch, CD723, MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, ampli médium/aigu Kanéda 209 Mélaudia, enceintes dipolaires DIY "Papillon".
23/03/2016 11:59:47
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 344
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #6
RE: Hiraga 30W Class A, le retour...

J'ai eu n Hiraga 20 watts que j'avais achetė ã la Maison de l'Audiophile.

Le chat l'aimait beaucoup, il restait couchė dessus en permanence.

Personnellement, ça été une dėception, il ne m'a jamais beaucoup impressionnė et je ne le regrette pas.

Dominique T


Winterscheid (Cologne) - Lenco Bras SME 3012/1 & DL103 - Préampli phono Kaneda 218 - Jriver sur NUCi5 - CD Yamaha CD-S2100 -Amplificateur/DAC Kaneda 224 - Enceintes: Yamaha S6215(2x3882B) Altec 1505B/Yamaha 6681B- Medium/aigu MK810 et Faital HF10AK - Filtre passif - Double Magnat 380 sous 65 Hz
23/03/2016 20:10:40
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanpaulp
Member
***


Messages : 219
Groupe : MELAUDIA.membre
Inscription : 07/05/2012
Statut : Hors ligne
Message : #7
RE: Hiraga 30W Class A, le retour...

J'ai un Hiraga 20W "à l'ancienne" de la maison de l'audiophile, je vais bien le garder malgré la rotation du compteur EDF.
Une chose me parait étrange sur le montage de Dominique du 30W: les circuits amplis de puissance Ok.

Ou sont les gros chimiques de filtrage imposants pour cet ampli ?

Je vois à coté des modules ampli, des modules ayant un tranfo ferrite et des selfs sur tores, ce serait donc des alim à découpages?

23/03/2016 21:32:33
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Grand_Floyd
Posting Freak
*****


Messages : 1 899
Groupe : MELAUDIA.membre
Inscription : 05/08/2011
Statut : Hors ligne
Message : #8
RE: Hiraga 30W Class A, le retour...

Oui d'ailleurs il le dit,ce sont des alimentations SMPS!


Christian

LECTEURS PHILIPS CD100 - CD723 - ARCAM ALPHA 5 - MARANTZ CD60 tweaké - STUDER A730 - AMPLIS NAD3020TC - PHILIPS AH384 - MUSICAL FIDELITY A1 - JLH1969 - WE300B - PLATINE THORENS TD318+DL103+TRANSFOS ET RIAA PACIFIC - SQUEEZEBOX DUET
24/03/2016 00:21:21
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
leedh
Member
***


Messages : 218
Groupe : MELAUDIA.membre
Inscription : 06/02/2009
Statut : Hors ligne
Message : #9
RE: Hiraga 30W Class A, le retour...

Pour les intéressés :

http://www.leboncoin.fr/image_son/940820143.htm?ca=12_s

je ne connais pas le vendeur.

Olivier

24/03/2016 01:51:56
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick
Senior Member
****


Messages : 567
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : En ligne
Message : #10
RE: Hiraga 30W Class A, le retour...

Ben ça les alims SMPS c'est peut-être bien un certain estartefigue33 qui nous l'a mis dans la tête même s'il se plaint de ne pas avoir beaucoup de retour sur investissement concernant le Kaneda light, ce qui pourrait néanmoins se produire dans pas grand temps même si la bande d'Hiraga 8 et 30 W à la laquelle j'appartiens soit plutôt occupée par ces derniers en ce moment.
Je te salue Gérard.
Cordialement.
Patrick

24/03/2016 02:02:57
