le système quadrature

[dom86]

Bonjour à tous,

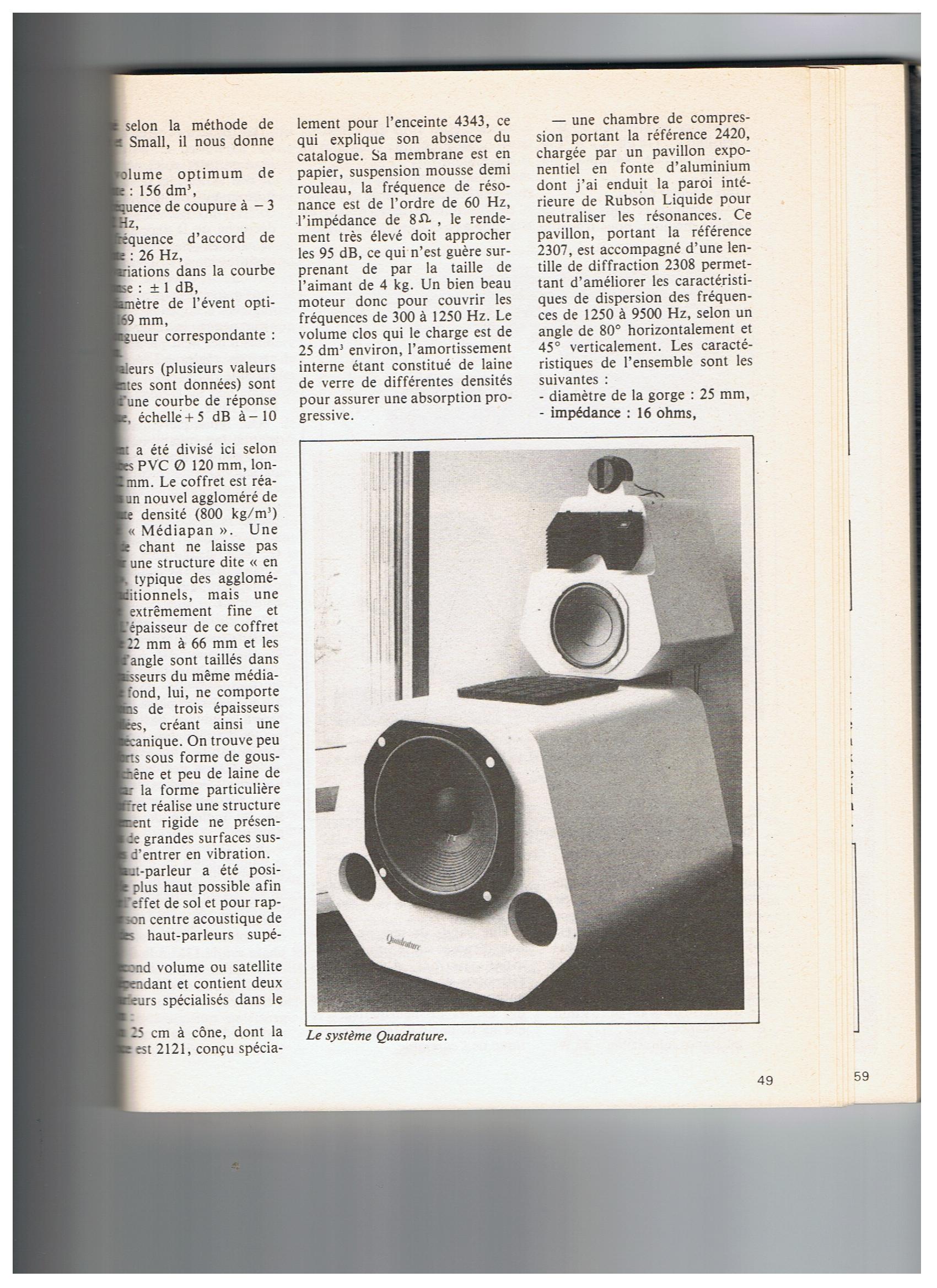

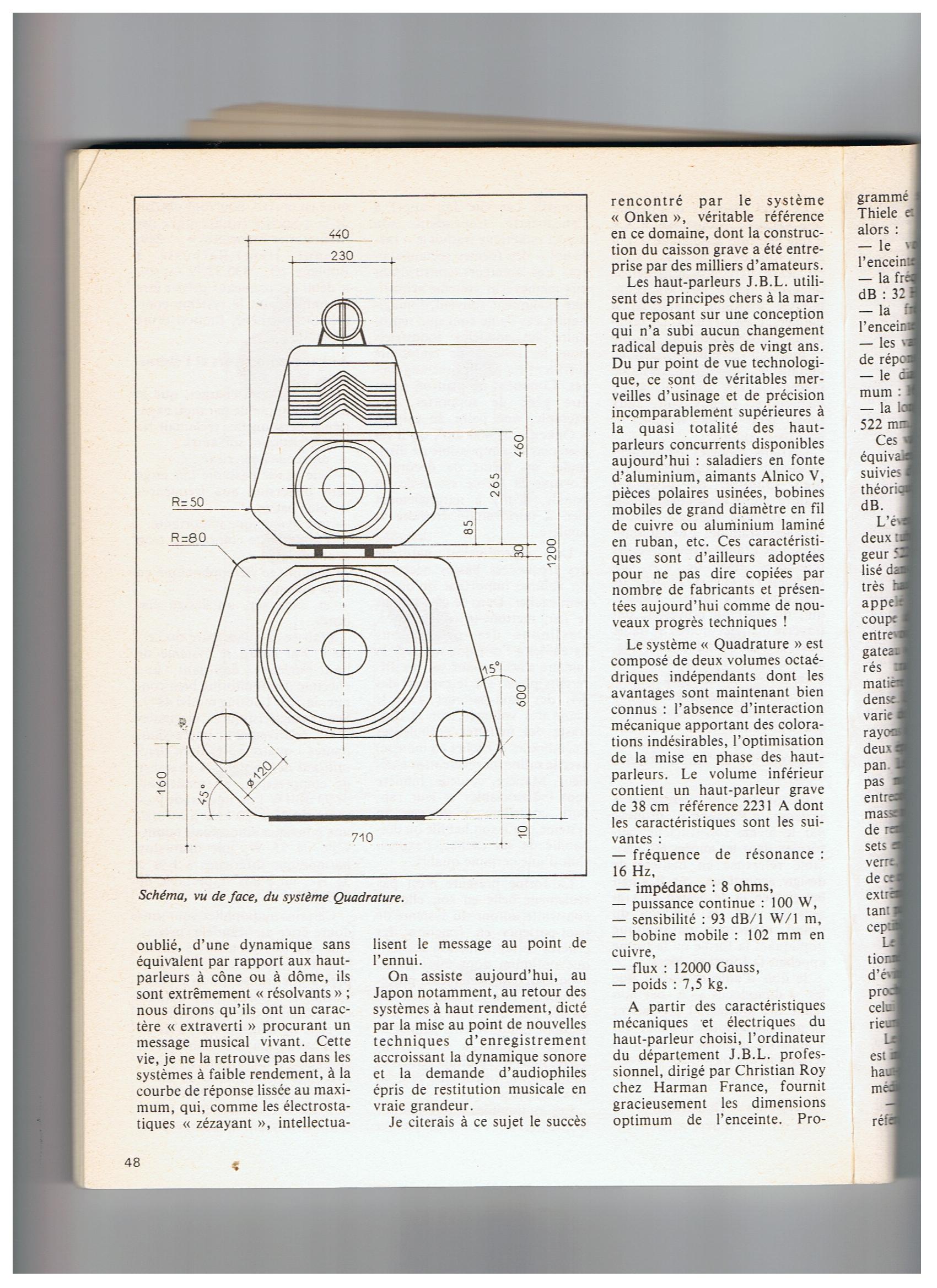

je veux fabriquer un système 4 voies (en m'inspirant du quadrature N° 20 de
l'audiophile).


je voudrais utiliser les HPS que j'ai en stock:
-Altec 8GHP en charge BR (fc 350hz)

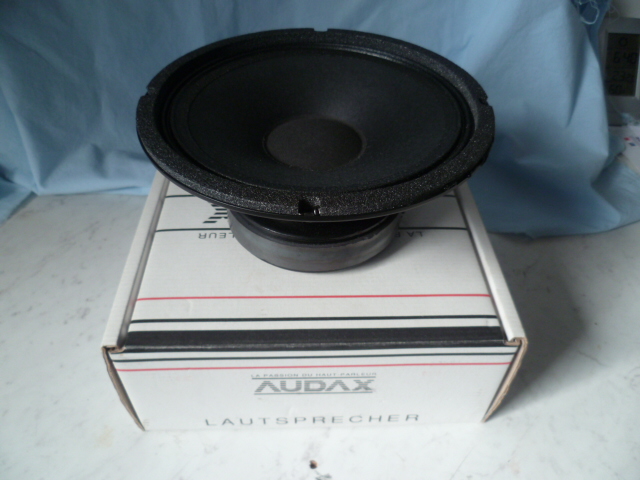

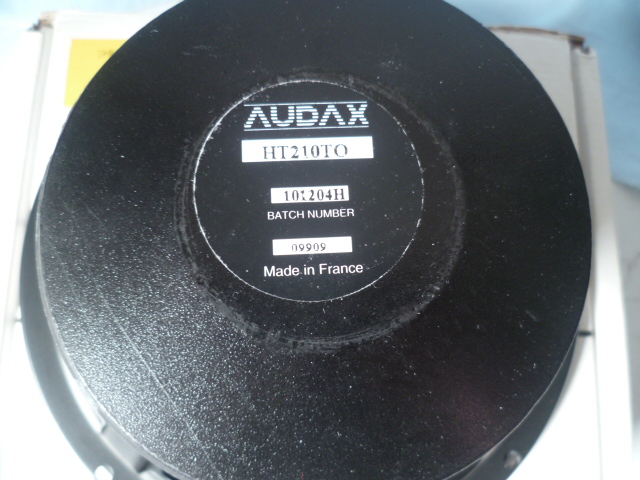

Audax HT 210 (bas médium, fc 350hz/950hz)

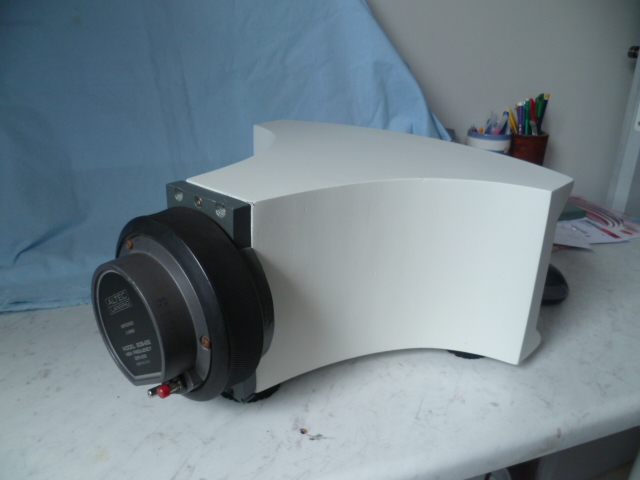

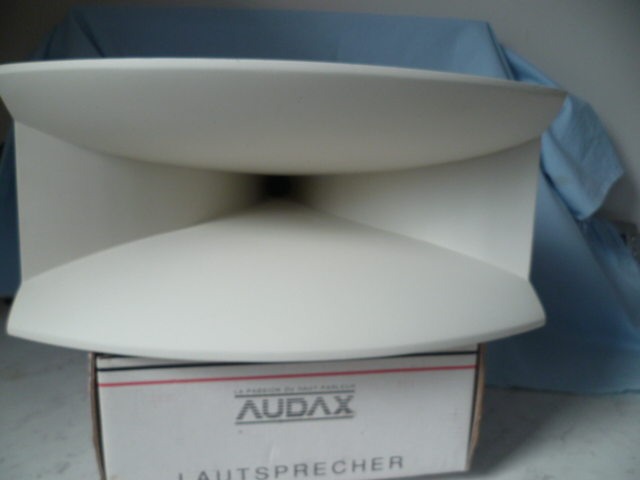

Altec 908-8B avec pavillon Iwata/Guigue (médium,fc 950hz/7khz)

Beyma cp 16 . Filtrage 12 db

Pour le caisson grave , avez vous déjà utilisé l'altec 515 8GHP en charge BR,
je pense faire un volume de +ou- 130 litres,
Quel programme utiliser pour calculer le volume et les évents.

D'avance merci pour vos réponses.

[jys]

Bonsoir,


[tonipe]

Bonjour

Comment calculez vous le filtre passif ?
Les équations données dans le livre de Vance Dickason, Enceintes acoustiques & haut-parleurs, ne sont données que pour les filtres 3 voies avec un rapport de 8 ou de 10 entre les deux fréquences de coupure.
Si rapport 8, c'est 350 et 2800 Hz.
Si rapport 10, c'est 350 et 3500 Hz.

Calculs : par exemple http://petoindominique.fr/php/mysql_calcul_br.php
Le Qts du HP est trop bas pour votre application...

Cordialement, Dominique

[folkdeath95]

Bonsoir,

C'est une JBL déstructurée?

[jeanphilippe]

Oui, 4343.

[tonipe]

Bonjour

OK pour le filtrage.

Par contre je ne vois pas votre 515-8GHP fonctionner en bass-reflex.
Un alignement BESSEL demande 49 L, pour 97 Hz à -3 dB et 74 Hz à -6 dB.
Un alignement LEGENDRE demande 84.4 L pour 75 Hz à -3 dB et 65 Hz à -6 dB.

Il existe les bass-reflex de très grand volume, avec 17 < N < 45, mais c'est 260 L au minimum.
260 L, accord à 65 Hz, -1 dB à 125 Hz, 0 dB à 75 Hz, 61 Hz à -3 dB et 55 Hz à -6 dB.

La seule solution est d'ajouter une résistance en série au 515-8GHP.
Et même là, avec 2.7 Ohms en série, c'est difficile de le faire descendre en dessous de 50 Hz à -3 dB dans 150 L.

A moins que vous ayez des paramètres T&S mesurés différent des miens ?

Cordialement, Dominique.

[dom86]

Bonjour Tonipe,

pour remplacer l'altec 515 8ghp dans un budget raisonnable ,

en Beyma ?, mais je n'ai jamais écouté !..

Pour l'enceinte c'est l'aspect esthétique que je cherche pas l'alignement des HPS.

Si quelqu'un a un retour sur une écoute Beyma , je suis preneur.


Cordialement
Dominique.

[tonipe]

Bonjour

Vous cherchez un grave de 38 cm qui marche dans quel volume interne, et avec quelle sensibilité ?

Cordialement, Dominique

[dom86]

Bonsoir Tonipe,

rendement 98 db mini, avec un volume de charge

de + ou - 150 Litres avec un accord BR à 50 hz.

Bonne soirée.

Dominique.

[jys]

Bonsoir les 'Dominique',

Dom 86 qui trouve ce design plaisant et qui voudrait l'actualiser, Tonipe (Petoin) qui avec ses logiciels nous montre que cet assemblage 'contre nature' ne risque pas de faire une 'restitution cohérente'.

Cher Dom86, c'est à Toi de choisir...je pense qu'avec de tels bons HPs et un filtrage adéquat du système tu peux te faire un 'bon système'...
qui n'aura rien à voir avec les 'prédictions théoriques'.

Cordialement, Jean-Yves
