SPUD PP de PBen - 'Albatre - Etigues'
Auteur Message
p ben
Normandie et Sud de Lyon
****


Messages : 552
Groupe : Enregistré
Inscription : 28/11/2011
Statut : Hors ligne
Message : #1
SPUD PP de PBen - 'Albatre - Etigues'

Le SPUD PP s'améliore et affiche maintenant des performances acoustiques remarquables. Il alimente aisément des compression medium et aigu avec un THD très faible et un FA suffisant. Idéal pour les compressions TAD !

Suite à la réunion de ce week end et aux nombreuses demandes, je vous communique une mise à jour du schéma ci dessous :



Les détails techniques, agrémentés de commentaires des copains sont ici Spud Pben 'Albatre Etigues' V2.2

N'hésitez pas à me contacter pour plus de renseignements et organiser si possible des écoutes.

Bien cordialement.

Ce message a été modifié le: 18/05/2015 13:19:06 par p ben.

28/03/2015 10:09:42
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
p ben
Normandie et Sud de Lyon
****


Messages : 552
Groupe : Enregistré
Inscription : 28/11/2011
Statut : Hors ligne
Message : #2
RE: SPUD PP de PBen - 'Albatre - Etigues'

Bonjour,

Mes excuses à tous ceux qui n'ont pu voir les images sur Audiyofan...

Voici un petit résumé :

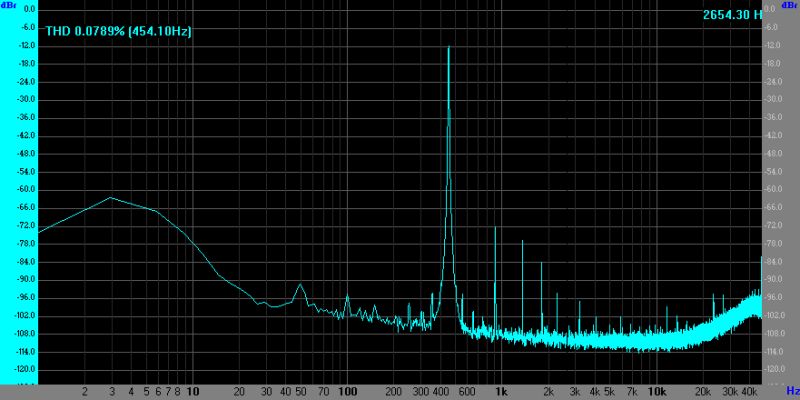

Ras, H2 et H3 prédominantes

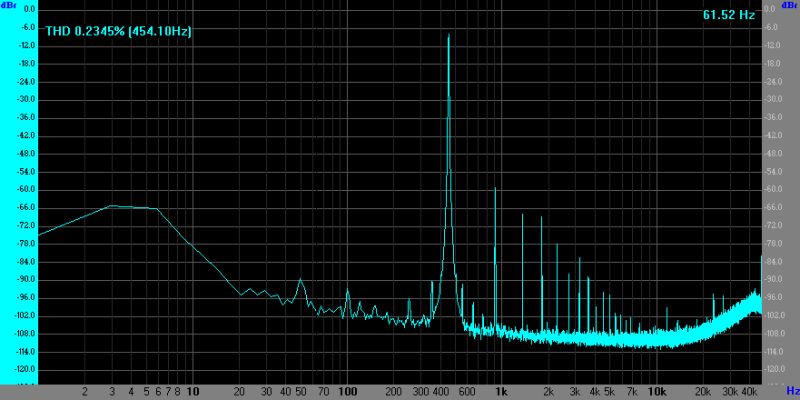

Harmoniques de rang > 3 ....effet du courant de grille. Pas d'impact sur le son à ce niveau.

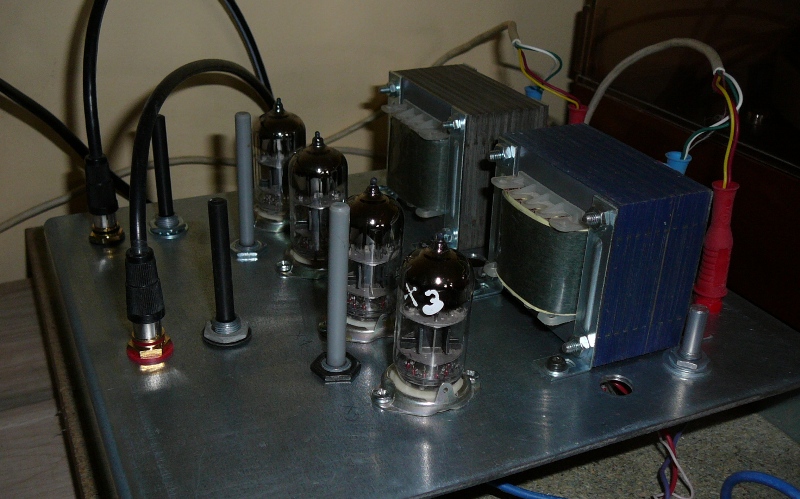

Vue du proto sur chassis acier. Le transfo d'alimentation et le redressement sont sur un chassis séparé.

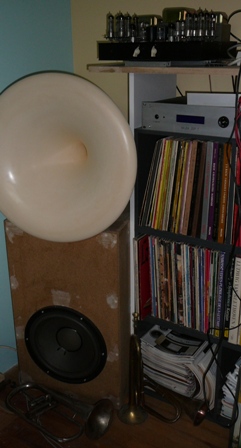

Une voie complète ou on aperçoit le DSP Najda et l'ampli de grave (3 x EL41 en charge cathodique, remarqué par J Hiraga dans son sujet sur ETF2014 - Stéreo et Images 96 de Janvier 2015).
L'ampli à charge réparties présenté aux réunions des 16 et 17 mai a maintenant pris sa place sur l'étagère.

L'ensemble constitué avec :

- Voie Médium/Aigu : J321 avec TAD2001, ampli SPUD PP 6s45p 'Etigues'
- Voie Grave/Bas médium : enceinte BR avec PR330MO (Désign G et K), ampli PP à Charge Répartie PBen (2 x 18 W, charge répartie)
est bien équilibré et offre une totale transparence.

Pascal B.

Ce message a été modifié le: 18/05/2015 13:37:52 par p ben.

30/03/2015 10:03:05
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
p ben
Normandie et Sud de Lyon
****


Messages : 552
Groupe : Enregistré
Inscription : 28/11/2011
Statut : Hors ligne
Message : #3
RE: SPUD PP de PBen - 'Albatre - Etigues'

Bonjour,

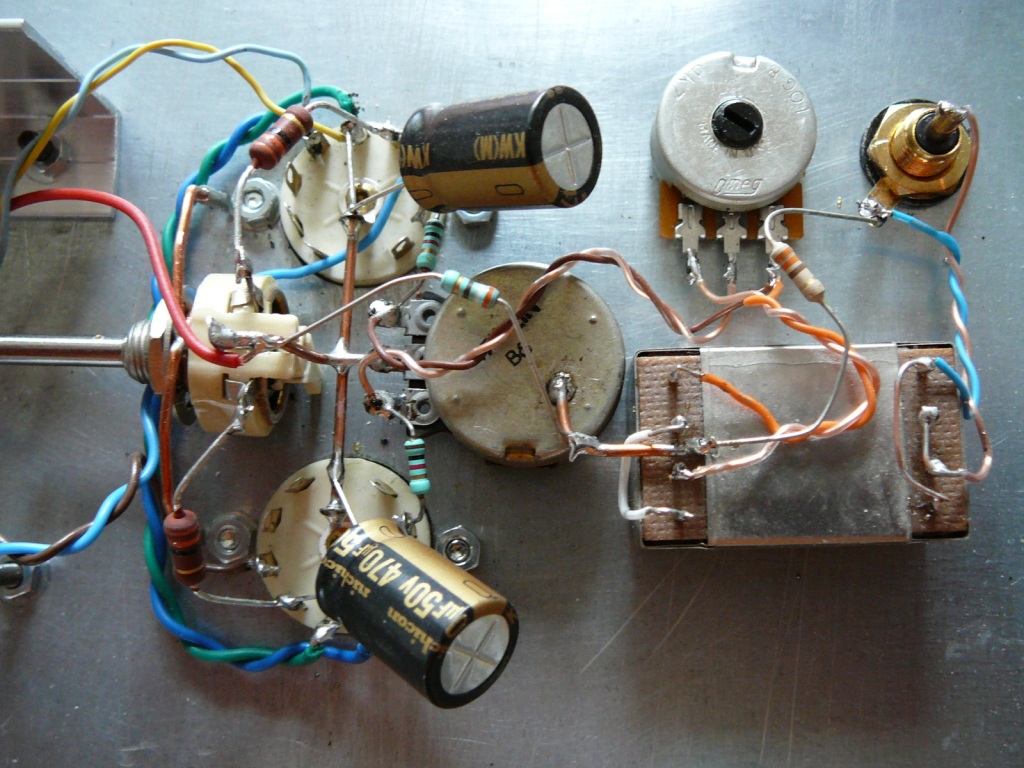

Une petite photo du dessous pour les 'voyeurs' Wink



Le câblage, ainsi réalisé 'en dipoles' reliés par paires torsadées donne un bruit inférieur à moins de -120 dB (sous le bruit de la chaine de mesures dont je dispose).
De plus, il permet de laisser flotter totalement l'entrée en supprimant la résistance de 330 Ohms.

Pascal

09/04/2015 10:21:26
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
p ben
Normandie et Sud de Lyon
****


Messages : 552
Groupe : Enregistré
Inscription : 28/11/2011
Statut : Hors ligne
Message : #4
RE: SPUD PP de PBen - 'Albatre - Etigues'

Bonjour,

Merci de l'accueil chaleureux que vous avez fait à cet ampli, lors de la réunion des 16 17 Mai 2015.

Le message #1 a été mis à jour avec les derniers aménagements et le schéma.

Les transformateurs sont maintenant tous disponibles (Charly - Erato).
Ce sont des Dissident DA17 en sortie et DB193 pour l'alimentation.

Biens cordialement

Pascal B

Ce message a été modifié le: 18/05/2015 13:59:38 par p ben.

18/05/2015 13:32:17
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanphilippe
Posting Freak
*****


Messages : 2 625
Groupe : MELAUDIA.membre
Inscription : 21/01/2011
Statut : Hors ligne
Message : #5
RE: SPUD PP de PBen - 'Albatre - Etigues'

Bonjour Pascal,
J'aimerais beaucoup essayer un PP de 6C45 Spud sur mes 4001, je suis dans le 78, où habites tu? Serait il possible d'en emprunter un exemplaire?
Merci.


Mac mini, convertisseur Shanling DAC50, systeme Bose Cinemate, ca change pas mal.....
19/05/2015 17:30:08
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
p ben
Normandie et Sud de Lyon
****


Messages : 552
Groupe : Enregistré
Inscription : 28/11/2011
Statut : Hors ligne
Message : #6
RE: SPUD PP de PBen - 'Albatre - Etigues'

Bonsoir Jean-Philippe,

D'abord je réside dans la 'banlieue' sud de Lyon... C'est quand même à plus de 4 h de route du 78 !

Secundo, pour le prêt, pourquoi pas. Il faudra toutefois que je monte l'alimentation définitive, ne serait-ce que pour la sécurité.

Comme il n'existe qu'un ex à ce jour, je pourrais envisager de te le confier quelques jours début Juin en profitant d'un de mes séjours à Fécamp (Cote d'Albatre !).

Je serais ravi d'avoir d'autres retours que mes seules écoutes ! et celles de ce WE bien sur !

Pascal B

19/05/2015 20:59:57
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
brunop
Posting Freak
*****


Messages : 1 088
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #7
RE: SPUD PP de PBen - 'Albatre - Etigues'

C'est assez sympa tes petits montages simples (astucieux )et convainquant
à l'écoute.
Je reste persuadé que le même montage fait avec des WE 437 A ferait des
étincelles.
Amicalement
Bruno

20/05/2015 10:54:07
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
audiotechno
Yvelines ou Finistère
*****


Messages : 819
Groupe : MELAUDIA.membre
Inscription : 31/03/2009
Statut : Hors ligne
Message : #8
RE: SPUD PP de PBen - 'Albatre - Etigues'

@Pascal

Je ne peux que rejoindre mes petits camarades au sujet de la qualité de tes amplificateurs.
Le petit push-pull de 6C45 est absolument stupéfiant non seulement par la simplicité des moyens mis en œuvre mais aussi par la qualité de ce qui en sort.
J'ai bien sûr apprécié les amplis Kanéda amenés par Gilles et celui de Dominique-Tanguy qui fournissent un son excellent, mais j'ai été complètement bluffé par ce petit Spud.

Félicitations sincères.

Cordialement
Alain


TD Audioanalyse/Lurné-SME 3009-DL103-Préampli Phono Pacific - Volumio/Raspberry Pi3 + Carte sortie SPDIF – 4x15W Classe AB en bi-amplification analogique active - Tweeter Yamaha 4281b - TAD 4001/Yuichi Araï A290S - 38 cm TAD 1601B/Clos 170 L - Filtre actif numérique Nanodigi + Dacs Khadas
20/05/2015 11:45:35
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick
Le Perreux sur Marne (Val de Marne)
*****


Messages : 974
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #9
RE: SPUD PP de PBen - 'Albatre - Etigues'

Tou a fait d'accord avec Audiotechno.
Kanédas super et Spudds bluffants (notamment en bi amp avec les 2 versions).
Séances vraiment agréable, encore merci aux organisateurs et participants actifs.

20/05/2015 12:36:52
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanphilippe
Posting Freak
*****


Messages : 2 625
Groupe : MELAUDIA.membre
Inscription : 21/01/2011
Statut : Hors ligne
Message : #10
RE: SPUD PP de PBen - 'Albatre - Etigues'

Bruno, avec la rareté des WE437, leur prix et la difficulté à les apparier, ce n'est plus la meme musique, dans les deux sens!!!


Mac mini, convertisseur Shanling DAC50, systeme Bose Cinemate, ca change pas mal.....
20/05/2015 12:40:16
