Josca
Senior Member
****


Messages : 603
Groupe : Enregistré
Inscription : 01/07/2012
Statut : Hors ligne
Message : #1
Kanéda 10 à 70w

Bonjour
J'ai récupéré un ensemble quadri amplifié Kanéda datant des années 80.
il se compose d'un boitier contenant 3 amplis et un filtres passif 3 voies 6db
et d'un ampli 70w class A. Ce dernier m'intéresse beaucoup car je voudrai pouvoir le comparer aux réalisations récentes.Cependant une alim ne fonctionne pas correctement, les cartes amplis et transistors de puissance semblent bonnes.

Voulant contrôler au mieux le 70w, je m'aperçois que l'alim régulée positive 38v est conçu différemment des circuits du 50w. Contrairement à la branche négative qui utilise des 709, celle ci utilise un montage autre qui lui n'a pas été publié dans cet article.

http://www.asrr.org/biblioteca/Revue%20A...ANEDA.html

Quelqu'un connait il le montage et surtout comment fonctionne la protection, comment la (débrayer) pour vérifier les alims cartes amplis débranchés?
Cordialement
José

07/02/2015 14:11:24
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jerome
Senior Member
****


Messages : 596
Groupe : MELAUDIA.admin
Inscription : 08/02/2008
Statut : Hors ligne
Message : #2
RE: Kanéda 10 à 70w

Bonjour José,

Je ne connais pas le 70W, mais voici un scan de l'article d'origine, issu d'un livre de kanéda. Il y a le schéma de l'alim.


.pdf File  classe A 70W.pdf (Taille : 2.08 Mo / Téléchargements : 160)

En espérant que ça puisse t'aider,

Jérôme

07/02/2015 15:32:09
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
gillesni
Grand Amateur
*****


Messages : 1 866
Groupe : MELAUDIA.membre
Inscription : 18/01/2009
Statut : Hors ligne
Message : #3
RE: Kanéda 10 à 70w

Bonjour José,


Je ne suis pas spécialiste mais si ça se trouve, les différences que tu as notées sont simplement des tentatives de réparation hasardeuses?

A moins que tu ne veuilles conserver ces Kaneda dans leur état d'origine, tu aurais sans doute tout à gagner à les équiper d'alimentations identiques à celles équipant les Kaneda récents.

C'est sans doute assez simple à faire, en respectant évidement strictement les tensions et les puissances du schéma d'origine, mais ce serait probablement beaucoup plus performant.

Par contre, si les autres amplis fonctionnent, on pourra toujours faire quelques comparaisons avec eux.

Cordialement
Gilles


Cordialement
Gilles

Quelques amplis Kaneda, quelques compressions Onken, et quelques disques…
07/02/2015 16:33:49
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Josca
Senior Member
****


Messages : 603
Groupe : Enregistré
Inscription : 01/07/2012
Statut : Hors ligne
Message : #4
RE: Kanéda 10 à 70w

Bonsoir Gérome,

merci beaucoup, cela me confirme que le circuit de régulation puissance 35v sur le mien est légèrement différent il utilise pour la branche positive un 2sc1583 et non 709 et des tr 2sc184. Ce montage n'a pourtant pas été réparé, tous les composants passifs sont bien ceux préconisés par M Kanéda y compris les plaques AT20 pour le montage...

Bonsoir Gilles
Je veux bien les renseignements sur les schémas actuels et alim 50 et 70w classe A si ils existent toujours.

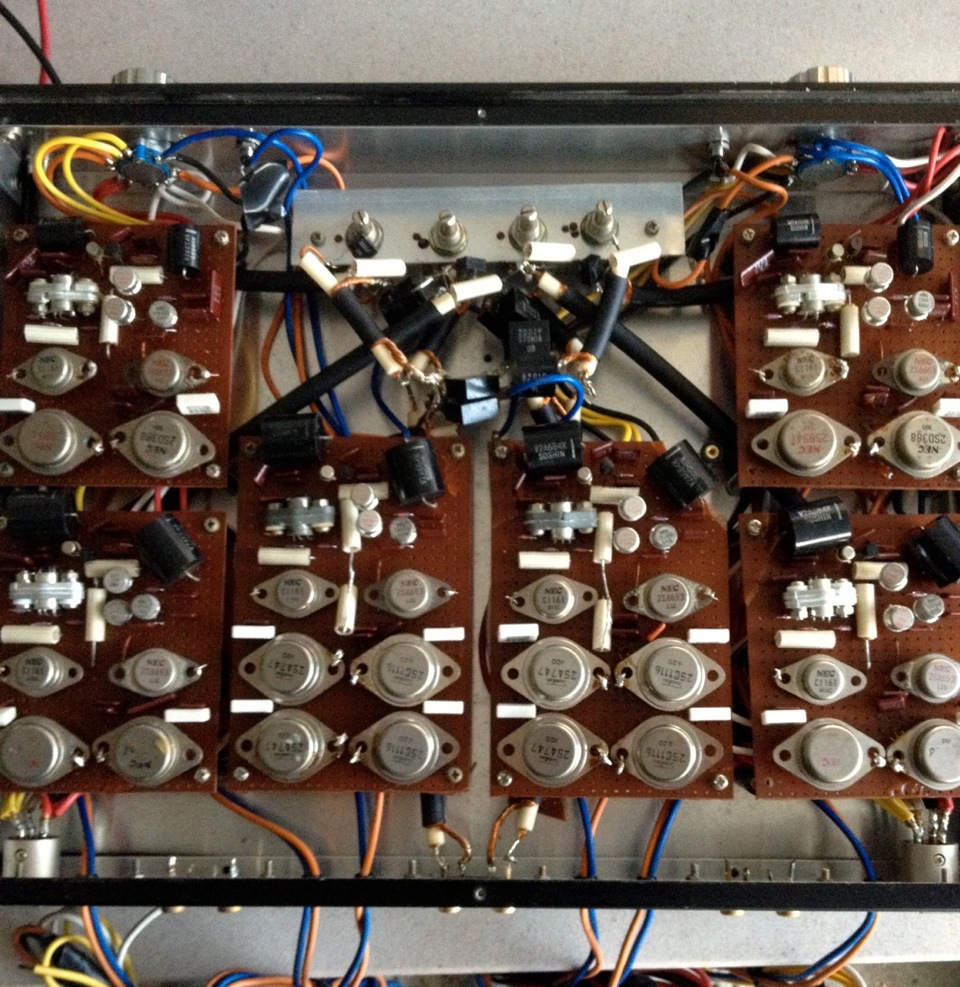

Regarde en pièce jointe les petits ampli, dis moi si cela te dit quelque chose. Tu remarqueras le filtrage 6DB pour les trois voies...

José


07/02/2015 19:17:54
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
gillesni
Grand Amateur
*****


Messages : 1 866
Groupe : MELAUDIA.membre
Inscription : 18/01/2009
Statut : Hors ligne
Message : #5
RE: Kanéda 10 à 70w

Bonsoir José,

Il se trouve que je suis justement en train de refaire un ancien ampli Kaneda dont les tensions d'alimentation sont à peu près les mêmes que celles de ton 70W.

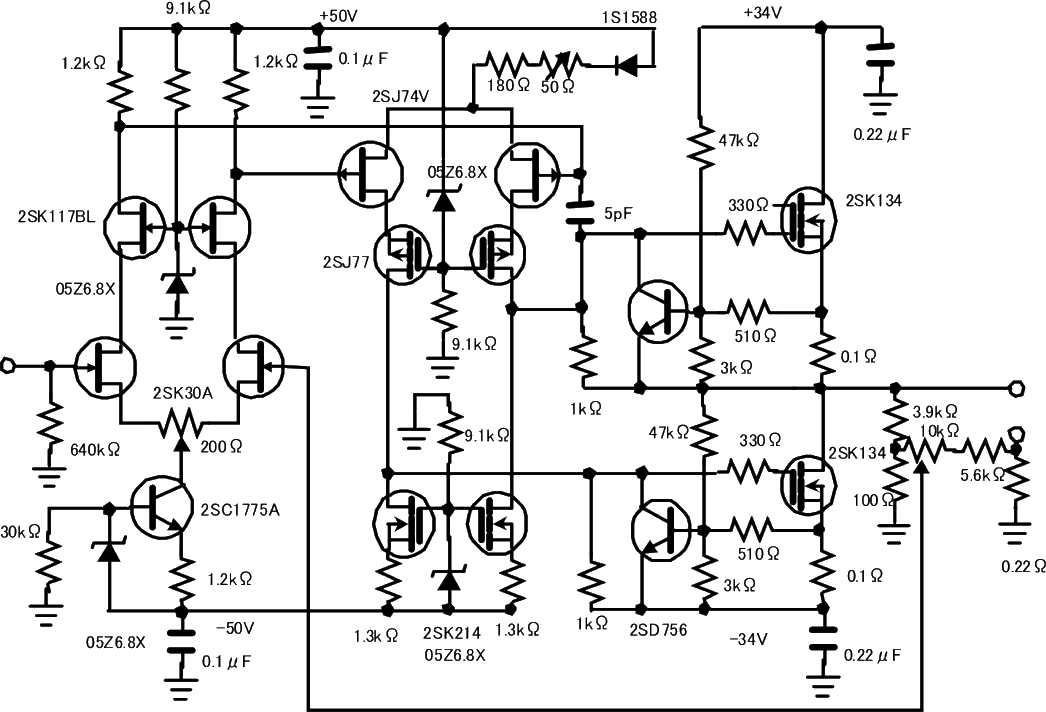

.doc File  2sk134.doc (Taille : 1.09 Mo / Téléchargements : 108)

Je compte lui faire une nouvelle alimentation en utilisant des diodes SIC et des condensateurs identiques à ceux équipant les circuits d'aujourd'hui.
La semaine dernière, j'ai reçu les deux transformateurs Rcore qui viennent de Selectronic.
Je suis en train de câbler le circuit de protection qui est une copie de celui du Kaneda N°225 adaptée au circuit de l'ampli (N°129, ou 131, ou autre?).



Je te ferai parvenir le schéma de ce que je me propose d'essayer dès que possible.

Cordialement
Gilles


Cordialement
Gilles

Quelques amplis Kaneda, quelques compressions Onken, et quelques disques…

Ce message a été modifié le: 08/02/2015 02:36:13 par gillesni.

08/02/2015 02:11:57
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
