Petites Onken: optimisation du filtre
Auteur Message
Sébastien
Crac boum hu !
*****


Messages : 2 234
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #1
Petites Onken: optimisation du filtre

Bonjour à tous,

Tel que mentionné, voici la nouvelle discussion entourant l'optimisation de mon filtre pour mes enceintes petites Onken.

Bref aperçu historique, j'ai construit ces enceintes l'été dernier et j'ai commencé à les utiliser avec des haut-parleurs Great Plains Audio 414-8B dans le dit caisson. Pour la deuxième voie, j'avais une compression Emilar EA-175 et un pavillon Emilar EH-800.

À ce moment là, je n'avais pas encore d'instruments de mesure. J'ai conçu un filtre Chebychev pour la compression avec circuit atténuateur et un filtre Bessel pour le 414-8B. Les deux filtres étaient d'ordre 2, soit -12 dB par octave.

En décembre, j'ai changé ma compression Emilar pour une TAD TD-2001. En attendant, j'ai toujours mon pavillon EH-800 qui "fait la job", mais je voulais aller vers un pavillon en bois fait pour la TD-2001. De là le pavillon réplique du Yuichi Arai A480-FL sur le point d'arriver.

En décembre, j'ai choisi de mettre simplement un petit condo de 1uF sur la TD-2001. Donc, pour l'heure, je suis sur ce filtre.

Voici quelques mesures:

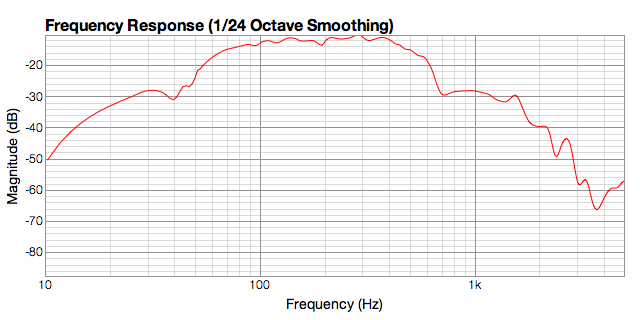

GPA 414-8B champ proche non filtré:



À suivre...

Sébastien


Technics SP-10 mk II, SME 312S, Ortofon X5-MC, Manley Chinook, Revox B77 mk I, Cambridge 840C, préamp 5687 DIY/transfos Tribute, miniDSP OpenDRC-AN, Kanéda 225, Onken: W, OS-500MT, SC-500 Wood et OS-5000T Esprit.
20/01/2015 02:57:31
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sébastien
Crac boum hu !
*****


Messages : 2 234
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #2
RE: Petites Onken: optimisation du filtre

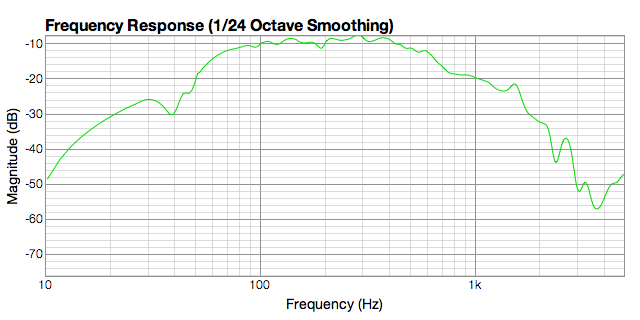

GPA 414-8B champ proche filtre 3mH et 18 uF :




Technics SP-10 mk II, SME 312S, Ortofon X5-MC, Manley Chinook, Revox B77 mk I, Cambridge 840C, préamp 5687 DIY/transfos Tribute, miniDSP OpenDRC-AN, Kanéda 225, Onken: W, OS-500MT, SC-500 Wood et OS-5000T Esprit.
20/01/2015 02:58:33
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sébastien
Crac boum hu !
*****


Messages : 2 234
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #3
RE: Petites Onken: optimisation du filtre

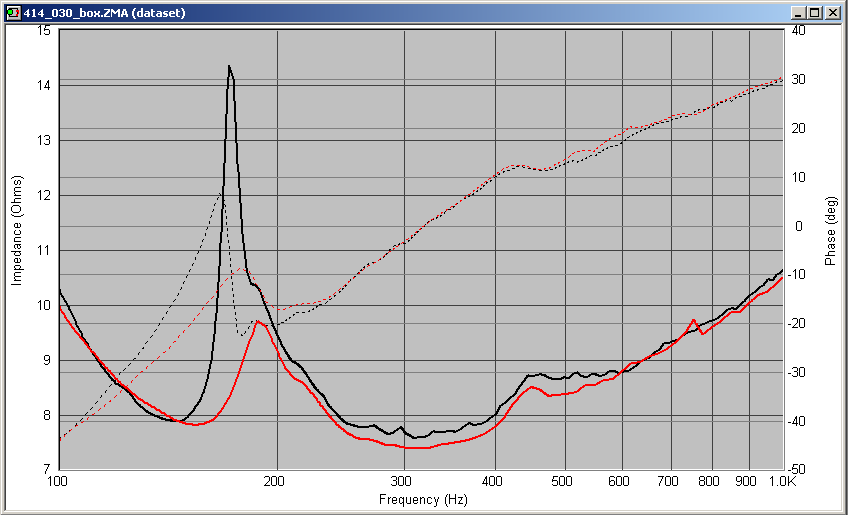

GPA 414-8B champ proche filtre 3mH et 33 uF :




Technics SP-10 mk II, SME 312S, Ortofon X5-MC, Manley Chinook, Revox B77 mk I, Cambridge 840C, préamp 5687 DIY/transfos Tribute, miniDSP OpenDRC-AN, Kanéda 225, Onken: W, OS-500MT, SC-500 Wood et OS-5000T Esprit.
20/01/2015 03:00:19
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sébastien
Crac boum hu !
*****


Messages : 2 234
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #4
RE: Petites Onken: optimisation du filtre

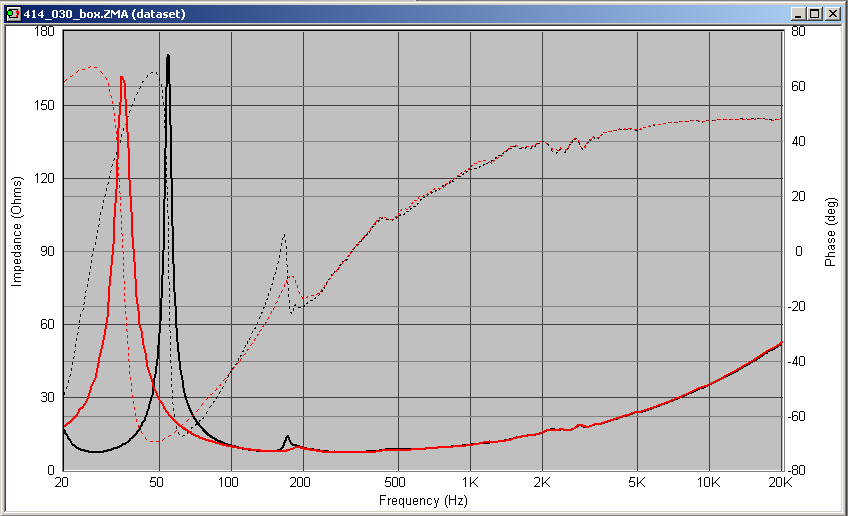

GPA 414-8B champ proche filtre 3mH et 51 uF :




Technics SP-10 mk II, SME 312S, Ortofon X5-MC, Manley Chinook, Revox B77 mk I, Cambridge 840C, préamp 5687 DIY/transfos Tribute, miniDSP OpenDRC-AN, Kanéda 225, Onken: W, OS-500MT, SC-500 Wood et OS-5000T Esprit.
20/01/2015 03:01:28
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sébastien
Crac boum hu !
*****


Messages : 2 234
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #5
RE: Petites Onken: optimisation du filtre

Impédance du 414-8B:




Technics SP-10 mk II, SME 312S, Ortofon X5-MC, Manley Chinook, Revox B77 mk I, Cambridge 840C, préamp 5687 DIY/transfos Tribute, miniDSP OpenDRC-AN, Kanéda 225, Onken: W, OS-500MT, SC-500 Wood et OS-5000T Esprit.
20/01/2015 03:21:05
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jys
Posting Freak
*****


Messages : 2 460
Groupe : Enregistré
Inscription : 23/02/2012
Statut : Hors ligne
Message : #6
RE: Petites Onken: optimisation du filtre

Sébastien a écrit :
Impédance du 414-8B
[attachment=9335]

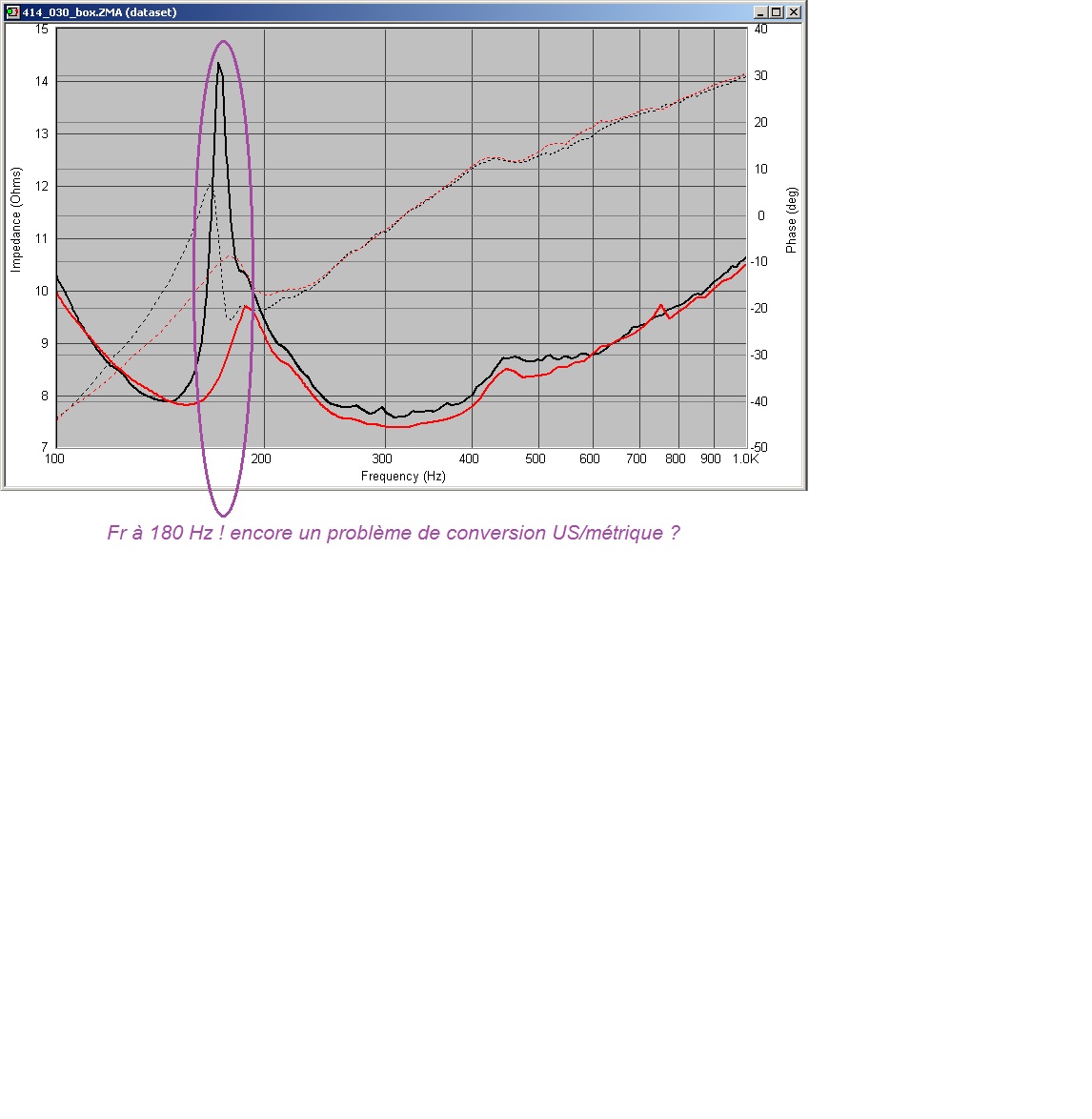

Alors Là, je suis franchement surlecuté ! c'est quoi cette 'mesure' ?


Cdt, jean-yves

Ce message a été modifié le: 20/01/2015 04:43:22 par jys.

20/01/2015 03:55:27
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sébastien
Crac boum hu !
*****


Messages : 2 234
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #7
RE: Petites Onken: optimisation du filtre

Bonjour Jean-Yves,

Tu as bien raison! Étrange que cette fréquence de résonance! Pour précision, cette mesure est la seule qui n'est pas de moi. Je l'avais trouvée sur DIYaudio. Je n'ai pas de "jig" actuellement pour prendre des mesures d'impédance.

J'ajoute une nouvelle mesure prise sur le même site. Celle-ci semble plus réaliste, quoique la fréquence de résonance m'apparaît encore haute. Le constructeur la donne pour 25 Hz.

Sébastien




Technics SP-10 mk II, SME 312S, Ortofon X5-MC, Manley Chinook, Revox B77 mk I, Cambridge 840C, préamp 5687 DIY/transfos Tribute, miniDSP OpenDRC-AN, Kanéda 225, Onken: W, OS-500MT, SC-500 Wood et OS-5000T Esprit.

Ce message a été modifié le: 20/01/2015 05:01:49 par Sébastien.

20/01/2015 04:59:15
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sébastien
Crac boum hu !
*****


Messages : 2 234
Groupe : MELAUDIA.membre
Inscription : 03/04/2014
Statut : Hors ligne
Message : #8
RE: Petites Onken: optimisation du filtre

Je poursuis relativement à la compression TAD TD-2001. Sur celle-ci, nous avons beaucoup plus d'informations. Pour l'instant, j'aimerais beaucoup essayer le filtre qui était ressorti de "l'entourloupette" de M. Hiraga, l'automne dernier lors d'une écoute Mélaudia. Le système semble "proche" du mien avec son Altec 416 et sa TD-2001. Quoiqu'on y trouve une 3e voie en la personne du tweeter ET-703 me semble.

Ce serait donc un essai à faire.

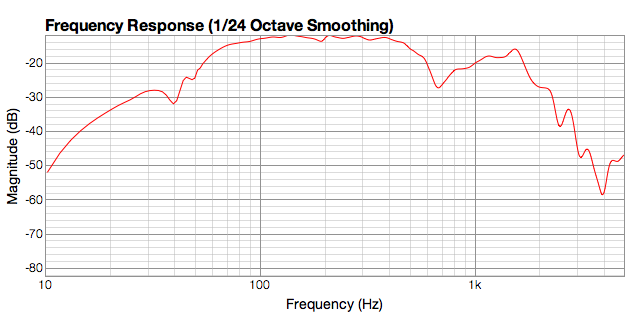

Pour info, mesure de la TD-2001 avec filtre 1uF à partir de 500 Hz, mais en champ lointain à la position d'écoute à environ 2,50 m:
