altec 211
Auteur Message
dom86
Senior Member
****


Messages : 318
Groupe : Enregistré
Inscription : 23/10/2013
Statut : Hors ligne
Message : #1
altec 211

Bonsoir à tous,
j'espère fabriquer bientôt des caissons altec 211(c'est pour remplacer des 4550 Onken).Je n'ai actuellement que le plan de la coupe horizontale, je suis à la recherche du plan coté de la face avant et éventuellement des renseignements complémentaires de quelqu'un qui les auraient construites.Doit on les amortir, les cotés pavillonnés seront sablés.Je vais utiliser du CTP bouleau en 30mm rolygrip

[attachment=890
D'avance merci.
Dominique.

08/12/2014 21:48:22
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanphilippe
Posting Freak
*****


Messages : 2 627
Groupe : MELAUDIA.membre
Inscription : 21/01/2011
Statut : Hors ligne
Message : #2
RE: altec 211

Je pense qu'il serait de sabler le fond également, beaucoup de pression sur le panneau arriére.


Mac mini, convertisseur Shanling DAC50, systeme Bose Cinemate, ca change pas mal.....
08/12/2014 22:16:45
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
stephane
Posting Freak
*****


Messages : 1 695
Groupe : Enregistré
Inscription : 09/02/2008
Statut : Hors ligne
Message : #3
RE: altec 211

Club double 16"
"Laissez les Bons Temps Rouler"
09/12/2014 08:29:44
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Bamboufou
Posting Freak
*****


Messages : 1 748
Groupe : Enregistré
Inscription : 21/11/2012
Statut : En ligne
Message : #4
RE: altec 211

Altecmaniac est demandé au parloir ! ( merci Michel .)

il a realisé ces 211 et ca marche fort bien !


Bien cordialement.
Gilles

Ce message a été modifié le: 09/12/2014 18:53:14 par Bamboufou.

09/12/2014 11:25:33
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
OUEST-TERNE-ELECTRIQUE
Senior Member
****


Messages : 401
Groupe : Enregistré
Inscription : 27/01/2013
Statut : Hors ligne
Message : #5
RE: altec 211

Altecmaniac est demandé au parloir ? !!!

Bon je vais le remplacé au pied levé en attendant.

Sur la photo ce serait plutôt ( le chien de Mickey ) des ALTEC 210 couchées dont on ne verrait pas l' évent du bas , à droite et à gauche pas visible sur cette photo .

Et à bien regarder c 'est pas sûr c' est peut-être un hybride de 211 et de 815 .......

M i C h E L.

Ce message a été modifié le: 27/01/2015 20:02:56 par OUEST-TERNE-ELECTRIQUE.

09/12/2014 18:52:39
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
dom86
Senior Member
****


Messages : 318
Groupe : Enregistré
Inscription : 23/10/2013
Statut : Hors ligne
Message : #6
RE: altec 211

Bonsoir,
quelqu'un sait il à quoi servent les 7 trous de diamètre 7,9mm ?.

Dominique.

09/12/2014 20:31:41
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
ALTECMANIAC
BRETAGNE (35)
****


Messages : 696
Groupe : Enregistré
Inscription : 31/08/2011
Statut : Hors ligne
Message : #7
RE: altec 211

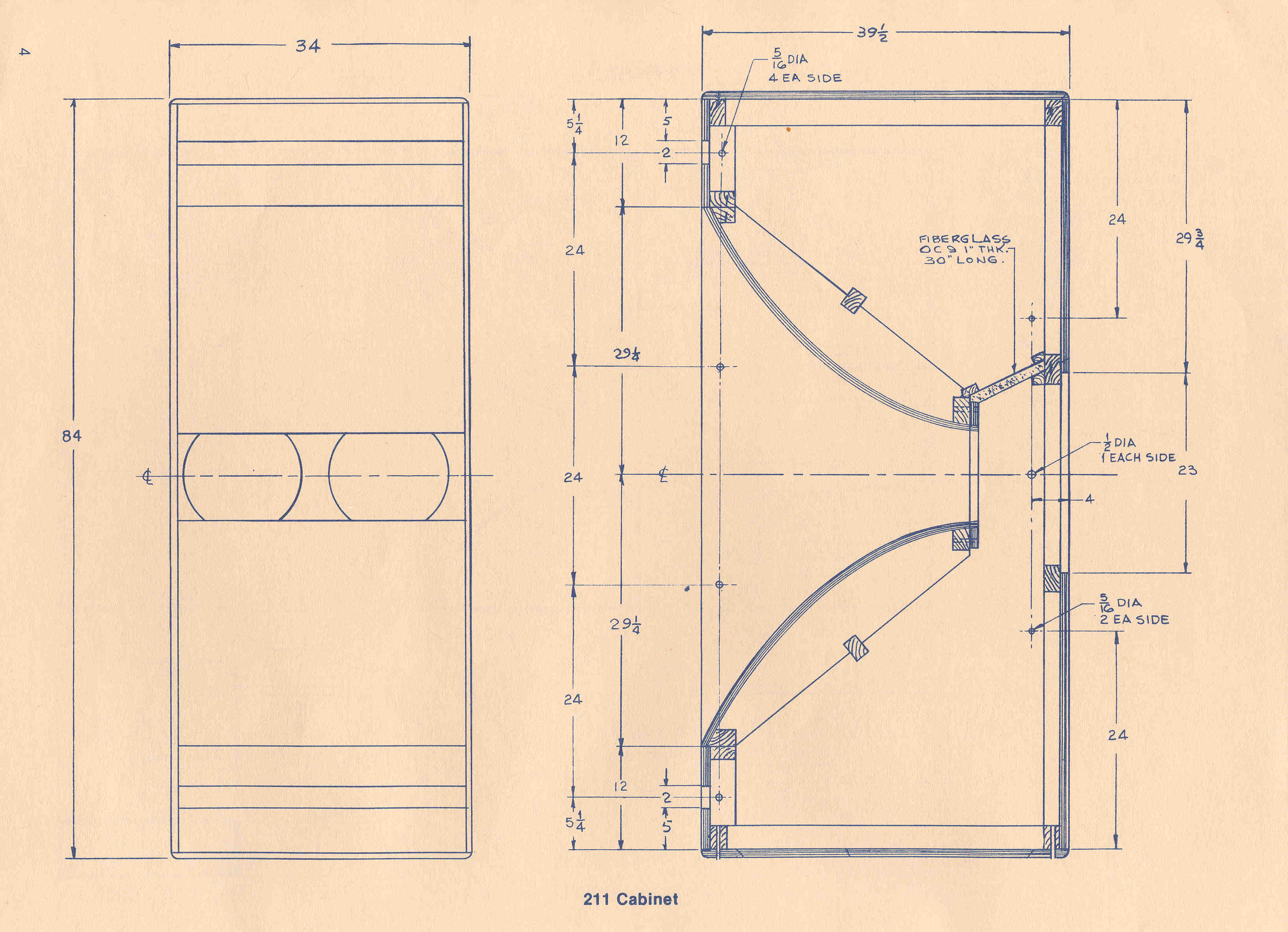

Bonsoir, joli projet, ci-joints les plans d'origine des 210 et 211, pour le pavillon il faut prendre les cotes sur celui de la 210.

Pour les trous Ø7.9 peut-être pour des pieds...?
Bon courage pour la suite.
Stéphane M.


A5X passif: ALTEC 515 (1948) membrane GPA+ GPA 288-16H/H511-E, Fostex T925A, renfort ALTEC 211 mono (2x515-16C GPA)
09/12/2014 20:48:35
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
OUEST-TERNE-ELECTRIQUE
Senior Member
****


Messages : 401
Groupe : Enregistré
Inscription : 27/01/2013
Statut : Hors ligne
Message : #8
RE: altec 211

Bamboufou a écrit :
Altecmaniac a realisé ces 211 et ca marche fort bien !


Et c'est rien d' le dire !

M i C h E L .

Ce message a été modifié le: 09/12/2014 21:17:55 par OUEST-TERNE-ELECTRIQUE.

09/12/2014 21:17:11
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Banned
*****


Messages : 2 306
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #9
RE: altec 211

dom86 a écrit :
Bonsoir,
quelqu'un sait il à quoi servent les 7 trous de diamètre 7,9mm ?.

Dominique.


Oui moi....

Pour la fixation des ailes ou le couplage de caissons.

PFB


Enceintes bibliothèque plastoc+subwoofer replastoc. 60 millions d'albums sous l'index et 3000 disques sur étagère.
09/12/2014 21:43:44
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Sato
Amateur de pavillon
****


Messages : 584
Groupe : Enregistré
Inscription : 28/03/2009
Statut : Hors ligne
Message : #10
RE: altec 211

Projet Kolosal...;que pensez vous mettre au dessus de la 211?......


Onken/JBL 4550 sablé+Sato+Altec 299 A8+Altec 511B+909 8A+JBL2402H, voie centrale Altec 817+Altec 4168C+Crown XTI 1002 Sato+Altec 2998A+Altec 511B+909 16A+JBL2402H, Grave cinéma 10 HP sur 10 KW, FP10000+ Crown XTI 2002+ Ecran 4 m (16/9+2.35) de base Microperf Oray+Vivitek1188
11/12/2014 21:00:54
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
