Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B
Auteur Message
Dominique-Tanguy
Posting Freak
*****


Messages : 5 573
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #1
Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Bonjour à tous,

J'ai pris le temps de mesurer mes pavillons Arai (non utilisés actuellement) avec mes moteurs Yamaha et Altec.

Voici le pavillon:

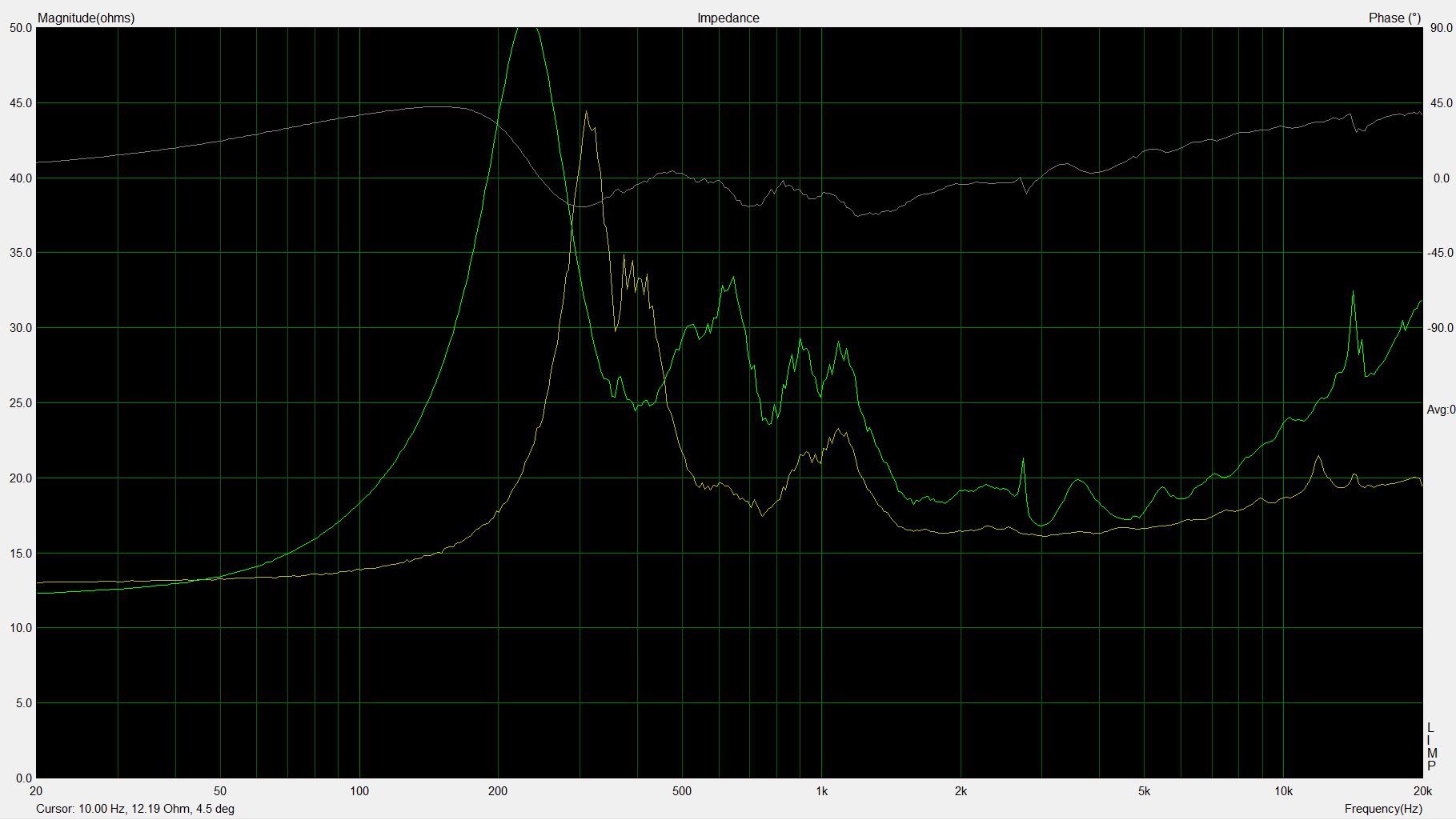

Voici la mesure d'impédance. La réponse du Yamaha est en jaune:

La réponse en fréquence et la distorsion (Altec en vert) :



Et enfin le délai de groupe (Altec en vert) :



En faisant attention à ne pas raccorder trop bas, et en boostant un peu pour remonter les aigus, il apparaît que ce petit pavillon pourrait servir dans un bon système deux voies. L'Altec donne de très bons résultats à la mesure, monte plus haut et montre un peu moins de distorsion que le Yamaha. La chute dans les aigus est douce et progressive, la membrane monte bien... (Altec en vert).



Cordialement,

Dominique T



Fichier(s) joint(s) Miniature(s)


Cordialement,

Dominique T

http://unepassionaudiophile.fr/

Ce message a été modifié le: 26/04/2014 14:26:00 par Dominique-Tanguy.

26/04/2014 13:59:34
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanphilippe
Posting Freak
*****


Messages : 2 609
Groupe : MELAUDIA.membre
Inscription : 21/01/2011
Statut : Hors ligne
Message : #2
RE: Mesures pavillon ARAI 290 ets moteurs Altec 291-16A et Yamaha 6681B

Bonjour Dominique,
Une chose m'interpelle, il semble que ton pavillon ne soit pas conforme au pavillon d'origine, les cotés ne sont pas droits mais coubés sur celui de Yuichi Arai, normalement la courbe devrait étre beaucoup plus belle dans la zone 600. Qui a fait ce pavillon?


Mac mini, convertisseur Shanling DAC50, systeme Bose Cinemate, ca change pas mal.....
26/04/2014 14:32:53
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 5 573
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #3
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Bonjour Jean-Philippe,

Le pavillon est conforme. Les parois latérales intérieures sont courbes. Il a été fabriqué par Franck Delbauve.

La courbe autour de 600 me semble très bien, quand on sait qu'a ces fréquences et dans un milieu réverbérant, on obtient facilement ce genre de creux à cause des annulations de fréquence...

J'ai eu le même problème avec les mesures des 1505B.

Crdt

Dominique T


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
26/04/2014 14:40:27
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
folkdeath95
Posting Freak
*****


Messages : 1 595
Groupe : Enregistré
Inscription : 12/11/2011
Statut : Hors ligne
Message : #4
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Ce n'est pas facile d'être sûr à 100%, mais, sur la première photo, j'ai l'impression que les côtés sont bien courbés.

Mikael

Edit: Dominique-Tanguy a répondu pendant que je tapais mon message.


Petite Onken/Altec 414-8B+Altec 808-8B/membranes alu GPA/Altec 811; Clone Firstwatt Aleph J; Technics SP10 MkII/Schick 9"/Phasemation PP300/AudioNET PAM; Sphinx Myth 9 MkII

Ce message a été modifié le: 26/04/2014 14:44:30 par folkdeath95.

26/04/2014 14:43:01
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jys
Posting Freak
*****


Messages : 3 294
Groupe : MELAUDIA.membre
Inscription : 23/02/2012
Statut : En ligne
Message : #5
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Bonjour,
Super, très intéressant !

L'Altec est remarquable dans le dégradé harmonique de la distorsion (pas de chevauchement dans le bas), je pense que c'est du à la géométrie des piéces de phase qui rend la Yamaha plus sensible à la charge acoustique du pavillon dans les basses fréquences
la pièce de phase est absolument fondamentale dans un moteur car elle charge l'équipage mobile (géométrie radiale ou concentrique, nombre et implantation des canaux) et forme par concentration un front d'onde acoustique (dépendant fortement des fréquences à reproduire et de l’efficacité recherchée)
La géométrie de cette pièce est la signature métrologique et/ou musicale d'un moteur

Nul doute qu'avec une linéarisation numérique cela doit faire du médium-aigu de qualité...

Aurais-tu les plans cotés de ce pavillon ?

Cdt
Jean-Yves

26/04/2014 15:02:45
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 5 573
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #6
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Bonjour Jean-Yves,

Voici le site de référence :

http://www.geocities.jp/arai401204/

Pour l'instant, je voulais juste comparer les deux moteurs dans les mêmes conditions (pavillon et position micro).

Si cela intéresse, je pourrai mesurer le pavillon dans de meilleurs conditions pour établir une courbe plus propre qui pourrait servir à décider d'une stratégie de filtrage pour le raccordement avec un hp de basse.

Crdt

Dominique T


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
26/04/2014 15:48:56
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jeanphilippe
Posting Freak
*****


Messages : 2 609
Groupe : MELAUDIA.membre
Inscription : 21/01/2011
Statut : Hors ligne
Message : #7
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Dominique, je pense que ton pavillon est le 290S, n'est ce pas?


Mac mini, convertisseur Shanling DAC50, systeme Bose Cinemate, ca change pas mal.....
26/04/2014 16:33:29
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jys
Posting Freak
*****


Messages : 3 294
Groupe : MELAUDIA.membre
Inscription : 23/02/2012
Statut : En ligne
Message : #8
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Dominique-Tanguy a écrit :
Voici le site de référence :
http://www.geocities.jp/arai401204/


Merci, pur bonheur...("ça paye l’œil" comme on disait dans les ateliers d'antan)...de la belle ouvrage, bien conçue et magnifiquement réalisée

26/04/2014 17:10:56
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dul
Senior Member
****


Messages : 288
Groupe : Enregistré
Inscription : 20/06/2012
Statut : Hors ligne
Message : #9
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Connaissant bien les pavillons Arai (et les trouvant excellents soit dit en passant ;p ) je peux garantir qu'il s'agit en effet d'un 290S. On peut d'ailleurs voir les demi-ailettes collées a l'intérieur sur les parois gauche et droite.

26/04/2014 17:25:43
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dul
Senior Member
****


Messages : 288
Groupe : Enregistré
Inscription : 20/06/2012
Statut : Hors ligne
Message : #10
RE: Mesures pavillon ARAI 290 moteurs Altec 291-16A et Yamaha 6681B

Et j'oublais: il est magnifique, felicitations a F.Delbauve.

26/04/2014 17:26:47
