Pour un SE de plus....
Auteur Message
AndréJ
Senior Member
****


Messages : 505
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #1
Pour un SE de plus....

Bon, tout ça n'est pas très original...
Et a déjà été présenté ailleurs...

Mais ça a pas mal avancé...

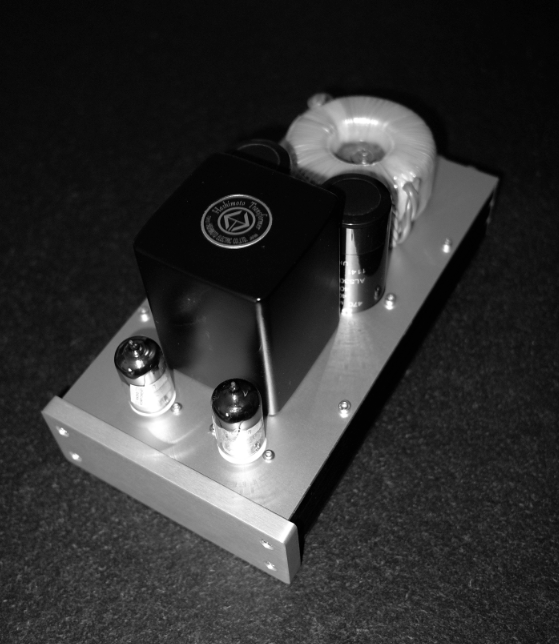

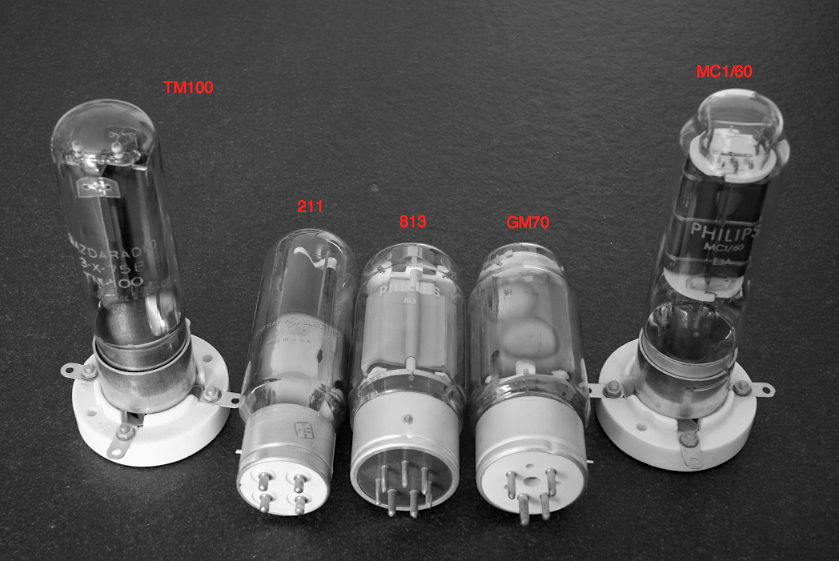

SE de TM100, MC1/60, 211 et, plus tard, quand j'aurai l'étage d'entrée adapté (6SN7+ 10Y/VT25), 845, en construction en ce moment chez moi.... L'étage d'entrée/driver est confié à des EC86, et est monté sur un coffret séparé.


Cet étage est terminé et validé. Il concernera les triodes de puissance MC1/60, TM100 et 211 mais ne peut pas fournir assez de tension pour les 845 qui auront un autre étage étage/driver.

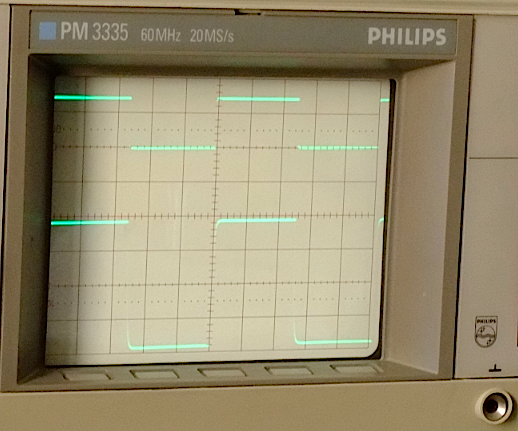

Réponse de l'étage d'entrée à EC86 (en bas) pour un signal carré de sortie de 40V CàC, à 10 kHz, sur une charge de 50 kohm.



Sinus 40 v CàC 1kHz, superposé avec le signal d'entrée

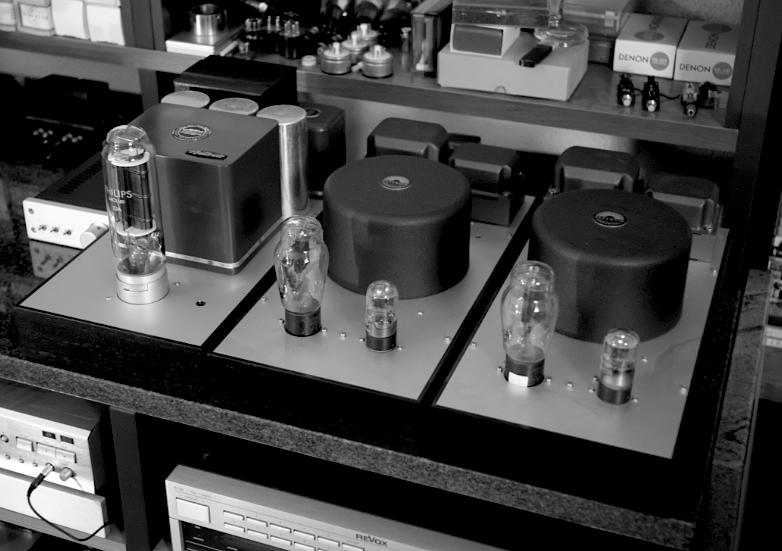

L'étage de puissance ne comporte que les triodes de puissance, leur alimentation (self Tamura et transfo d'alim Hexacom) et les transfos de sortie (Tamura F2013).... Ci dessous en photo (ce n'est pas encore terminé) à gauche de mes SE de VT52.




Pour le fun



A plus
André


Denon DP6000, FR66S, DL103, SPU, RIAA LT1028, Tuner Revox B760 et B260, Amplificateur perso SE de 211 (TM100, RS237, MC1/60) étage d'entrée C3g, Enceintes Grave Altec/LMC Iconic 612, Altec (GPA) 515-8C, TAD TD2001 Ledauphin

Ce message a été modifié le: 29/09/2013 13:19:18 par AndréJ.

28/09/2013 18:33:57
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
AndréJ
Senior Member
****


Messages : 505
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #2
RE: Pour un SE de plus....

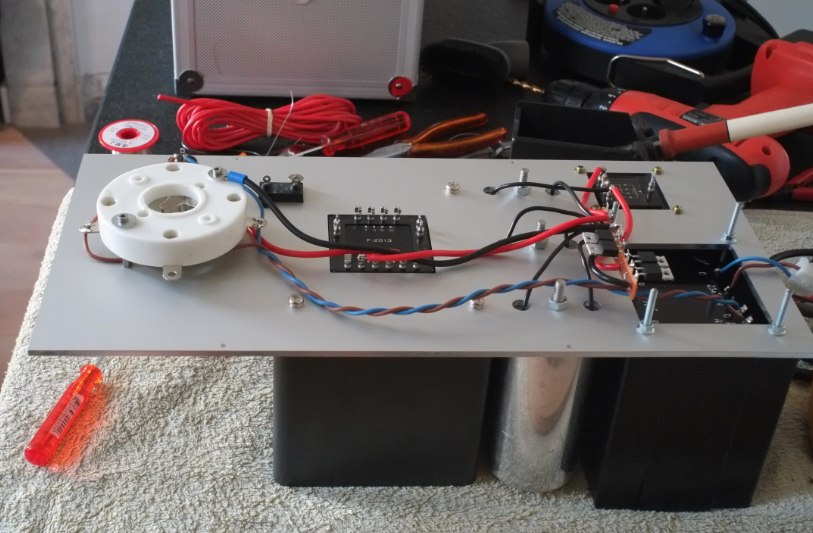

Ça a bien avancé sur le front des grosses triodes, le câblage d'un bloc est presque terminé.

A droite la partie haute tension, avec le pont de diodes FRED, les capas de filtrage, la self de filtrage et le transfo d'alim.

à gauche la partie triode. On voit le point de masse où se trouve la cosse avec le manchon bleu.



Mise à feu, peut être ce soir, peut être début de semaine (plus probablement)....

A plus
André


Denon DP6000, FR66S, DL103, SPU, RIAA LT1028, Tuner Revox B760 et B260, Amplificateur perso SE de 211 (TM100, RS237, MC1/60) étage d'entrée C3g, Enceintes Grave Altec/LMC Iconic 612, Altec (GPA) 515-8C, TAD TD2001 Ledauphin

Ce message a été modifié le: 29/09/2013 18:35:20 par AndréJ.

29/09/2013 16:39:07
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jerome
Senior Member
****


Messages : 621
Groupe : MELAUDIA.admin
Inscription : 08/02/2008
Statut : Hors ligne
Message : #3
RE: Pour un SE de plus....

Bonjour André,

Joli travail, comme d'habitude...

Une question : tu comptes faire comment pour changer la tension filament 4V/10V ?

Je songeais à une source de courant 3.3A (avec un LM338 ou équivalent), ce qui permet de passer automatiquement de l'un à l'autre sans risque d'oubli malheureux. Çà limiterait aussi l'inrush current à l'allumage.

Mais je crains les effets de bord incontrôlé (genre emballement thermique).

A+

Jérôme

01/10/2013 09:59:20
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
AndréJ
Senior Member
****


Messages : 505
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #4
Shy  RE: Pour un SE de plus....

Merci Jérôme

Pour passer de 10 à 4 V, je pensais juste souder et dessouder....
En plus je suis en 4 V alternatif et 10 V continu.

A plus
André

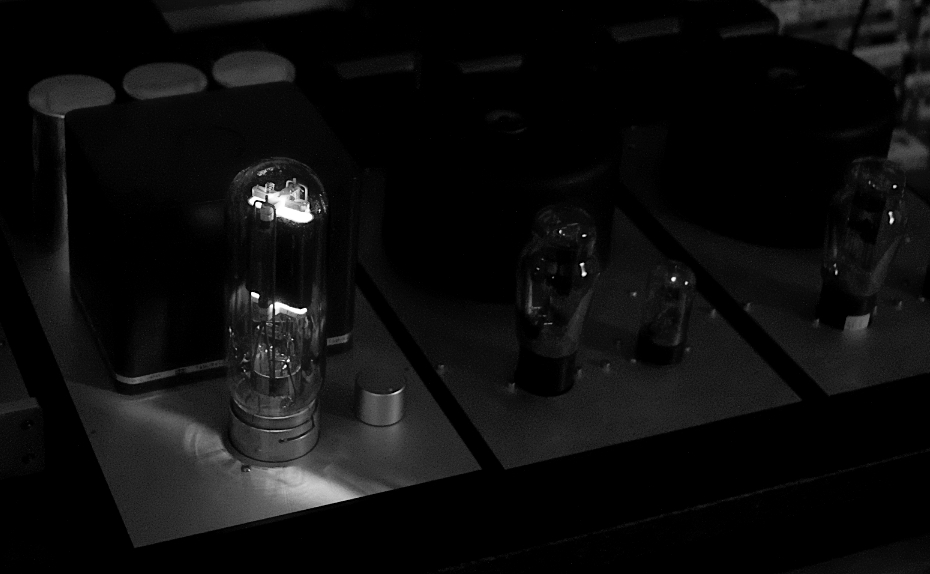

ça luit...




Denon DP6000, FR66S, DL103, SPU, RIAA LT1028, Tuner Revox B760 et B260, Amplificateur perso SE de 211 (TM100, RS237, MC1/60) étage d'entrée C3g, Enceintes Grave Altec/LMC Iconic 612, Altec (GPA) 515-8C, TAD TD2001 Ledauphin

Ce message a été modifié le: 01/10/2013 22:02:50 par AndréJ.

01/10/2013 22:01:35
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jerome
Senior Member
****


Messages : 621
Groupe : MELAUDIA.admin
Inscription : 08/02/2008
Statut : Hors ligne
Message : #5
RE: Pour un SE de plus....

AndréJ a écrit :
je suis en 4 V alternatif et 10 V continu.


Ah, il y a une raison particulière à ce choix ?

Jérôme

02/10/2013 17:18:24
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
AndréJ
Senior Member
****


Messages : 505
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #6
RE: Pour un SE de plus....

Oui, à 10V le bruit est plus important.

A plus
André


Denon DP6000, FR66S, DL103, SPU, RIAA LT1028, Tuner Revox B760 et B260, Amplificateur perso SE de 211 (TM100, RS237, MC1/60) étage d'entrée C3g, Enceintes Grave Altec/LMC Iconic 612, Altec (GPA) 515-8C, TAD TD2001 Ledauphin
02/10/2013 19:02:57
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
AndréJ
Senior Member
****


Messages : 505
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #7
RE: Pour un SE de plus....

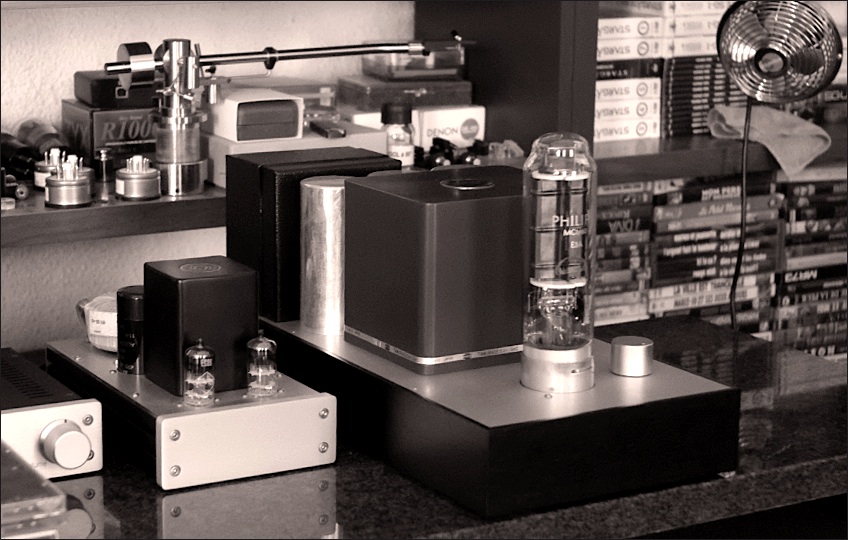

Premières écoutes en mono.... c'est très prometteur.



A plus
André


Denon DP6000, FR66S, DL103, SPU, RIAA LT1028, Tuner Revox B760 et B260, Amplificateur perso SE de 211 (TM100, RS237, MC1/60) étage d'entrée C3g, Enceintes Grave Altec/LMC Iconic 612, Altec (GPA) 515-8C, TAD TD2001 Ledauphin
06/10/2013 21:44:47
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
AndréJ
Senior Member
****


Messages : 505
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #8
RE: Pour un SE de plus....

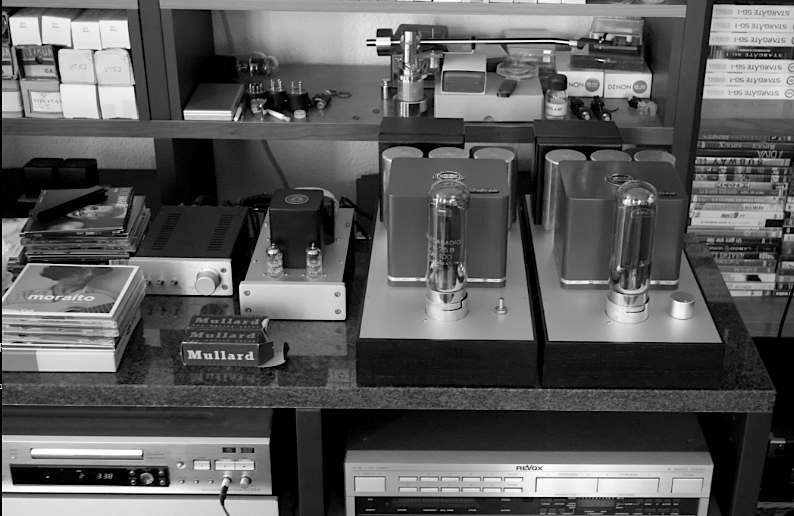

Par deux, c'est pas mal, même si le deuxième n'est pas encore terminé.

A plus
André




Denon DP6000, FR66S, DL103, SPU, RIAA LT1028, Tuner Revox B760 et B260, Amplificateur perso SE de 211 (TM100, RS237, MC1/60) étage d'entrée C3g, Enceintes Grave Altec/LMC Iconic 612, Altec (GPA) 515-8C, TAD TD2001 Ledauphin
10/10/2013 21:41:00
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
AndréJ
Senior Member
****


Messages : 505
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #9
RE: Pour un SE de plus....

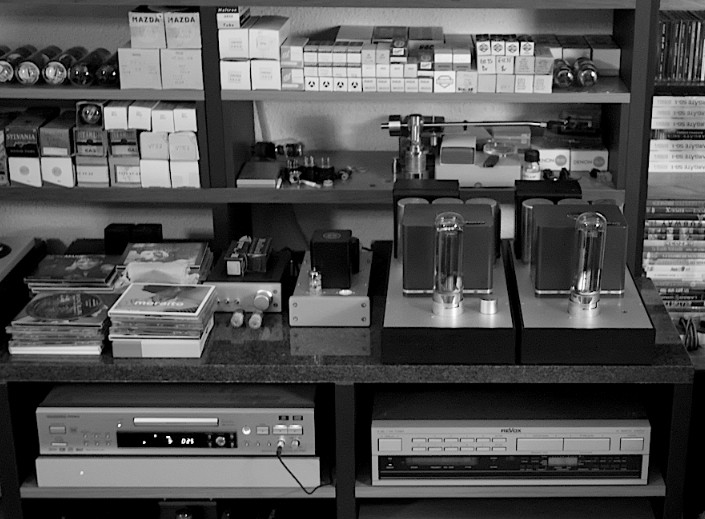

Premières écoutes en stéréo.... un SE sans limitations de puissance.... c'est vraiment très confortable....



A plus
André


Denon DP6000, FR66S, DL103, SPU, RIAA LT1028, Tuner Revox B760 et B260, Amplificateur perso SE de 211 (TM100, RS237, MC1/60) étage d'entrée C3g, Enceintes Grave Altec/LMC Iconic 612, Altec (GPA) 515-8C, TAD TD2001 Ledauphin
13/10/2013 16:29:04
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
EBA
Posting Freak
*****


Messages : 2 182
Groupe : Enregistré
Inscription : 20/12/2011
Statut : Hors ligne
Message : #10
RE: Pour un SE de plus....

Bonjour André,

Excellent travail. Très beau !

Il y a un point qui me chagrine. L'EC 86 ne passe que 2,2 watt et ayant essayer 2 drivers pour 845 / 211, cette puissance est trop juste pour combattre l'effet Miller / courant de grille de ces tubes.

D'après ce que j'ai relevé il faut minimum 6 watts et encore.

Ou tu as été chercher une source de courant ailleurs ?

Sinon impossible d'aller au max sans un renversement H2/H3 précoce.

Très cordialement.

Eric

13/10/2013 18:58:49
