Filtre passif série sur VOT - Mesure raccordement basse et médium
Auteur Message
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #1
Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

Bonjour ? tous,

J'ouvre ce sujet pour documenter la recherche d'une solution au probl?me suivant :

J'ai un doute sur le sens du branchement de mon moteur de pavillon. D'apr?s le sch?ma du filtre, il ne faut pas inverser la polarit?. La mesure de la courbe de r?ponse et le r?sultat d'?coute semblent indiquer le contraire.

En lisant le sujet ouvert par Jean-Michel, il appara?t que la solution, pour lever le doute, consiste ? mesurer la phase avec Arta.

Jusqu'? pr?sent, je n'ai jamais r?ussi ? utiliser cette fonction.

Le dimanche s'annon?ant pluvieux, je vais consacrer ma journ?e ? essayer d'appliquer le tutorial de Jean-Michel et partager les r?sultats.

Cordialement,

Dominique-t


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
15/07/2012 08:51:50
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #2
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

Premi?re question:

Je m'int?resse au raccordement vers 500 Hz, est ce que je n'ai pas int?r?t ? limiter la gamme de fr?quence pour la mesure ? quelque chose du genre 200-2000 Hz ?

Dominique


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
15/07/2012 08:53:45
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #3
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

J'ai r?ussi ? faire fonctionner la fonction CSD, gr?ce aux infos publi?es par Jean-Michel. Cela correspond bien ? la situation, le 2404 ?tant positionn? en avant pour des raisons pratiques. J'ai l'impression que le r?sultat montre un bon alignement du pavillon avec le 515-8G.

Par contre, j'ai suivi le tuto pas ? pas pour la phase, et je n'arrive pas ? un r?sultat concluant. Je joins le CSD et le PIR correspondant, si quelqu'un a 5 minutes pour regarder ce qui ne va pas...

Pour ce PIR, j'ai rapproch? le micro, qui est dans l'axe du 515-8B ? environ 1 m.

Dominique-t



Edit : j'ai voulu attacher le PIR, mais ?e ne semble pas possible...


Cordialement,

Dominique T

http://unepassionaudiophile.fr/

Ce message a été modifié le: 15/07/2012 11:53:17 par Dominique-Tanguy.

15/07/2012 09:55:09
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #4
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

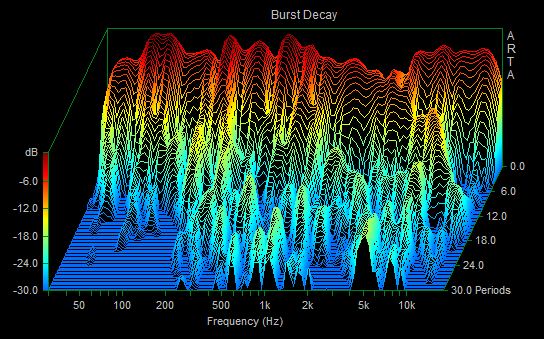

Voici le burst decay, je continue ? travailler sur la phase. je dois faire une erreur quelque part, mais je ne vois pas o??...




Cordialement,

Dominique T

http://unepassionaudiophile.fr/
15/07/2012 10:21:44
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #5
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

Ce que j'obtiens avec la phase...




Cordialement,

Dominique T

http://unepassionaudiophile.fr/
15/07/2012 10:26:18
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
pvrx
Posting Freak
*****


Messages : 1 441
Groupe : Enregistré
Inscription : 06/08/2011
Statut : Hors ligne
Message : #6
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

Bonjour
Le spectrogramme est bizarre : il montre un parfait alignement temporel dans la bande qui recouvre le raccordement ? 500 Hz (sans doute ? peaufiner encore compte tenu de ce que l'on observe entre 500 et 1000 Hz autour de 8ms), et donc aucun probl?me de phase, mais un d?calage de plus de 2ms soit pr?s de 70cm avec la bande des fr?quences sup?rieures ? 2,5 ou 3 kHz.
Il y a donc sans doute un HP d'aigu qui se raccorde ? cette fr?quence ? Alors il faudrait le reculer de 70 cm environ. A moins que tu ne disposes d'un filtre actif, auquel cas c'est facile.
Concernant ta courbe de phase, peux-tu la d?plier ?

Pascal

15/07/2012 10:46:58
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #7
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

Bonjour Pascal,

Pour l'aigu, c'est expliqu? plus haut. C'est un 2404 qui est mont? sur l'aile sup?rieure de la VOT. Je sais qu'il est trop en avant. par contre, je ne suis pas sens? couper si bas...

Pour la phase, c'est justement ce qui ne marche pas. Je fais unwrap, je clique sur fit et voi? ce que j'obtiens :



J'ai pourtant fen?tr? selon les instructions de Jean-Michel...


Cordialement,

Dominique T

http://unepassionaudiophile.fr/

Ce message a été modifié le: 15/07/2012 11:52:31 par Dominique-Tanguy.

15/07/2012 10:54:46
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
pvrx
Posting Freak
*****


Messages : 1 441
Groupe : Enregistré
Inscription : 06/08/2011
Statut : Hors ligne
Message : #8
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

Ca me para?t normal. Mais il faut que tu modifies l'?chelle pour faire appara?tre toute la courbe.
Pour le PIR, tu as essay? une simple copie d'?cran ?

15/07/2012 10:59:54
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #9
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

Merci Pascal, j'ai fait la b?tise de penser que FIT faisait la mise ? l'?chelle. Voici le r?sultat, mais que je ne sais pas interpr?ter... A priori, pas de marche d'escalier ? la fr?quence de coupure (vers 500 Hz)...

C'est un filtre passif s?rie.

Cordialement,

Dominique-t




Cordialement,

Dominique T

http://unepassionaudiophile.fr/

Ce message a été modifié le: 15/07/2012 11:34:03 par Dominique-Tanguy.

15/07/2012 11:27:31
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 6 012
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #10
RE: Filtre passif s?rie sur VOT - Mesure raccordement basse et m?dium

J'ai l'impression que ce qu'on observe entre 500 et 1000 Hz ? 8ms est li? ? une r?sonance. C'est ce qu'on semble voir sur le Burst Decay...

Dominique-t


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
15/07/2012 11:38:19
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
