DAC AD1865 NOS SRPP
Auteur Message
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 332
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #1
DAC AD1865 NOS SRPP

Bonjour,

Mon projet de DAC a d?j? ?t? ?voqu? sur cette discussion : http://forums.melaudia.net/showthread.php?tid=1623.

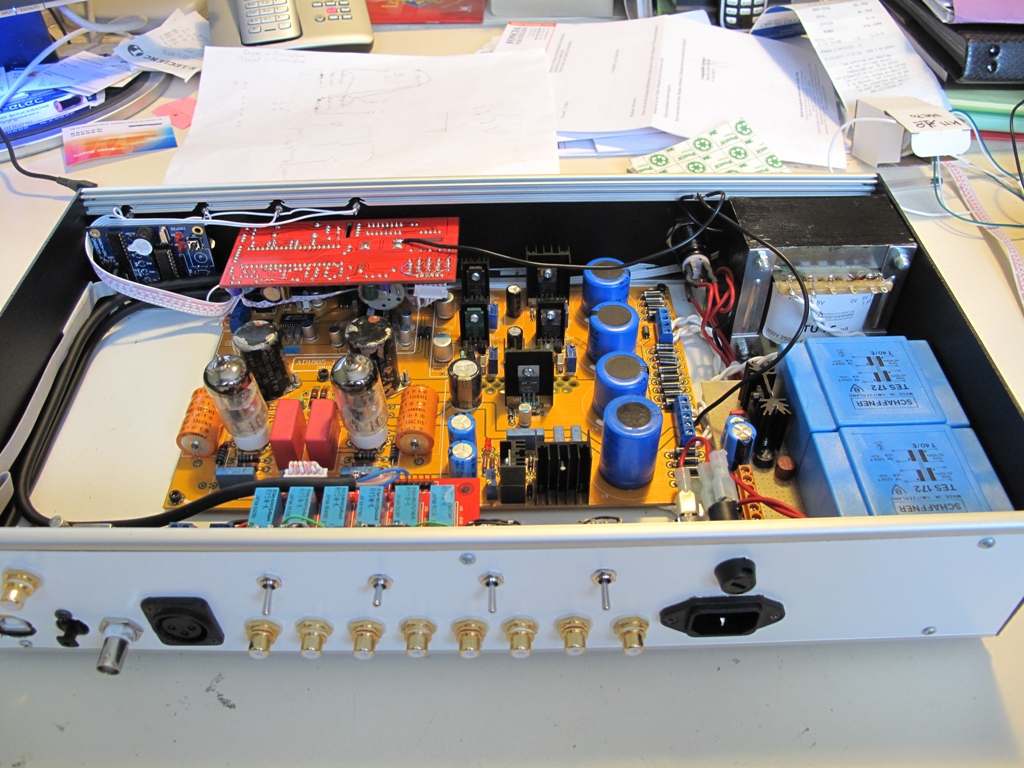

Il est maintenant en phase de r?alisation :

Ce DAC est une sorte de combin? ? la fois pr?ampli analogique/passif et convertisseur num?rique :

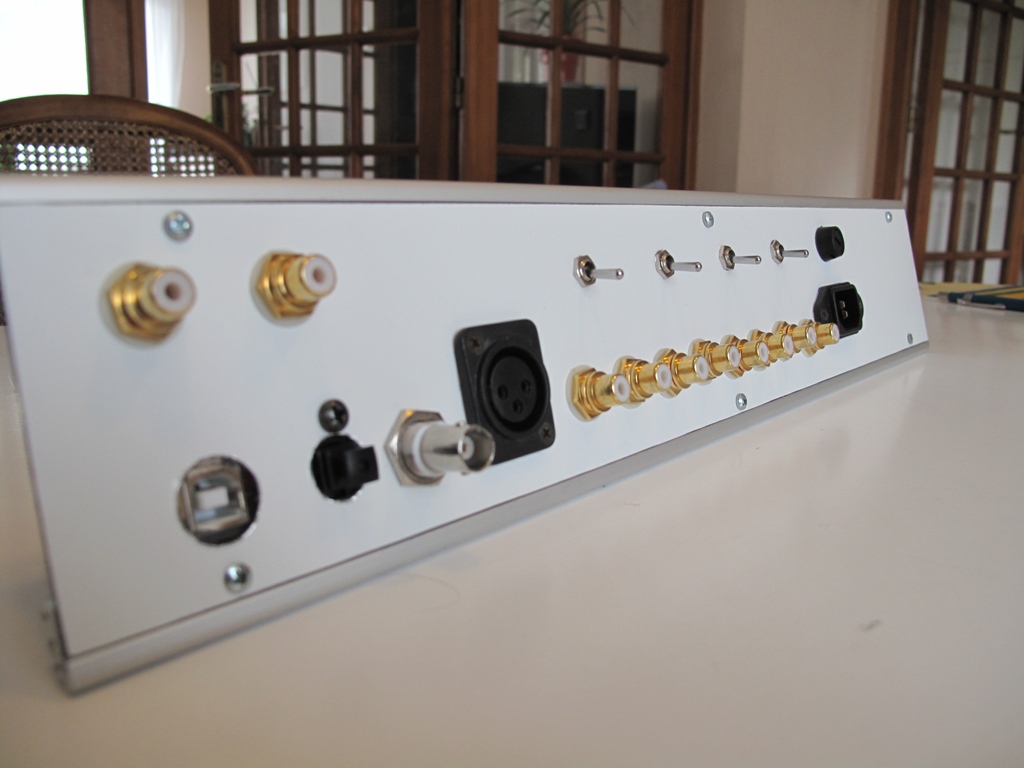

- Il est dot? de 4 entr?es RCA param?trables individuellement en analogique ou en num?rique.
- De plus, une des entr?es num?riques fait appel ? un "Multi Input Converter" qui peut traiter des signaux SPDIF/BNC, USB, AES/EBU et TosLink.
- Une t?l?commande prend en charge le r?glage du volume et la s?lection des entr?es.

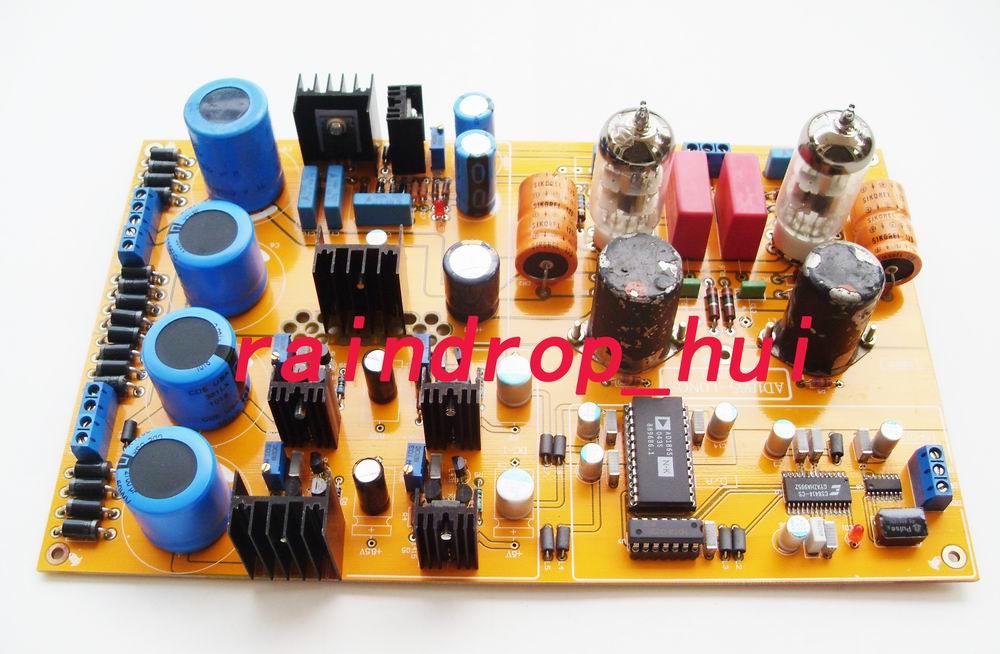

Le PCB principal du DAC est made in China. Son architecture s'apparente ? celle des DAC Audio Note ? ceci pr?t que leur buffer est en anode follower :AD1865+transfo de couplage+SRPP.
Le PCB est vendu avec un transfo de couplage de r?cup?ration probablement issu du d?mant?lement d'un central t?l?phonique ou d'une station d'acquisition de mesure sur un site d'essais nucl?aires...


Chipset :
DIR 26C32 + CS8414, DAC AD1865N-K NOS.

Power :
1) Use two regulation stages for the data reception and demodulation, parts of FET and a precision reference voltage IC for first regulator, the second regulated stage with a low resistance voltage regulator IC, CS8414 were two groups of independent secondary regulation.
2) DAC AD1865 chip use two regulation stage by MOSFET and Darlington regulator for 2nd stage regulation.

Analog circuits:
Use audio coupling transformer + tube SRPP circuit.
Sealed with oil vintage audio transformers for preamplifier (which can effectively isolate the digital clutter) of analog signals output from AD1865, the audio signal through the audio transformer step-up circuit for smoothing after the SRPP amplification.

Remark:
Les transfos de couplage sont des RCA de r?cup?ration (20K/600 ?tanche ? bain d'huile, #RCA 454831 / UTC G-5604)

Analog power supply :
Use fast recovery rectifiers, the filament resistance by Linear Technology LT1084 regulator IC for ultra-low DC power supply.

Components :
U.S. military grade DALE precision resistors for filament regulation power stage, U.S. production of AB carbon resistors from U.S. for high voltage and the analog amplifying section.
SRPP tube with 6N11, tube can be replaced by 6DJ8, 6922, E88CC, 7308, EIPCC88, 6H23, etc., directly

Power Source :
Digital section : 0-9V*2
Analog section : 0-9V*1 & 0-250V*1
Transfos d'alimentation CME Hexacom et Schaffner.

En pi?ce jointe le sch?ma du DAC et du "Multi Input Converter":



Fichier(s) joint(s)
.pdf File  Schematic WM8805-USB_J.pdf (Taille : 51.35 Ko / Téléchargements : 2375)
.pdf File  Schematic DAC AD1865_SRPP.pdf (Taille : 54.89 Ko / Téléchargements : 1921)

@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC AD1865 + SRPP E188CC, Ampli K209 Grand_Floyd, Altec 515-8G/VOT + Butt 12 dB + TAD TD4001/TH4001 + Yamaha JA-4281B, Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 06/04/2013 08:09:37 par Dominique.

27/07/2011 22:04:58
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Winterscheid (près Cologne)
*****


Messages : 5 885
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #2
RE: Projet DAC AD1865 SRPP NOS

Bonour Domiique,

Impressionnant ! J'ai h?te de lire ton compte-rendu d'?coute !

Est-ce que tu pr?vois de le pr?senter pendant l'ETF 2011 ?

Cordialement,

Dominique Tanguy[/align]


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
28/07/2011 12:05:39
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
rliyung
banlieue de Marciac (Gers)
*****


Messages : 2 475
Groupe : MELAUDIA.admin
Inscription : 08/02/2008
Statut : Hors ligne
Message : #3
RE: Projet DAC AD1865 SRPP NOS

Dominique-Tanguy a écrit :
Est-ce que tu pr?vois de le pr?senter pendant l'ETF 2011 ?


il y sera, s'il n'affole pas le compteur Geiger...
" Le PCB est vendu avec un transfo de couplage de r?cup?ration probablement issu du d?mant?lement d'un central t?l?phonique ou d'une station d'acquisition de mesure sur un site d'essais nucl?aires... "


mon système : http://forums.melaudia.net/showthread.php?tid=2443
28/07/2011 13:45:32
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jerome
Senior Member
****


Messages : 614
Groupe : MELAUDIA.admin
Inscription : 08/02/2008
Statut : Hors ligne
Message : #4
RE: Projet DAC AD1865 SRPP NOS

Le transfo va peut ?tre affoler le compteur Geiger, mais pas l'analyseur de spectre... si j'en crois la mention" FR +/-2dB 250/3500~"

J?r?me

28/07/2011 18:09:51
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 332
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #5
RE: Projet DAC AD1865 SRPP NOS

jerome a écrit :
Le transfo va peut ?tre affoler le compteur Geiger, mais pas l'analyseur de spectre... si j'en crois la mention" FR +/-2dB 250/3500~"

Effectivement, le doute m'habite. C'?tait la bande passante du r?seau t?l?phonique commut?.
- M?me en MP3, ?a fera un son ?triqu? !


@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC AD1865 + SRPP E188CC, Ampli K209 Grand_Floyd, Altec 515-8G/VOT + Butt 12 dB + TAD TD4001/TH4001 + Yamaha JA-4281B, Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.
28/07/2011 18:48:21
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 332
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #6
RE: Projet DAC AD1865 SRPP NOS

Bonjour,

Comme je l'?crivais pr?c?demment, ce appareil fait aussi office de pr?ampli passif.

Voici quelques d?tails sur ses fonctionnalit?s et les solutions mises en oeuvre:

S?lection des entr?es et r?glage du volume par t?l?commande :

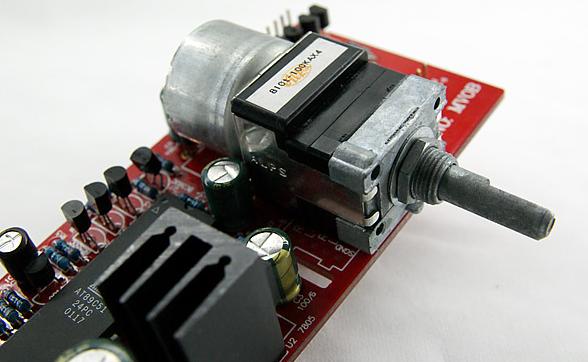

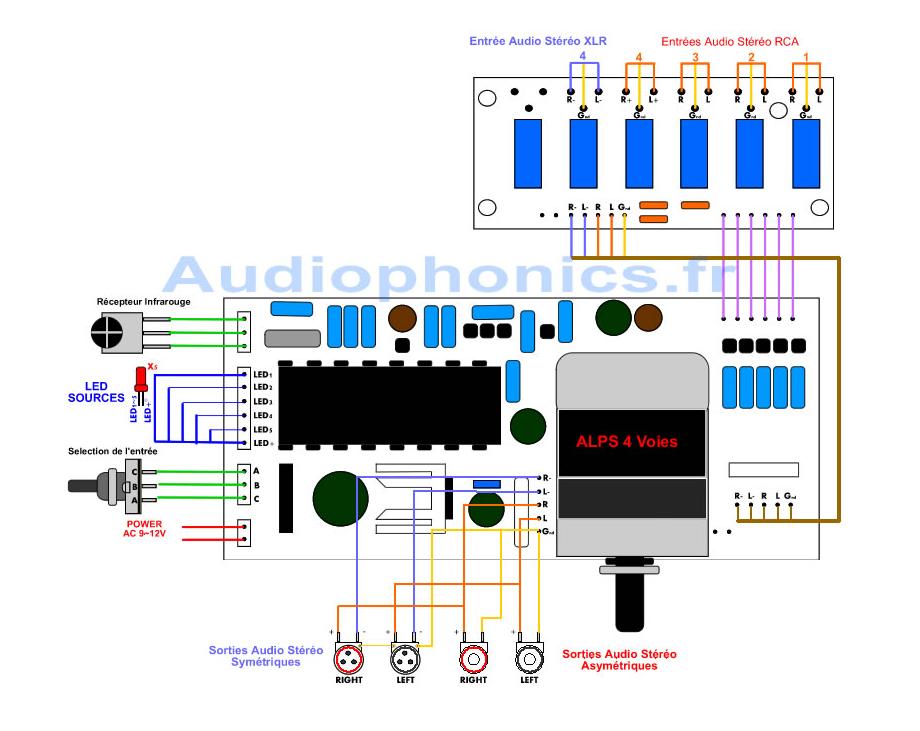

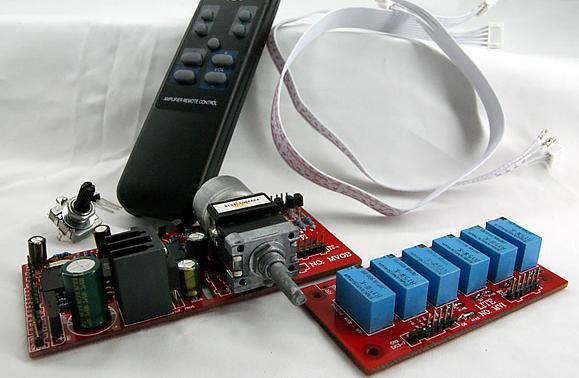

J'ai opt? pour un KIT Lite MV4/MV6 vendu chez AudioPhonics. Je connais bien ce module pour l'avoir d?j? int?gr?, moyennant quelques modifications dans mon DCX2496. D'origine, il est pr?vu pour une sortie volume unique D/G. Dans le DCX2496, la modification a consist? ? cr?er 6 sorties volume D/G en utilisant le potentiom?tre Alps 6 voies fourni avec le module.

La donne est diff?rente pour l'int?gration de ce module dans le DAC. Mon cahier des charges pr?voit que chacune des 4 entr?es puisse v?hiculer un signal analogique directement vers le potentiom?tre de sortie ou recevoir un signal num?rique SPDIF qui transite par le DAC avant d'?tre diriger en analogique vers le potentiom?tre de sortie.

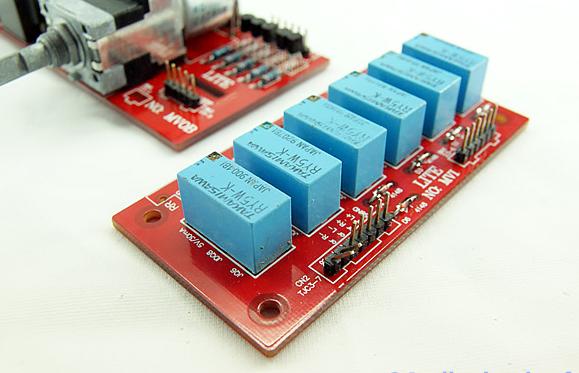

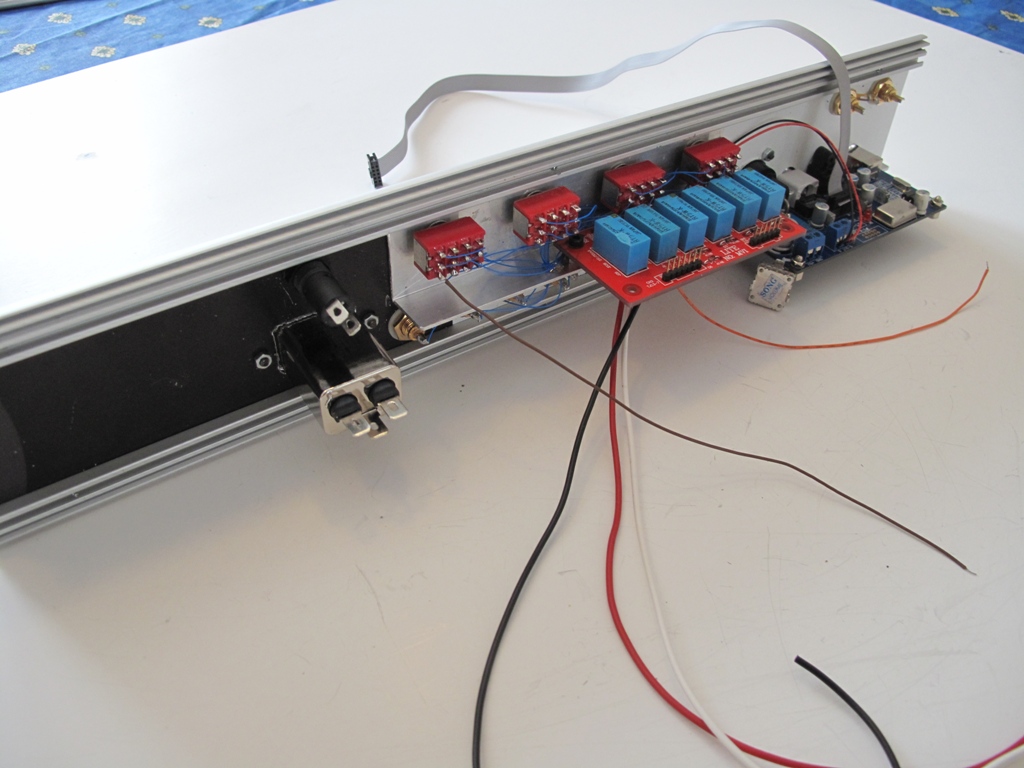

J'ai remarqu? que 2 relais 2RT ne sont pas utilis?s sur la carte de s?lection Lite. C'est une belle opportunit? car j'avais besoin de 4 inverseurs suppl?mentaires pour g?rer les redirections de signaux d'entr?e, de sortie, et de masse avec le DAC. Le param?trage analogique/num?rique de chaque entr?e est confi? ? 4 inverseurs t?trapolaires situ? pr?s des prises RCA et viennent compl?ter les fonctions r?alis?es par les 2 relais. Le c?blage de ces modifications est int?gralement r?alis? avec du c?ble de wrapping Cu/Ag isol? au Kynar.

A la finale, il est donc possible de faire cohabiter et s?lectionner en toute simplicit? des entr?es analogiques et num?riques (CD, PC, tuner, platine vinyle, ...) dans le m?me appareil.

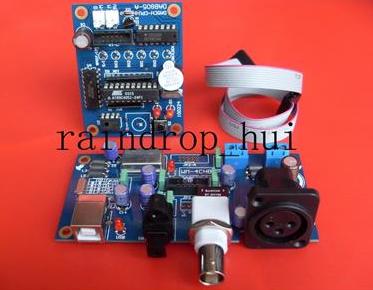

Pour ?toffer le panel des formats num?riques acceptables, j'ai adjoint un module sp?cialis? dans la conversion de formats num?riques sur une des entr?es num?riques. Ce module ? recours ? un chip CM102 pour la prise en charge de l'USB et ? un chip WM8805 pour la conversion de format.
Je dispose donc de 4 entr?es suppl?mentaires pour chacun des formats d'entr?e AES/EBU, SPDIF/BNC, TosLink et USB. Ce module est param?trable en fonction du DAC qui se trouve ? sa suite. Les formats de sortie disponibles sont 16bits/I2S, 24 bits/I2S, 24 bits/left et 16 bits/right.



@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC AD1865 + SRPP E188CC, Ampli K209 Grand_Floyd, Altec 515-8G/VOT + Butt 12 dB + TAD TD4001/TH4001 + Yamaha JA-4281B, Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 29/07/2011 20:49:15 par Dominique.

29/07/2011 10:04:30
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 332
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #7
RE: R?alisation Pr?ampli / DAC AD1865 SRPP NOS

Dominique a écrit :

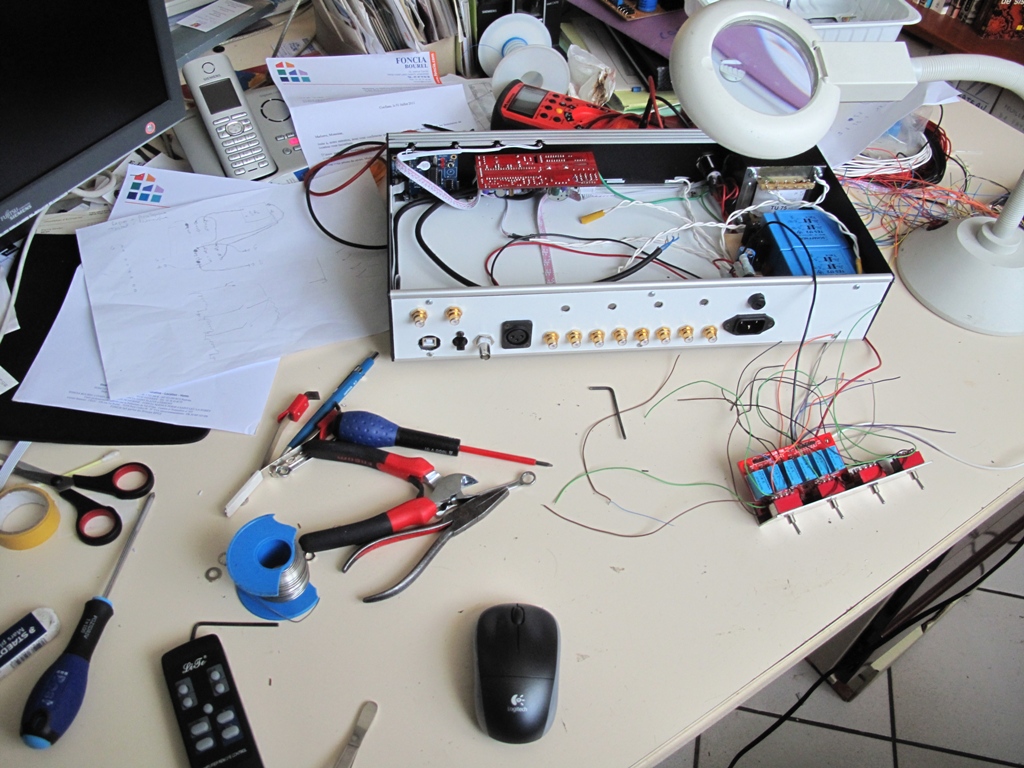

Le c?blage de ces modifications est int?gralement r?alis? avec du c?ble de wrapping Cu/Ag isol? au Kynar.

?a, c'?tait une tr?s mauvaise id?e !!! En effet, lors des tests fonctionnels, j'ai constat? une anomalie due ? la cassure d'un c?ble au droit d'une soudure. Au fur et ? mesure que j'intervenais pour r?parer une anomalie, une autre se produisait.

Apr?s 4 incidents de la sorte, j'ai entrepris de rec?bler int?gralement le s?lecteur d'entr?es avec sud fil souple.
- Tant pis pour le cuivre argent?, ?a fera un peu moins riche.


Le c?ble ? wrapper doit sa r?sistance m?canique au fait qu'il est enroul? sur une broche carr?e en partie avec son isolant. Ce n'est plus la cas lorsqu'on le soude comme un fil de c?blage classique. Voir le d?tail de sa mise en oeuvre ici :
- http://fr.wikipedia.org/wiki/Wrapper_%28...ronique%29


@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC AD1865 + SRPP E188CC, Ampli K209 Grand_Floyd, Altec 515-8G/VOT + Butt 12 dB + TAD TD4001/TH4001 + Yamaha JA-4281B, Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 31/07/2011 08:47:14 par Dominique.

31/07/2011 08:34:24
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 332
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #8
RE: R?alisation Pr?ampli / DAC AD1865 SRPP NOS

Bonjour,

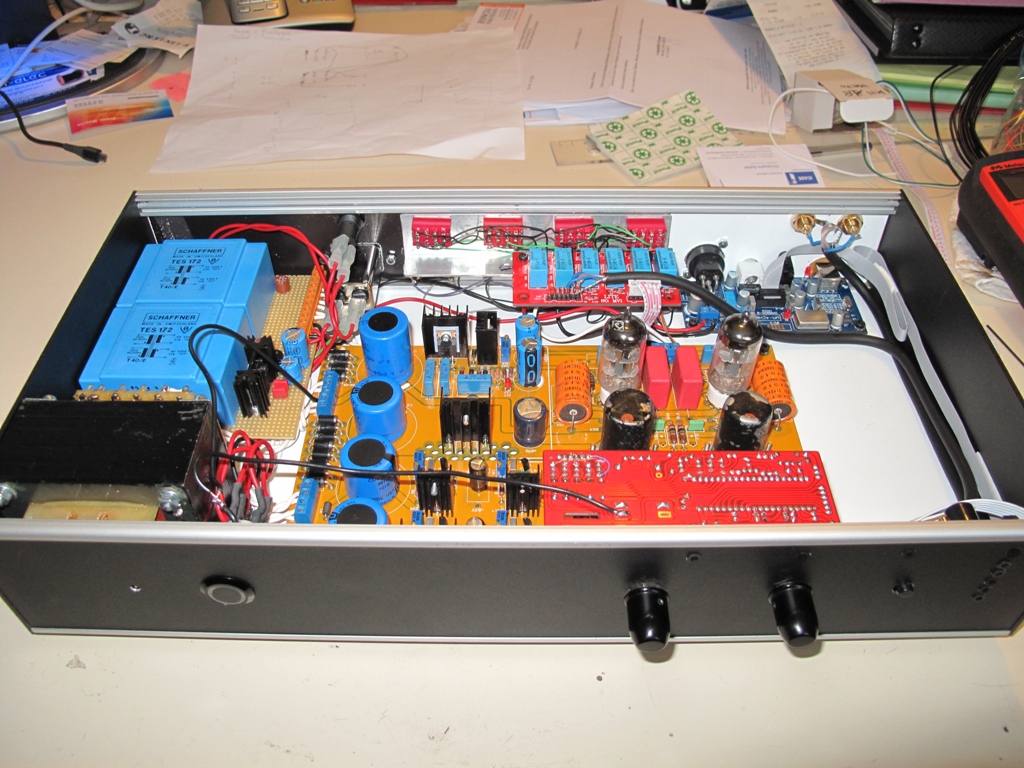

Derni?res v?rifications du montage avant mise sous tension :

Je constate que la carte principale est ? la masse alors que je n'ai pas encore r?alis? les lignes de masse. Pas de d?faut visuel ou d'erreurs de c?blage ? premi?re vue ! Je poursuis les investigations ? la loupe. Le PCB principal pr?sente effectivement un d?faut cong?nital :

Voici la photo d'un trou m?tallis? de passage de vis de fixation. Comme pour les 5 trous de fixation de ce PCB, la m?tallisation est isol?e de la zone de masse. Or on peut deviner dans le cercle rouge un pont de cuivre de moins d'un dixi?me de millim?tre de large qui relie la m?tallisation du trou au circuit imprim? de la masse.

Mise sous tension :
Les relev?s des tensions r?gul?es sont satisfaisants.
Num?rique :5.043V ? 5.048V (nom. : 5.0V)
Haute tension : 233V (nom. :230V)
Chauffage filaments : 6.35V (nom. : 6.3)

Premiers essais :
1) ?a ronfle ! ?a ronfle m?me beaucoup !
2) ?a fonctionne quand m?me et c'est tr?s dynamique. Bonne surprise (pour J?r?me), ? l'analyseur de spectre "auriculaire", on est ? plus de 250-3 500 Hz !
3) Il y a cependant un d?faut, le son semble comme parasit?. Je ne sais pas si cela vient de la section num?rique ou de la section analogique.

A suivre...


@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC AD1865 + SRPP E188CC, Ampli K209 Grand_Floyd, Altec 515-8G/VOT + Butt 12 dB + TAD TD4001/TH4001 + Yamaha JA-4281B, Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 01/08/2011 08:57:07 par Dominique.

01/08/2011 08:00:59
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 332
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #9
RE: R?alisation Pr?ampli / DAC AD1865 SRPP NOS

Dominique a écrit :
3) Il y a cependant un d?faut, le son semble comme parasit?. Je ne sais pas si cela vient de la section num?rique ou de la section analogique.

- Mes premiers essais ont ?t? faits avec un tuner num?rique. Avec un transport CD, ce d?faut n'existe pas. J'en conclus que le format num?rique de sortie du tuner n'est pas adapt?. Pourtant ce tuner fonctionne correctement sur DCX2496...


@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC AD1865 + SRPP E188CC, Ampli K209 Grand_Floyd, Altec 515-8G/VOT + Butt 12 dB + TAD TD4001/TH4001 + Yamaha JA-4281B, Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 01/08/2011 08:56:09 par Dominique.

01/08/2011 08:54:55
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 332
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #10
RE: R?alisation Pr?ampli / DAC AD1865 SRPP NOS

Dominique a écrit :
3) Il y a cependant un d?faut, le son semble comme parasit?. Je ne sais pas si cela vient de la section num?rique ou de la section analogique.

- Le probl?me venait du tuner. J'avais d?vi? le signal de sortie Toslink vers une prise RCA pour disposer d'une sortie SPDIF, ce qui n'?tait pas le cas ? l'origine sur ce tuner. J'envoyais en fait un signal TTL ? 5V donc trop ?lev? sur cette prise RCA. Il a suffit d'ins?rer en s?rie un condo de 100 nF suivi d'un pont diviseur 330/100 ohms en amont de la prise pour que tout rentre dans l'ordre. Curieusement, le DCX se satisfaisait sans saturer de ce signal TTL.

- Reste la ronflette ? traiter...


@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC AD1865 + SRPP E188CC, Ampli K209 Grand_Floyd, Altec 515-8G/VOT + Butt 12 dB + TAD TD4001/TH4001 + Yamaha JA-4281B, Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 01/08/2011 11:58:51 par Dominique.

01/08/2011 11:55:24
