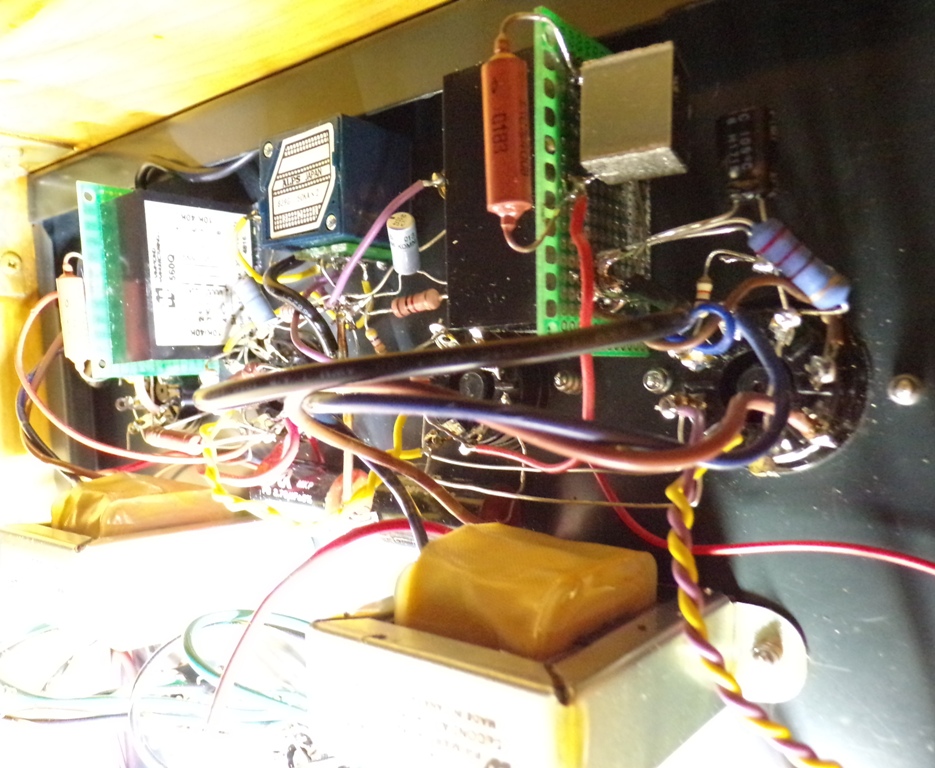

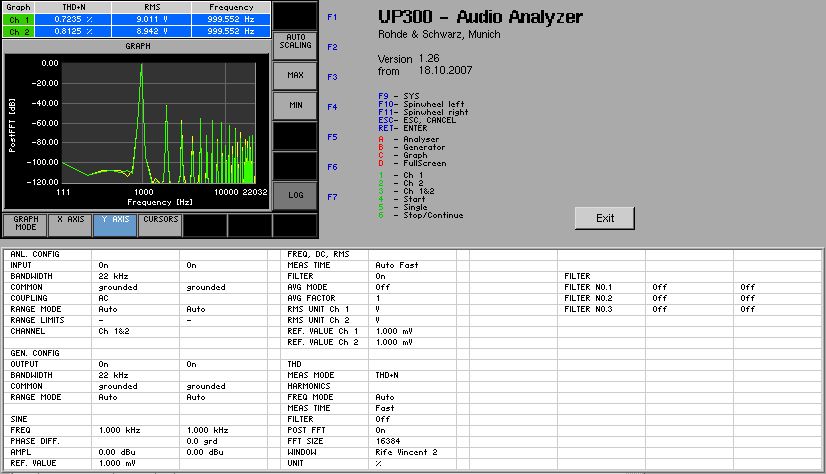

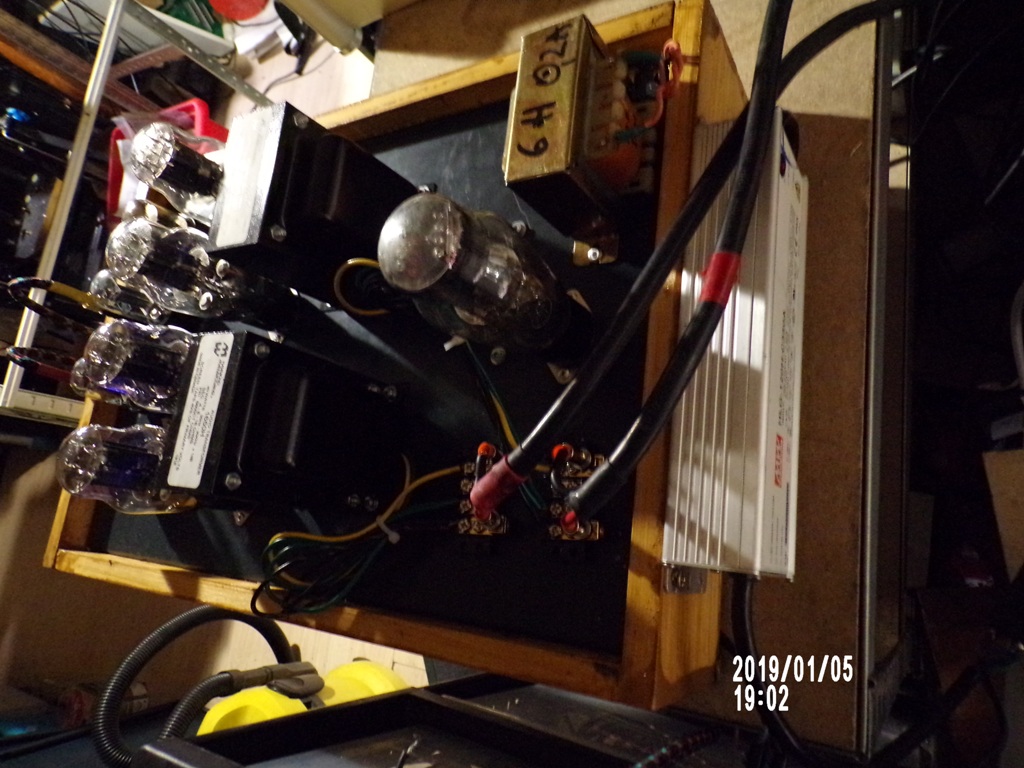

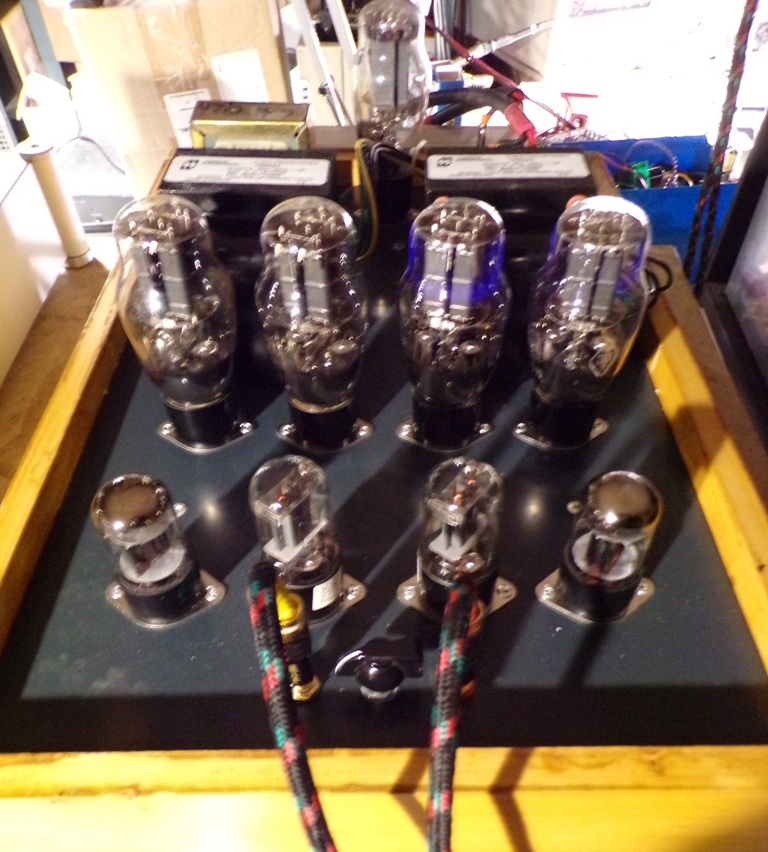

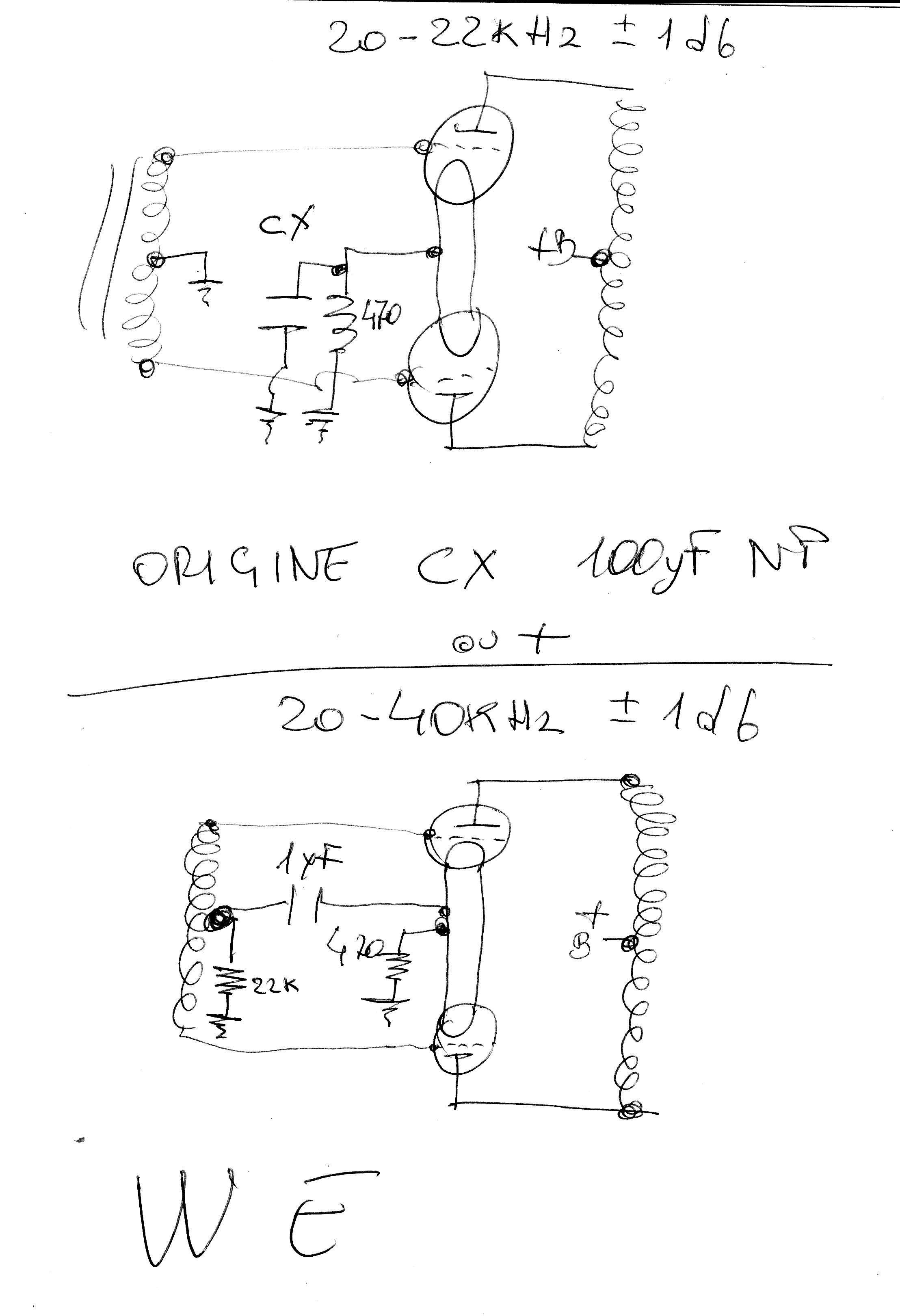

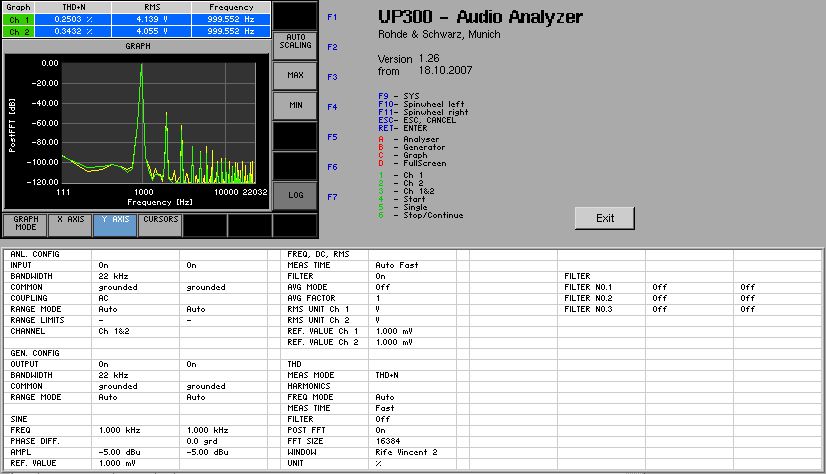

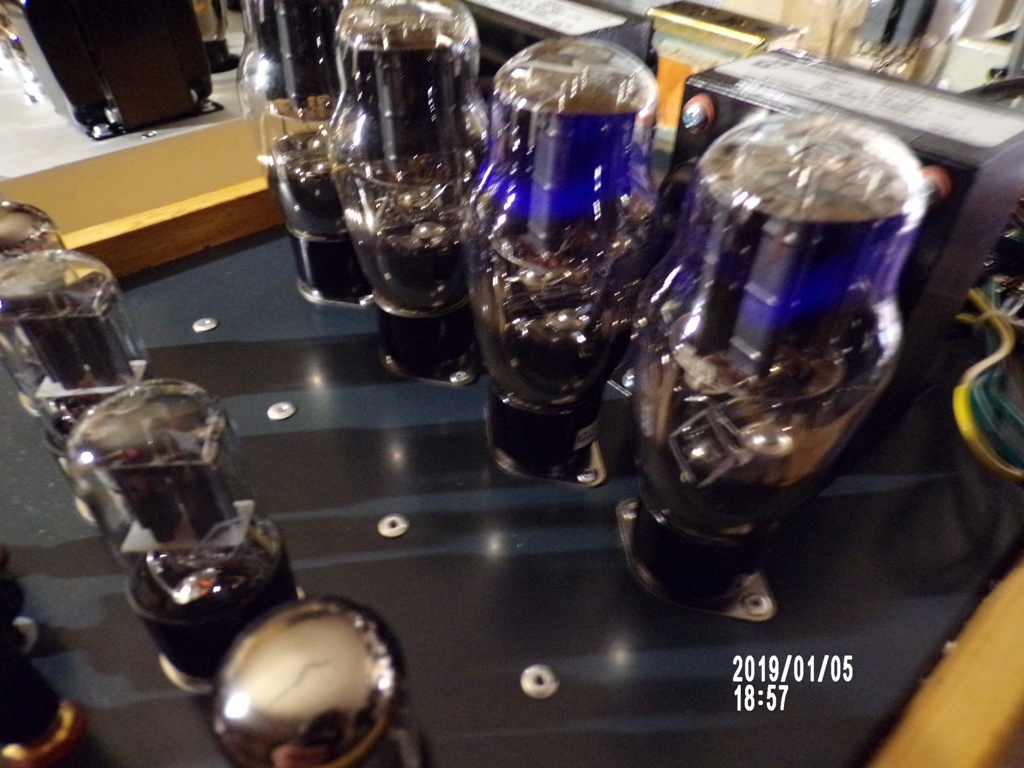

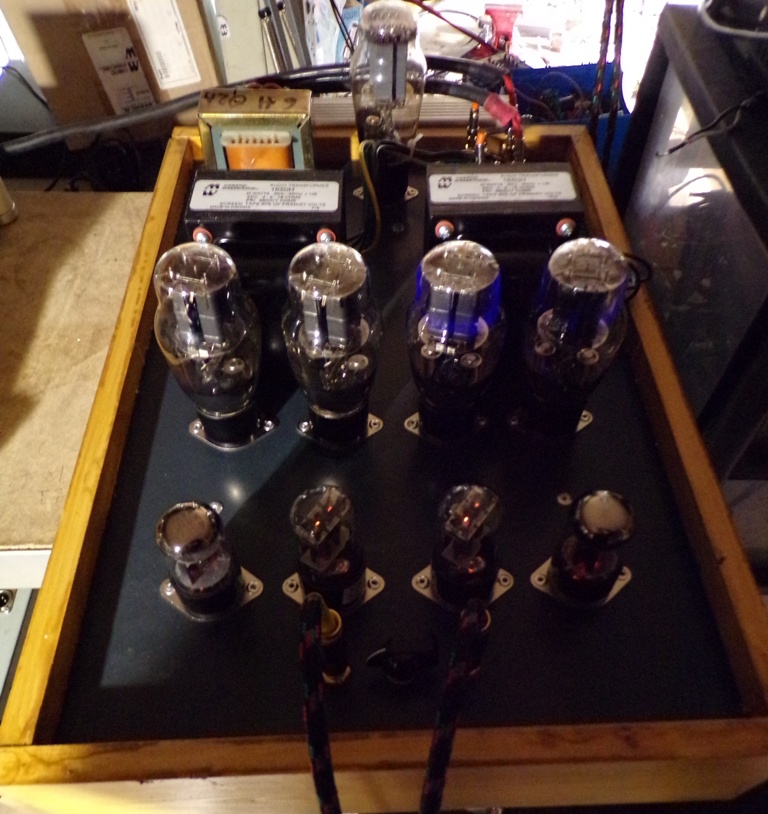

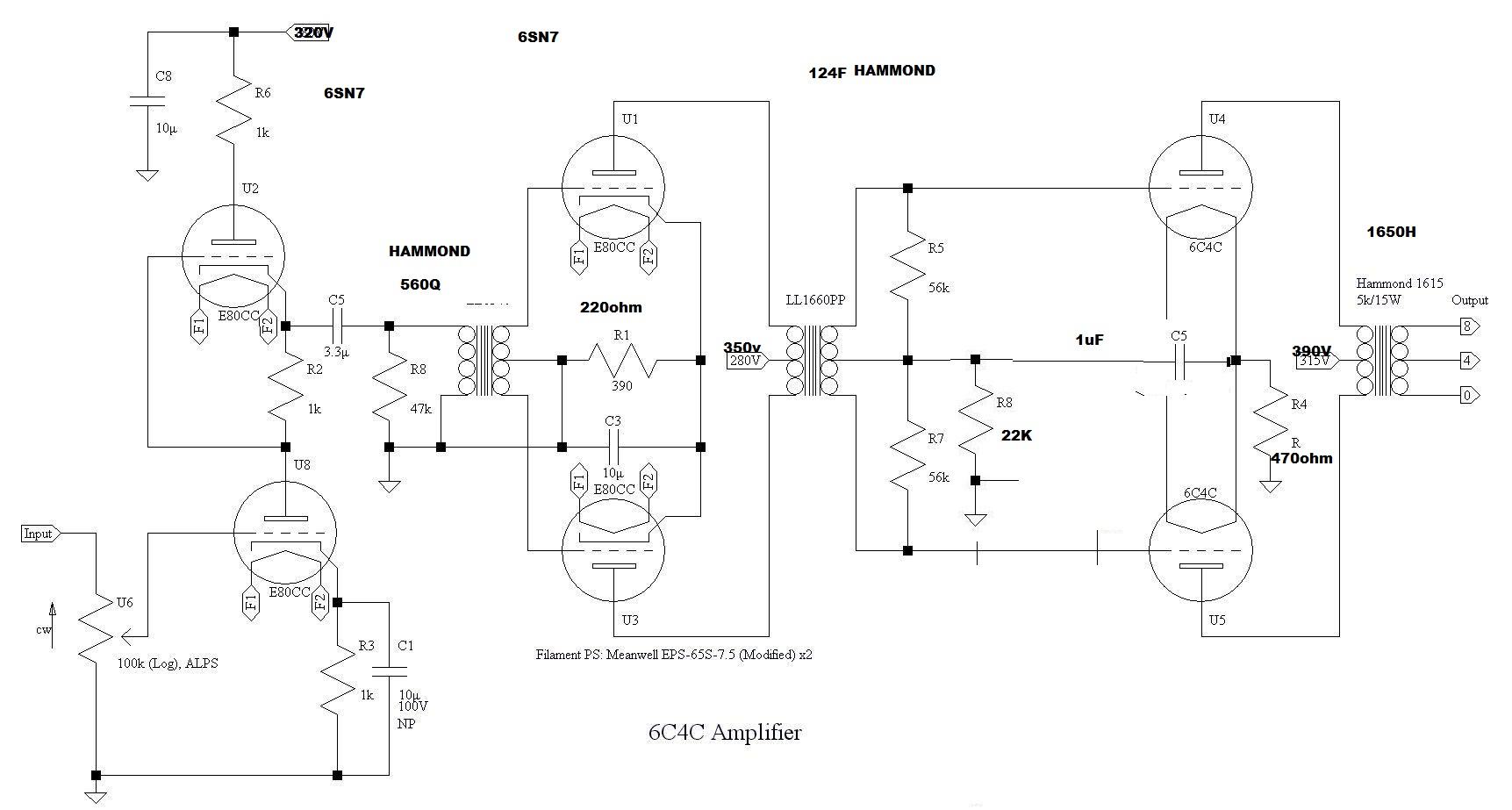

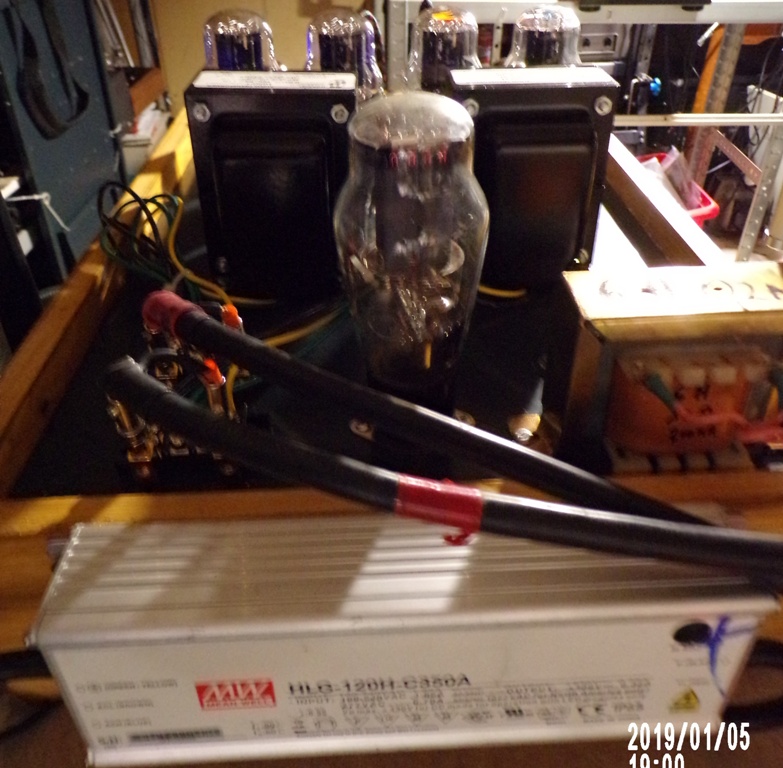

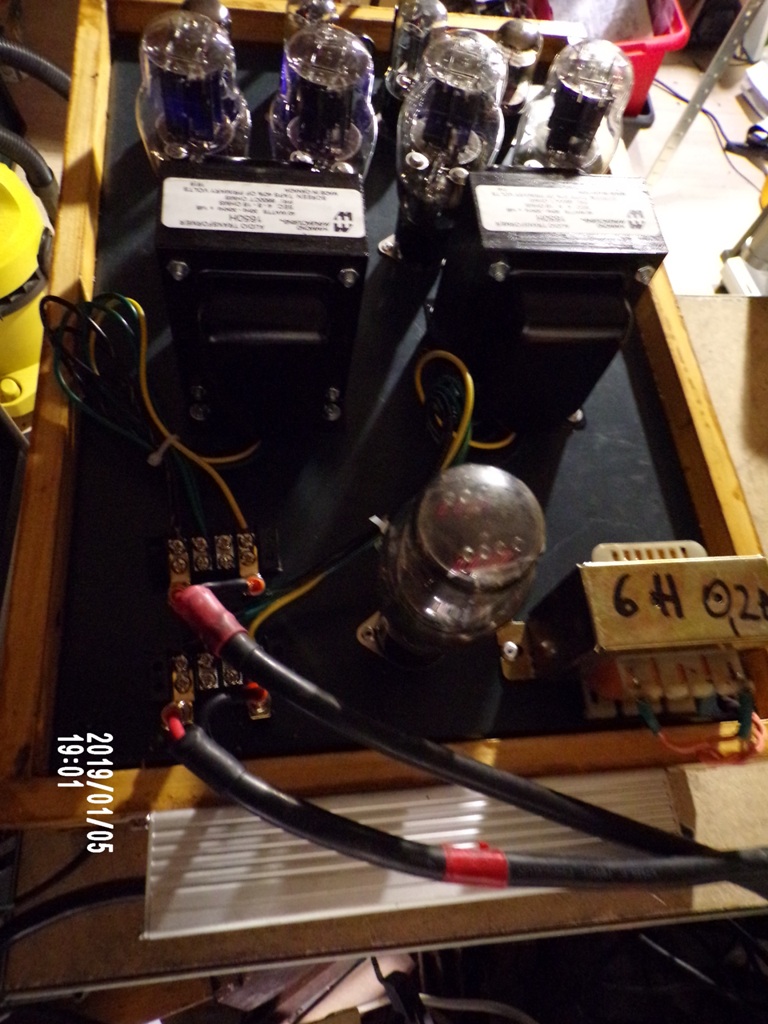

6C4C PP - italia - 05/01/2019 je vouqs avais presenté ce PP avec des 6B4G https://forums.melaudia.net/showthread.php?tid=6821 le schema: (c'est pas dans ce schéma les résistances d'accord aux secondaires des interetages entre 47/100kohm ) ce n’est pas un mystère ne une nouvelle mode, le couplage inter triodes par transformateurs c’est l’architecture classique la cathode c’est le filament la plaque excite le primaire le secondaire attaque la grille de la triode suivante en symétrique voir push pull les triodes sont deux a chaque étage et la source se asymétrique est déphasée par le transfo ca a été toujours comme ca bien avant Sakuma c’est l’architecture que j’affectionne pour plusieurs raisons. Le facteur d’amplification est bien plus élevée avec une inductance en plaque que par une résistance passive La polarisation a la grille par une inductance il faut essayer pour croire La triode fonctionne comme ca. En 2015 j’avais monté cet ampli ce PP etait parti sonoriser le haut de un système JBL en biamplification, service irréprochable et client toujours et encore satisfait cette semaine j'ai remontée une version en 6SN7GT / 6C4C Svetlana C en polarisation auto, res cathodes 470ohm +100uF NP J’adore ces triodes qui sont tout simplement une 2A3 (2C4C) chauffée en 6.3 Volts la différence avec l'original est pas de transfo 50Hz,sauf le 5V CT pour la valve, tous les alim découpage, qualité pro. deux 7V5 pour les 6C4C et une pour les 6SN7GT/6N8C Foton pour la HT un module 420V 350mA avec une valve 5U3C un self et condo huile+lithique les transfo inter étages sont des modèles broadcast en déphaseur un 40K/20+20K et en driver 15+15K/15+15K en sortie des Hammond 1650H 6K6 , on prend tous les secondaire 16ohm pour HP 8ohm et c'est parfait c'est moins cher des Lundhal et le résultat est correcte, bien sur se le budget le permet les Lundhal c’est la perfection, mais cette fois je vais me contenter de pièces standard qui font honorablement le travail. En sortie 9V/8ohm a 0.5% THD lineaire de 30 a plus de 22K Hz le boitier de chez leroi merlin deux metre de bois et une plaque d’étagère c'est un ampli qui ne coute pas un bras et j'avais besoin de un petit PP qui sonne bien, fluide chaud détaillée c'est magnifique. après je peux le monter dans un coffret alu élégant c'est encore en état proto, il faut juste ranger les câblages l'important c'est que le son des tubes il est la RE: 6C4C PP - Patrick - 05/01/2019 Bravo Claudio, Décidément vraiment les « tubes » c’est une passion, d’ailleurs pasionante. L’année commence bien! Patrick RE: 6C4C PP - PierreRa - 05/01/2019 Bravo Claudio et un projet tube de plus ! Décidément tu es plein de ressources. Juste une petite suggestion si tu le permets: fais toi aider pour les photos, j'ai remarqué qu'elles ne sont pas à la hauteur de tes superbes appareils qui méritent mieux RE: 6C4C PP - italia - 05/01/2019 merci, j'arrive a faire des belles photos avec la lumière du soleil, autrement c'est plus compliquée mais je peux faire mieux cet après midi c’était juste une rafale approximative pour montrer de qua je parle, ça reste un proto montée en 3 jours pas encore terminée les perçages le montage des transfo sockets etc...comprise pour la version définitive on vais s'appliquer pour l'aide j’aimerais bien mais personne enfin c'est un ampli que je vais garder pour moi, se intéresse quelqu’un je peux le prêter qq jour pour tester sur son système claudio RE: 6C4C PP - italia - 05/01/2019 mesure spectre et THD, no bad linearitée je mesure -1db entre 30 et 22Khz enfin pas de reinjection du signal sortie TU flottante Untitled Project.pdf (Taille : 24,68 Ko / Téléchargements : 218) RE: 6C4C PP - italia - 07/01/2019 sur certains amplis WE regardez le type 42 réinjection entre cathodes et prise centrale transfo driver aux grilles j'ai essayée et se on perd un demi watts on gagne en linéarité bande passante qui reste plate de 22 Khz avec le classique condensateur 100uf en parallele a la res cathode a 40Khz avec le cr WE 1uF vers le pm driver RE: 6C4C PP - Julien - 07/01/2019 Bonjour, Oui, le condensateur ''à la Western Electric'' est intéressant car comme tu le soulignes, il fait 1µF au lieu de 100µF, avec une coupure basse équivalente puisqu'il est chargé par les 22K vers la masse... Ca fonctionne bien aussi en SE sous réserve qu'on ait un transfo driver ou un transfo d'entrée. Julien RE: 6C4C PP - italia - 07/01/2019 merci Julien, pas trop d’inconvénients, au contraire, cymbales cristal a l'analyseur le spectre reste propre le schema de l'ampli en cours: RE: 6C4C PP - voluth40 - 11/01/2019 Bonjour à tous, buongiorno Claudio, auguri a tutti! Très intéressé par ton schéma et j'ai suivi pas mal de tes réalisations antérieures. Je viens de monter un proto d'ampli suivant un peu la même philosophie: 2 étages, tout symétrique, 6SN7 et 6V6, polar des 6V6 fixe, transfos interétage LL1635 et de sortie Millerioux (SERDI) AH29B. Çà marche nickel, bien mieux que mon Hafler ou Labgruppen, et aussi que tous mes autres amplis à lampes. C'est mon premier avec transfos IT et tout symétrique... Alors j'ai quelques questions: A quoi servent les résistances R5 et R7 de 56K sur les enroulements du secondaire du transfo IT. J'ai vu plein de schémas avec plein de transfos et de tubes différents, certains en ont, d'autre pas? Ce sont toujours des R de haute valeur, un peu comme des résistances de fuite... Le mien n'en a pas et fonctionne très bien, et sans CR globale. Cordialement, Jean. RE: 6C4C PP - italia - 11/01/2019 ces résistances servent a accorder les transfo intertage, la charge ideale pour une parfaite linearitée 10/25Khz soit meme amplitude sur tout le spectre audio et plus il faut un generateur BF wobulée et un oscilloscope base des temps calée au sweep ou X/Y signal / sweep ou un generateur BF et un millivoltmetre AC pour trouver la valeur Jean remplace tes 6V6 par des Svetlana 6C4C NOS et c'est le son triode magnifique , le seul hic est chauffage DC ou ronflette |
