AP's Application Note - JM Plantefeve - 19/06/2018 19:06:50



Un lien pour télécharger la note d'application Loudspeaker Electroacoustic Measurements :
http://opt-in.ap.com/ldspkr-tav0618-en/?s=Email

Et j'imagine recevoir régulièrement les news d'AP.

Bien à vous, Jean-Marc.


RE: AP's Application Note - pvrx - 19/06/2018 20:37:03

Bonjour jean-Marc,

J'ai justement lu cette note ce week-end.
J'avoue avoir été un peu déçu. De la part d'Audio Precision, je m'attendais à apprendre des choses.
On apprend simplement qu'AP utilise lui aussi pour son logiciel de mesure la méthode du log sweep d'Angelo Farina, comme REW et ARTA.
Mais pas de scoop, dommage.

Pascal


RE: AP's Application Note - JM Plantefeve - 20/06/2018 19:35:05

Bonsoir Pascal,

J'avoue avoir été un peu déçu. De la part d'Audio Precision, je m'attendais à apprendre des choses.

J'aurais pu préciser que cette note d'application est de l'ordre de l'overview plutôt que du scoop. Overview très bien construit (à mon sens), qui pourrait par ses 33 pages, éclairer avec pédagogie les plus ou moins novices.

Pour aller plus loin, Le Haut-Parleur : manipulations et mesures électro-acoustiques de J. D'Appolito, en 257 pages. Malheureusement épuisé, quoique !?

Bien à toi, Jean-Marc.


RE: AP's Application Note - Ragnarsson - 20/06/2018 21:06:11

Bonjour Jean-Marc

Il est un peu obsolète le d'Appolito dans ses chapitres concernant les logiciels qui datent des années 90. Cela mériterait une nouvelle version.

Pierre


RE: AP's Application Note - JM Plantefeve - 20/06/2018 23:44:33

Pierre,

Il est un peu obsolète le d'Appolito dans ses chapitres concernant les logiciels qui datent des années 90.
Les logiciels sont devenus globalement facilitateurs. Les chapitres clefs sont ailleurs. Proposes-tu un autre ouvrage (francophone) plus moderne ?

Bien à toi, Jean-Marc.


RE: AP's Application Note - dsdn - 21/06/2018 02:41:30

Bonjour
En parlant du d'appolito que penser de la mesure dans le plan du sol qui n'est jamais utilisée ?

DAvid


RE: AP's Application Note - Ragnarsson - 21/06/2018 06:50:18

JM Plantefeve a écrit :
Pierre,

Il est un peu obsolète le d'Appolito dans ses chapitres concernant les logiciels qui datent des années 90.
Les logiciels sont devenus globalement facilitateurs. Les chapitres clefs sont ailleurs. Proposes-tu un autre ouvrage (francophone) plus moderne ?

Bien à toi, Jean-Marc.


Bonjour

Non il n'y en a pas. Une idée à concrétiser peut être.
Mais de nos jours l'anglais n'est plus un problème.


RE: AP's Application Note - Ragnarsson - 21/06/2018 06:51:24

dsdn a écrit :
Bonjour
En parlant du d'appolito que penser de la mesure dans le plan du sol qui n'est jamais utilisée ?

DAvid


Elle devrait pourtant.


RE: AP's Application Note - dsdn - 21/06/2018 07:00:46

Bonjour
Je trouves cela assez intelligent aussi, même s'il y a quelques approximations dans la mesure ( la hauteur du rebond et la distance du micro).
On peut aussi noter que le bouquin cité par JM, fait une suite toute logique a celui de Vance Dickason en Français.
https://livre.fnac.com/a970141/Vance-Dickason-Les-enceintes-acoustiques-et-hauts-parleurs

Bon c'est dépassé aux vus des matos de mesures actuels, mais il y a déja les bases à connaitre.

DAvid


RE: AP's Application Note - pvrx - 21/06/2018 08:11:26

Bonjour,

Personnellement, j'utilise désormais systématiquement la mesure en plan de sol pour les mesures de grave en extérieur.

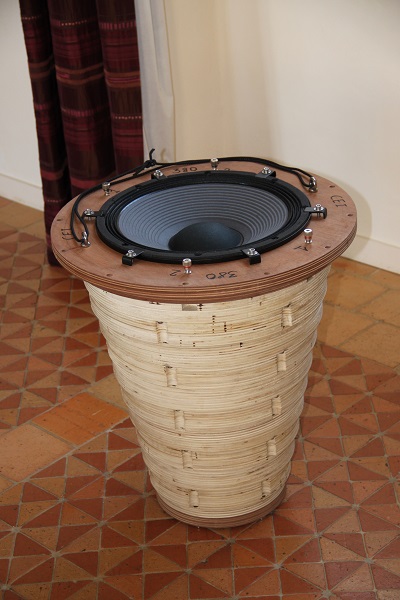

J'ai réalisé voici quelque temps des mesures sur un HP de 18" monté dans un caisson clos de petit volume. Ci-dessous ce caisson clos équipé d'un 15" :

[attachment=21501]

Le caisson a été posé au sol, couché sur le côté, axe horizontal.
Le micro était placé à une distance de 1 mètre.

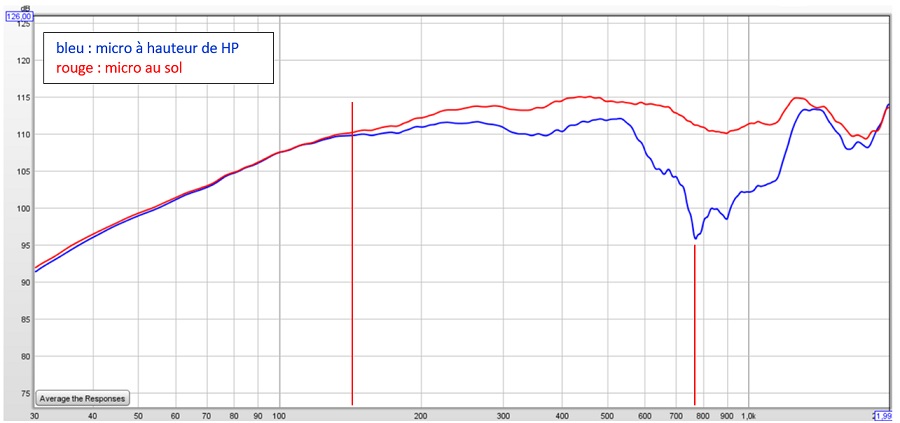

Pour la courbe bleue, la hauteur du micro était de 28 cm, pour la courbe rouge il était posé au sol.
Voici les deux mesures superposées :

[attachment=21504]

On fait très logiquement les observations suivantes :
1. Sous 150 Hz environ, les longueurs d'onde sont très importantes devant les dimensions du dispositif et les réponses sont superposables.
2. Au-delà, l'effet miroir s'applique progressivement jusqu'à produire un écart de niveau de 3 dB, conforme à la théorie.
3. On voit ensuite apparaître dans la configuration bleue (ici vers 750 Hz)un creux assez important, qui correspond à la réflexion au sol. Ce creux n'apparaît pas dans la configuration ground plane.

Ce type de mesure permet de s'affranchir des réflexions au sol et donc de se concentrer sur le fonctionnement de l'enceinte elle-même. C'est donc assez théorique, puisque dans des conditions normales d'écoute on n'est jamais vautré par terre...

Pascal


RE: AP's Application Note - Ragnarsson - 21/06/2018 13:04:58

Quand on veut pouvoir raccorder correctement un sub aux enceintes c'est quand même la seule façon pratique sauf si on a converti sa piscine en bout de salle anéchoïque.


RE: AP's Application Note - Dominique-Tanguy - 21/06/2018 19:29:14

Jolie enceinte, et originale !

C'est ton caisson de basse ?

pvrx a écrit :
Bonjour,

Personnellement, j'utilise désormais systématiquement la mesure en plan de sol pour les mesures de grave en extérieur.
J'ai réalisé voici quelque temps des mesures sur un HP de 18" monté dans un caisson clos de petit volume. Ci-dessous ce caisson clos équipé d'un 15" :

Pascal




RE: AP's Application Note - pvrx - 21/06/2018 20:03:00

Oups ! Pas du tout. C'est juste un outillage d'essai, conçu pour passer tous les diamètres de HP, avec des volumes clos variables.
Le caisson de basse futur ressemblera à ça, en double (8 HP de 18") :

[attachment=21512]


RE: AP's Application Note - Dominique-Tanguy - 21/06/2018 20:13:14

C'est le modèle CFM-56 ?

C'est sûr, ça pousse et ça fait du bruit les quadri rėacteurs... 😀


RE: AP's Application Note - JM Plantefeve - 21/06/2018 22:24:56

Bonsoir Dominique-Tanguy,

C'est le modèle CFM-56 ? C'est sûr, ça pousse et ça fait du bruit les quadri rėacteurs...

Ce dimanche avec le fiston, nous avons pu observer de près le M88-4E, puis l'écouter en champ relativement proche, post-combustion enclenchée, aux mains d'un pilote d'essai de génie. A la BA105. Fiston qui passe d'un stage à l'aviation civile de Lesquin à un stage à l'Onera de Lille. Le veinard... (en fait il le mérite...)

Bien à toi, Jean-Marc.


RE: AP's Application Note - Dominique-Tanguy - 22/06/2018 07:55:53

Bonjour Jean-Marc,

Je vois que ton fils progresse dans sa passion... C'est formidable, il faut l'encourager !

Amicalement,

Dominique


RE: AP's Application Note - PFB - 22/06/2018 16:59:15

pvrx a écrit :
C'est donc assez théorique, puisque dans des conditions normales d'écoute on n'est jamais vautré par terre...


T'as pas fait le JTM?

PFB


RE: AP's Application Note - pvrx - 22/06/2018 18:00:46

Sais pas ce que c'est !
