DAC Quad PCM1794 - Patrick-Gournaysurmarne - 14/01/2018 22:59:26

Bonsoir,

je vous souhaite une bonne année, une bonne santé de de très belles écoutes !

Je viens de tomber sur ce lien qui est très récent :
http://forum-hifi.fr/thread-6577.html

C'est un forum concurrent mais quand on clique sur les schéma, ils disent que le site est fermé.

Il est composé de :
* WM8804 comme circuit récepteur avec une horloge sur le PCB,
* circuit latch entre le WM8804 et les DAC,
* 2 PCM1794 par voie pour additionner les courants,
* alimentations shunt pour les étages analogiques...

Cela me plait beaucoup !! Réalisation de super qualité.

Connaissez vous cette personne qui a fait cela ?

Merci et bien à vous,

Patrick P.


RE: DAC Quad PCM1794 - Patrick-Gournaysurmarne - 14/01/2018 23:02:01

J'ai trouvé son nom jean Trivelly qui est écrit sur le PCB.

En connaissez-vous plus sur cette réalisation ?

Bien à vous,

Patrick P.


RE: DAC Quad PCM1794 - Dominique - 15/01/2018 10:19:36

Bonjour Patrick,
Ce projet de DAC Quad PCM1794A est intéressant en effet.
Plus modestement, je me suis investi dans un projet de DAC Dual PCM1794A. Je dois avouer que le résultat n'est pas à la hauteur de mes espérances. Bien sur, mon projet n'est pas tout à fait comparable notamment pour la conversion SPDIF/I²S. J'ai un moment incriminer les alimentations en les remplaçant par des modules à base de LDO. Bof ! le traitement de la partie analogique (conversion I/V + buffer) est crucial. Je réfléchis en ce moment à remplacer cet étage à base de NE5534/NE5532 par un étage à base de 2SK170/2SJ74.
Ma référence reste le trinôme CS8416/AD1865/SRPP (un peu à la "Audio Note") voire le trinôme AK4113VF/AD1865/JFet sur lequel je vais tenter d'appliquer cette solution. Je ne sais pas encore si elle est applicable directement sur des PCM1794A. A suivre ...


RE: DAC Quad PCM1794 - jsilvestre - 15/01/2018 20:46:27

Bonjour Patrick et Dominique

pour dire il faudrait écouter mais suite à quelques expériences autour du PCM1794 le schéma ne me semble pas être le plus propice à exploiter les possibles qualités de cette puce.
A mon avis, mais je n'ai pas écouté non plus, il y a de bonnes idées dans ces discussions:

http://www.diyaudio.com/forums/digital-line-level/224108-nos-192-24-dac-pcm1794-waveio-usb-input.html#post3252373

Il ne faut pas hésiter à s'éloigner des recommandations et schémas d'application du fabricant. Ils sont faits pour satisfaire les appareils de mesures, pas les oreilles...
L'étage de conversion I/V à FET est déjà très certainement meilleur qu'avec des amplis op.

Joël


RE: DAC Quad PCM1794 - Patrick-Gournaysurmarne - 15/01/2018 22:22:18

Merci Dominique et Joël,

j'ai eu Jean Trivelly au téléphone et il est très sympa. Je lui ais proposé de passer à Marciac car il habite Grasse. Mais il est dans une construction de maison. Le PCB qu'il a fait doit être modifié.

Le plus intéressant de son circuit (hormis le PCM1794) est qu'il a utilisé un circuit de ré échantillonnage SRC4192 avec des horloges à très grande stabilité.

Je pense que le PCM1794 est le meilleur mais seul une écoute pourrait le dire. Mon critère de choix est la distorsion pour un signal à -60dB et il est à 0.05% de distorsion.

Il n'est pas facile à utiliser avec un AOP car le courant de sortie est élevé (7.8mA p-p). L'étage de sortie doit être fait avec des transistors et dans ce cas j'espère qu'il sonne bien.

J'espère pouvoir écouter un DAC (avec PCM1794) de ma conception d'ici qq mois et je pourrai le comparer avec le DAC avec un PCM1702 que j'avais apporté à mélaudia une fois. J'aimerai bien l'apporter (DAC avec PCM1702) le 28 janvier pour que vous me disiez ce que vous en pensez.

A bientôt,

Patrick


RE: DAC Quad PCM1794 - rliyung - 15/01/2018 23:15:55

Patrick-Gournaysurmarne a écrit :
Merci Dominique et Joël,

j'ai eu Jean Trivelly au téléphone et il est très sympa. Je lui ais proposé de passer à Marciac car il habite Grasse.
...

Patrick


Bonsoir Patrick,

Tu voulais parler d'Ablon ? non ?

a+mitiés raoul


RE: DAC Quad PCM1794 - accuphase - 16/01/2018 00:15:32

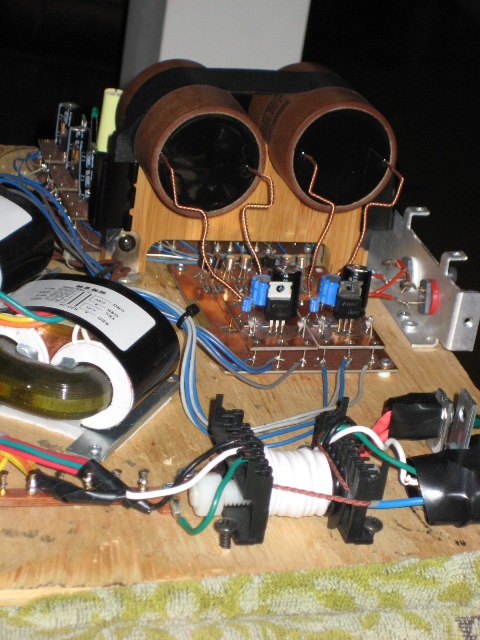

Voici je que j'utilise a la sortie du PCM1794; un circuit analogique sur -15vdc et des capas a la sortie pour le DC : V cap / Duelund Cast/et autres du même calibre .Évidemment aucune comparaison avec des IC (5534 etc).[attachment=20378][attachment=20379]


RE: DAC Quad PCM1794 - calivin - 16/01/2018 10:38:59

Patrick-Gournaysurmarne a écrit :
...
J'aimerai bien l'apporter (DAC avec PCM1702) le 28 janvier pour que vous me disiez ce que vous en pensez.

A bientôt,

Patrick


Bonjour Patrick,

J'ai beaucoup aimé et j'en redemande, pour moi le meilleur ce jour là.
http://forums.melaudia.net/showthread.php?tid=5724&pid=69125#pid69125

Vincent


RE: DAC Quad PCM1794 - Patrick-Gournaysurmarne - 16/01/2018 11:33:35

Bonjour Raoul,

non je parlais bien de Marciac. C'est marqué en haut de la page le 9-10 février. Je fais erreur ?

C'est plus près de chez lui mais il est trop occupé pour venir en ce moment.

Bien à toi,

Patrick


RE: DAC Quad PCM1794 - KIKIWILLYBEE - 16/01/2018 12:30:31

Bonjour les Gars,

Svp à propos :
https://audio-creativeshop.nl/product/complete-dddac-kit-usb-spdif/
http://www.dddac.com/dddac1794.html

bien à vous,
w :-)


RE: DAC Quad PCM1794 - Patrick-Gournaysurmarne - 16/01/2018 22:25:16

Bonjour Vincent,

merci et je l'apporterai le dimanche 28 janvier.

A bientôt,

Patrick


RE: DAC Quad PCM1794 - jsilvestre - 16/01/2018 23:53:26

Bonjour,

a l'époque j'avais vu une idée intéressante sur diyaudio, remplacer la résistance de 10kΩ qui fixe le courant de sortie du PCM1794 par une source de courant. Après analyse du problème j'avais amélioré la solution :

http://www.diyaudio.com/forums/digital-line-level/265228-upgraded-single-board-pcm1794-nos-dddac-69.html

[attachment=20382]

Pas trop compliqué et bien efficace aux oreilles.

Il doit me rester quelques PCB si des aventureux ne craignant pas les CMS seraient tentés.

[attachment=20383]

Joël


RE: DAC Quad PCM1794 - Dominique - 18/01/2018 09:43:17

calivin a écrit :
Bonjour Patrick,
J'ai beaucoup aimé et j'en redemande, pour moi le meilleur ce jour là. http://forums.melaudia.net/showthread.php?tid=5724&pid=69125#pid69125

Voilà quelque chose d'assez intéressant : Cet étage de conversion I/V est basé sur le schéma du Prépré Hiraga
[attachment=20389]
http://exnihil6.wixsite.com/otarion/convertisseur-i-v-pour-dac


RE: DAC Quad PCM1794 - Patrick-Gournaysurmarne - 18/01/2018 23:54:17

Bonjour Dominique,

c'est quasi le même que j'utilise mais *3 sur le courant de repos et /5 pour la tension de sortie de façon a lui en demander le minimum. Et 35V d'alimentations !

A bientôt,

Patrick P.
