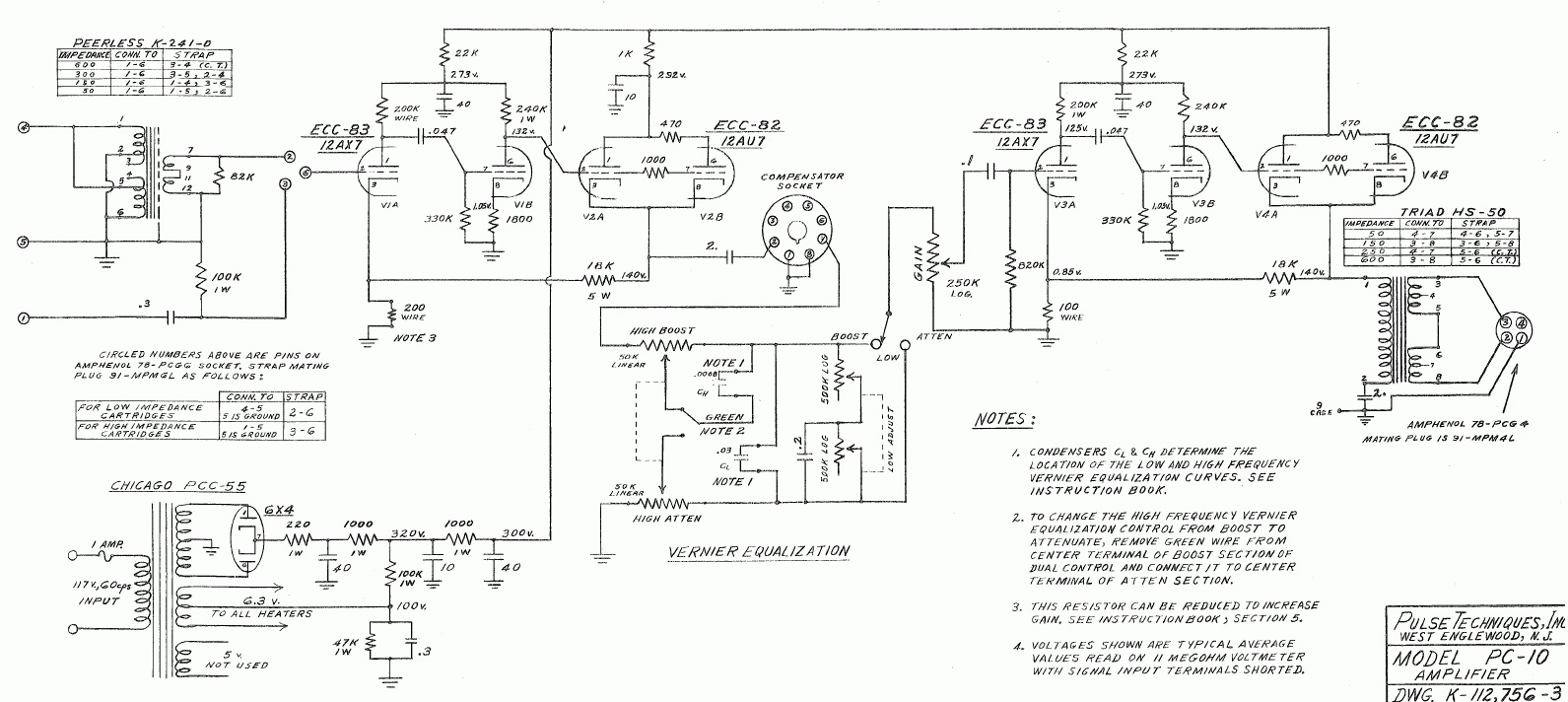

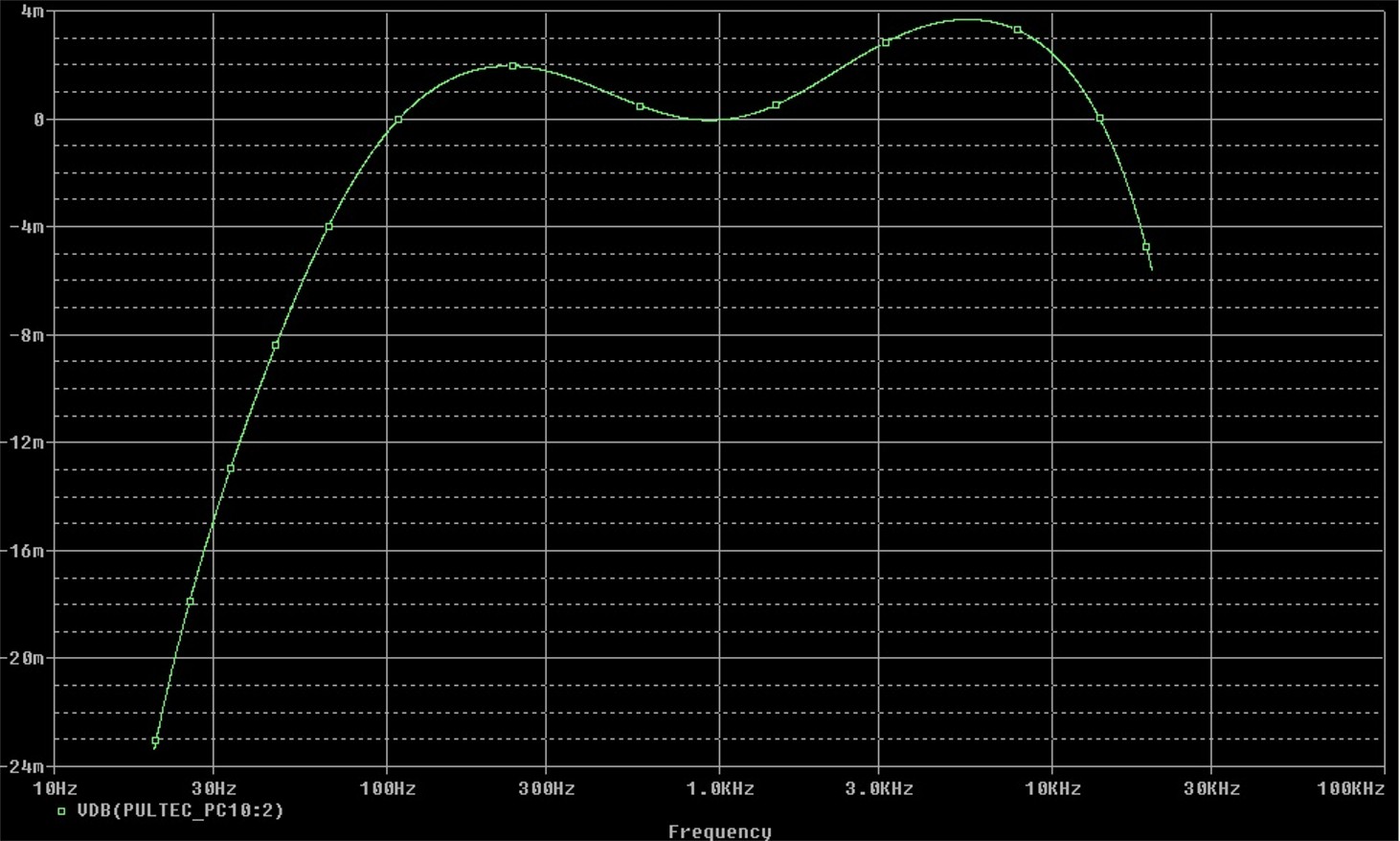

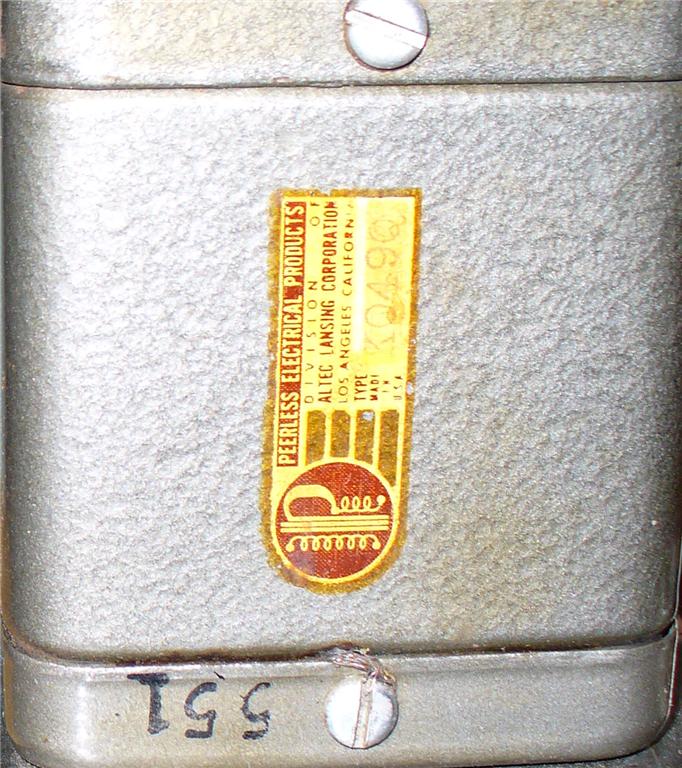

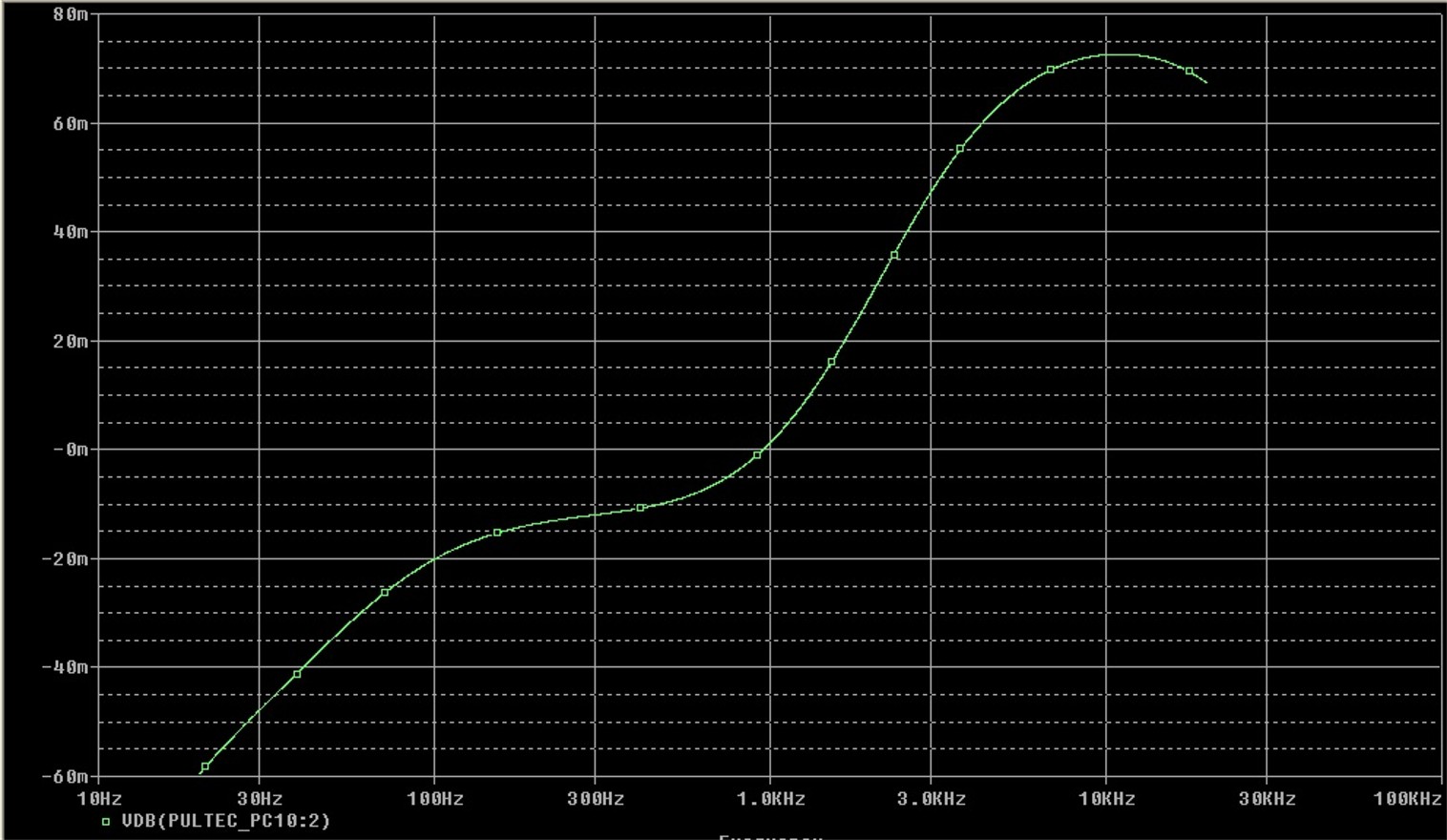

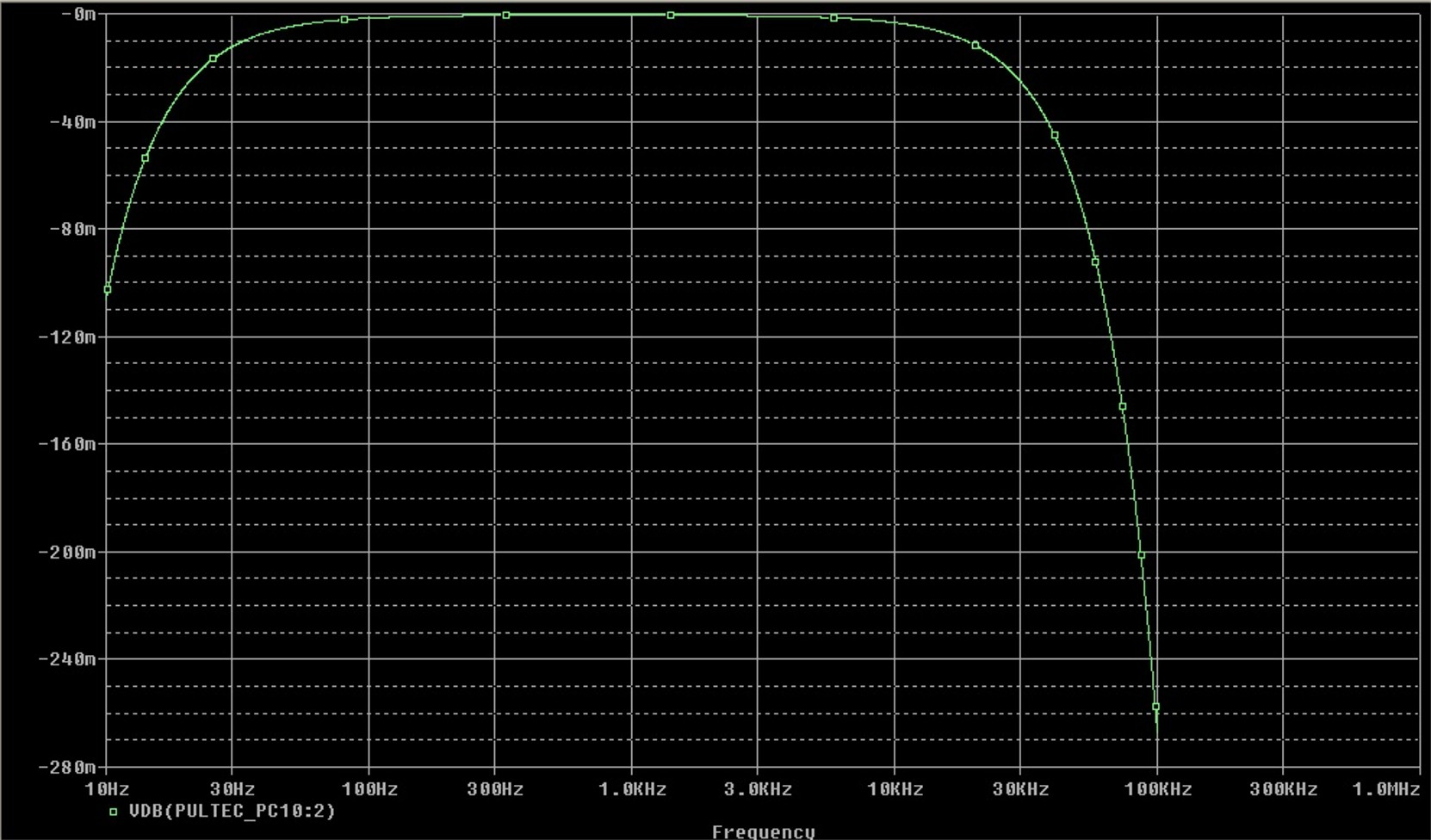

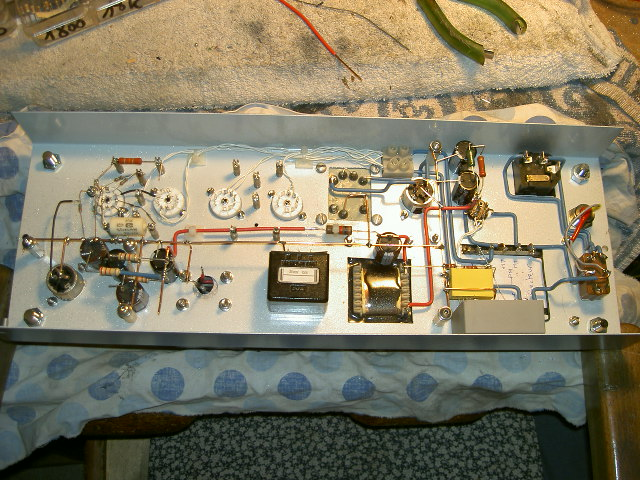

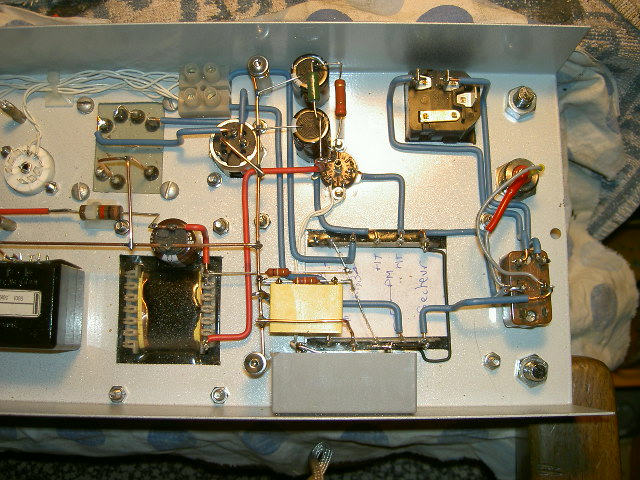

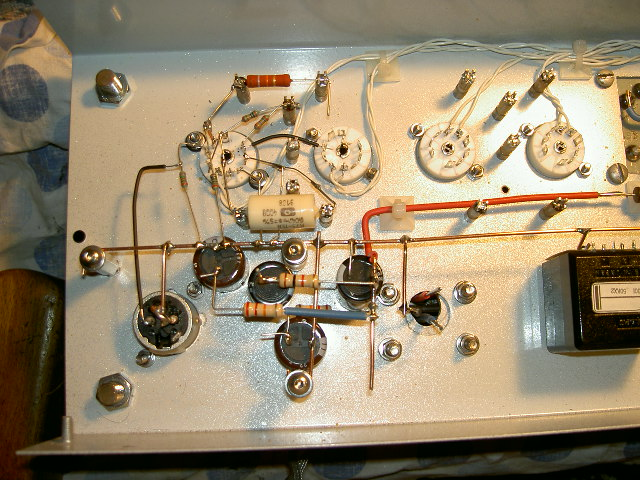

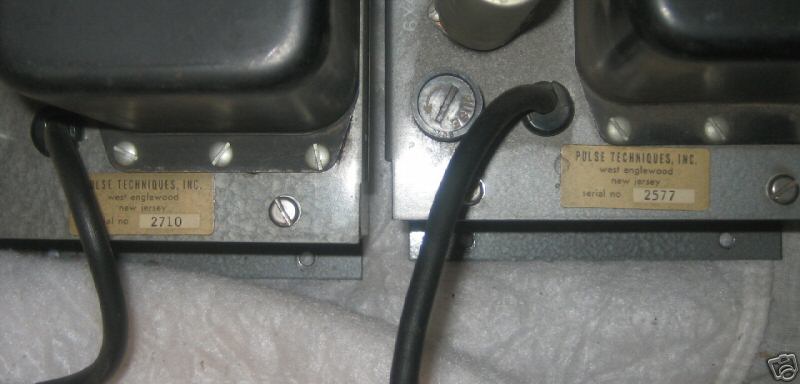

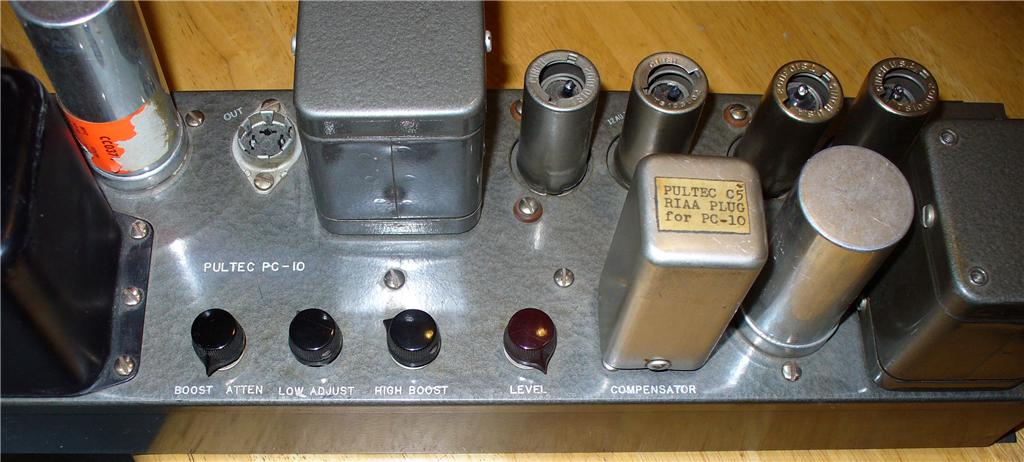

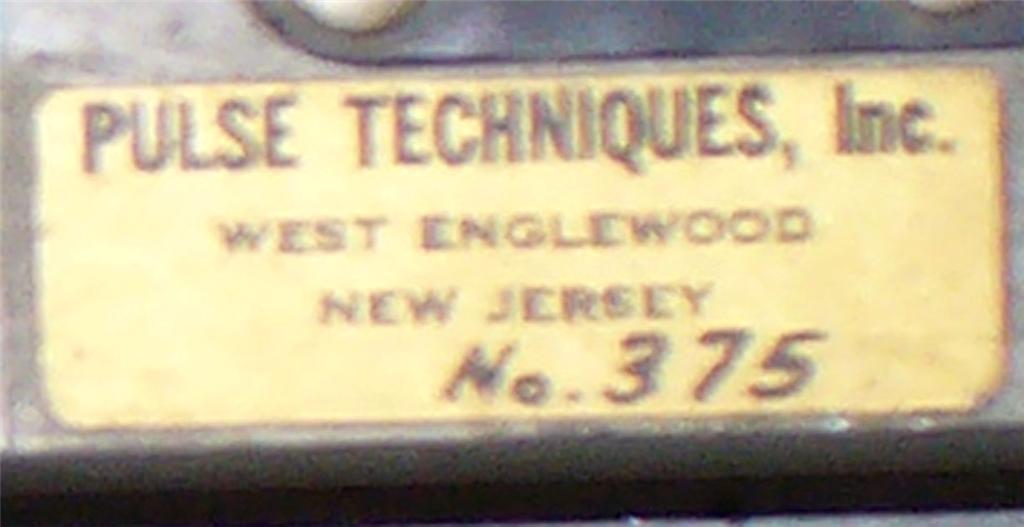

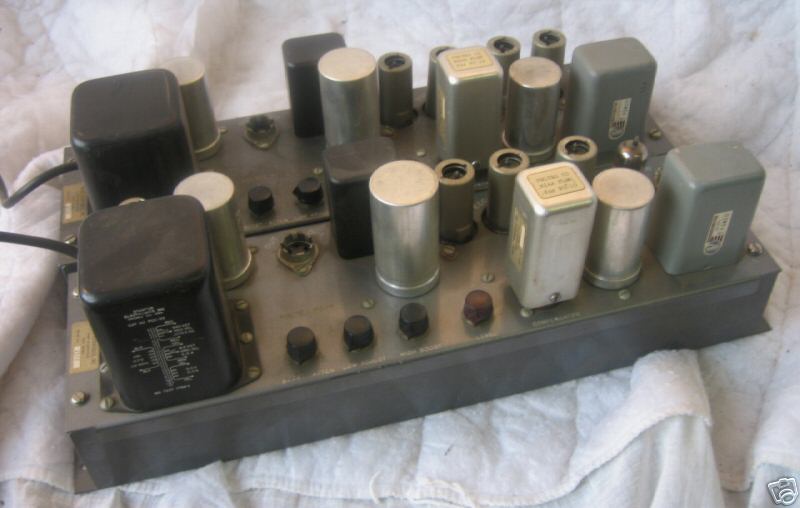

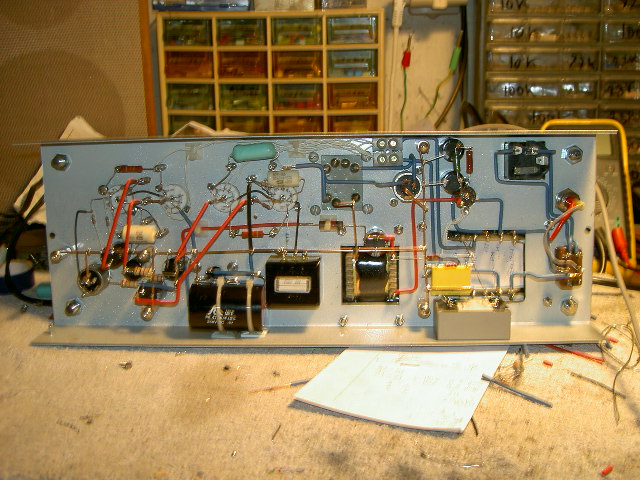

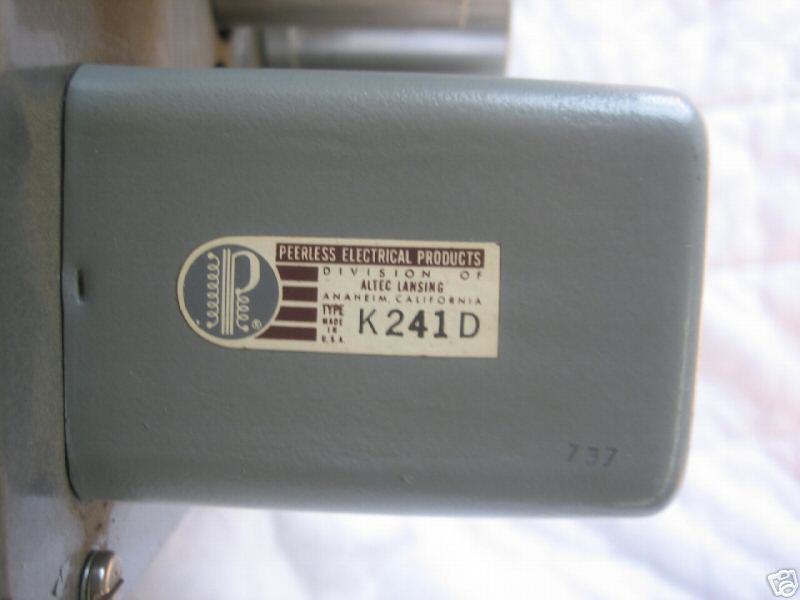

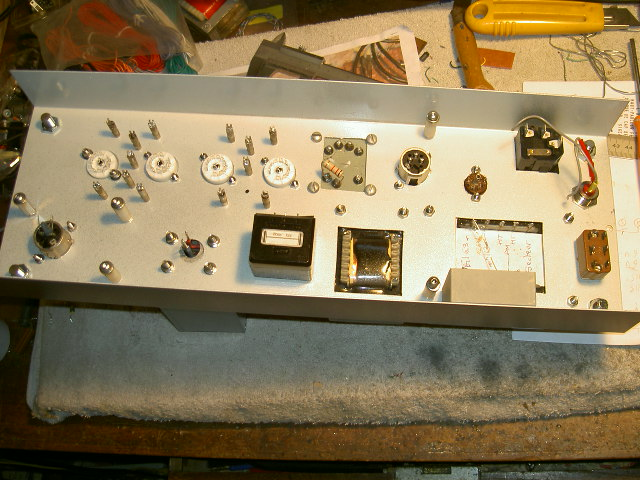

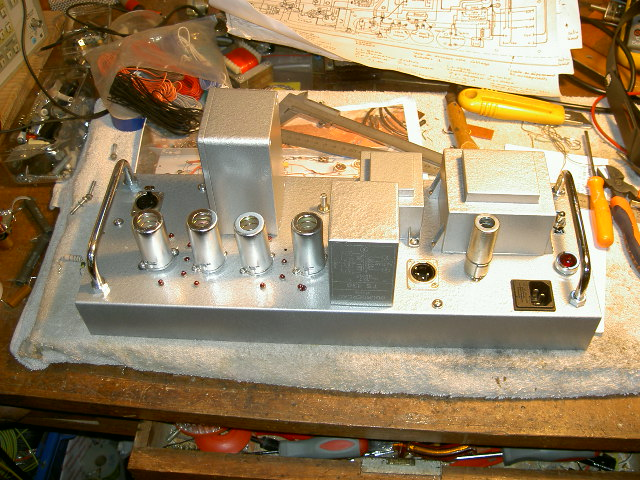

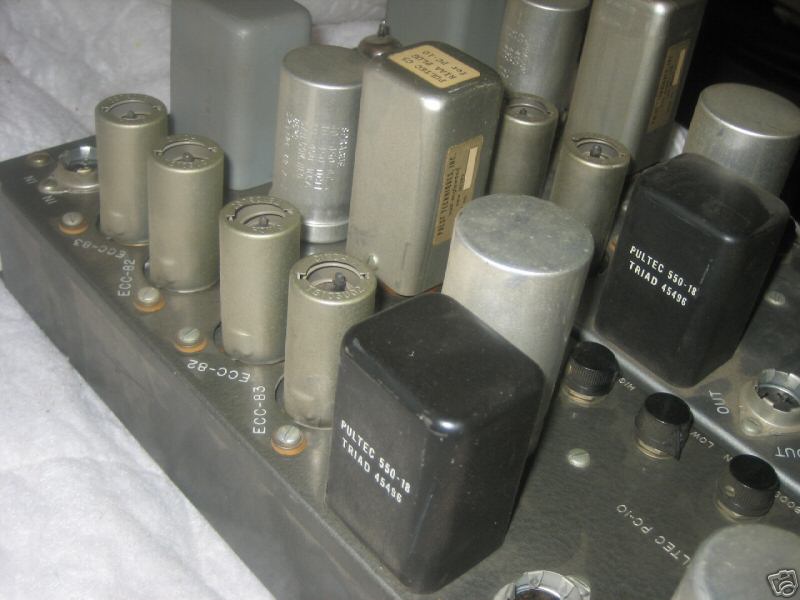

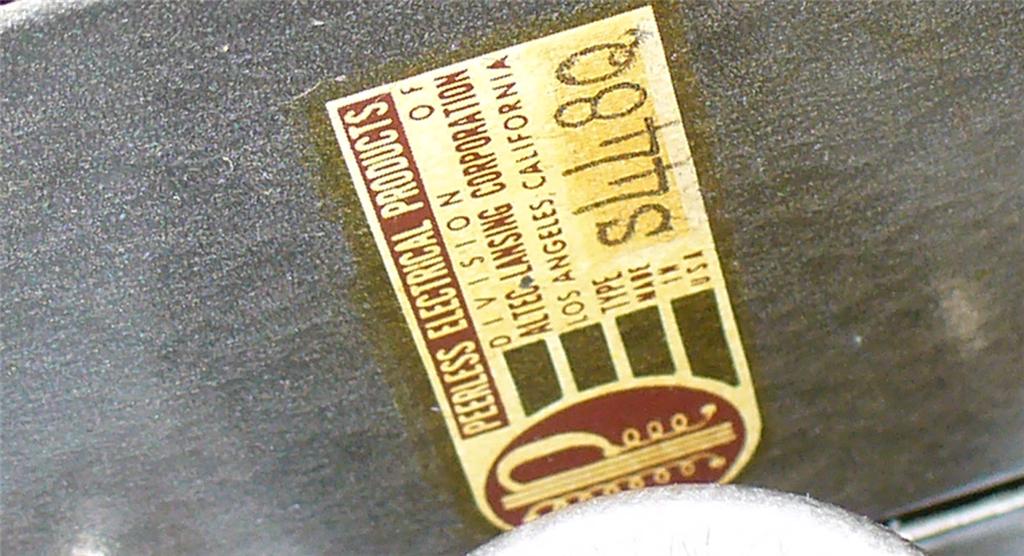

PULTEC PC-10 : La synthèse - jerome - 09/01/2009 Bonjour, Ce fil de discussion a pour but de rassembler toutes les informations disponibles sur le Pultec PC-10 (L'original et les copies). Ce premier message sert de synthèse, il sera mis à jour autant de fois que necessaire, pour prendre en compte les informations nouvelles. L'original Le pultec PC-10 a été sorti de l'oubli par Rinaldo Bassi dans un article de la revue du son dont on peut voir des extraits ici. L'article de R. Bassi comprenait un relevé de schéma, mais voici le schéma d'origine : (cliquez sur la photo pour agrandir) Galerie de photo : (Notez les transformateurs différents entre ces deux modèles) N°2577 & 2710 : N°375 : Pour ceux qui voudraient refaire un Pultec PC-10, voici des photos du câblage interne d'un Pultec PC-10 d'origine : Pultec PC-10.zip (Taille : 2,14 Mo / Téléchargements : 1.423) Les copies Les conseils de réalisation, par Gilbert Preyale : filtre LCR et realisation Les photos du câblage pas-à-pas, par Gilbert Preyale : résultat final : Pour aller plus loin... Une étude théorique (modélisation SPICE) du schéma, et de modifications du schéma : etude PULTEC PC-10 28-11-2008.pdf (Taille : 1,03 Mo / Téléchargements : 3.239) Vos commentaires sur ce dernier document sont les bienvenus ! Jérôme RE: PULTEC PC-10 : La synthèse - Jean-Michel - 10/01/2009 Bonjour Jêrome, Je rajoute mon grain de sel : Schéma avec relevé de tension : Le correcteur de gravure RIAA Pulltech PC 10 Art. de l'A.R.T.S : http://pagesperso-orange.fr/franck.doucet/html/diy/diy6.pullteh/pulltech.htm Cdlt, Jean-Michel RE: PULTEC PC-10 : La synthèse - jerome - 24/01/2010 Bonjour, Je signale ce fil de discussion sur Delphi , où l'on en apprend de belles... Résumé, pour ceux qui auraient manqué des épisodes :
Bon, finalement, c'est une bonne nouvelle : pour réaliser un Pultec, pas besoin de se procurer un coûteux tango EQ600P ou de bobiner des selfs : quelques résistances et condensateurs feront l'affaire. Comme le transfo de sortie n'est pas indispensable (si on reste en asymétrique), et que les tubes (12AX7 et 12AU7) sont très accessibles, le Pultec devient tout à coup un préampli phono démocratique... Mais maintenant qu'il y a deux versions du Pultec (celle de la Western Electric, avec correction RC, et celle de Gilbert, avec correction LCR), il reste à savoir si ca marche mieux avec correction LCR ou RC. Le débat reste ouvert... Jérôme RE: PULTEC PC-10 : La synthèse - jerome - 01/02/2010 Bonjour, J'ai regardé comment reconstituer le correcteur RC du Pultec : A partir de ce papier de l'AES de Lipschitz de 1979 : 7652.PDF (Taille : 1,64 Mo / Téléchargements : 3.334) On obtient les équation suivantes : R1'C1=2187µS R1'C2=750µS R2C1=318µS C1/C2=2,916 J'ai fait une petite feuille excel pour simuler tout ca : correcteur RC passif RIAA.xls (Taille : 18,5 Ko / Téléchargements : 1.119) J'ai aussi testé la feuille de calcul avec le SRPP Anzai, et j'ai bien peur qu'il y ait plus de 10% d'erreur sur les valeurs du correcteur RC Anzai ! Chose amusante, Mr Anzai spécifie des composants à 1%, alors que la valeur calculé est loin d'avoir cette précision... ;-) Pour en revenir au Pultec, sachant que la résistance entre entrée et sortie du correcteur C5 est d'environ 24.5Kohm, et avec une résistance de charge de 100Kohm (par exemple), on obtient : R1 = 24.5K R2+C1 = 2.86K + 110nF C2 = 38nF Attention si vous utilisez cette feuille pour un autre circuit , il faut tenir compte de l'impédance de sortie du circuit qui attaque le réseau RC. Dans le cas du Pultec, c'est 40 ohm, donc c'est négligeable, mais dans le cas d'une ECC83 en cathode commune, attention... Prochaine étape : simulation sous PSPICE. Jérôme RE: PULTEC PC-10 : La synthèse - Jean-Michel - 02/02/2010 Salut, Allez, un peu de pub pour ma cuisine : http://www.audiyofan.org/wiki/index.php/R%C3%A9alisation_SRPP/Anza%C3%AF_par_Vanvan_et_Pierre-GENTET Jean-Michel RE: PULTEC PC-10 : La synthèse - jeanmichellcl - 02/02/2010 Bonjour Jérôme, Je te recommande de voir une remarque faite par Baxandall à la suite de l'article de Lipshitz: Comments on "On RIAA Equalization Networks" and Author's Reply Authors: Baxandall, Peter J.; Lipshitz, Stanley P. JAES Volume 29 Issue 1/2 pp. 47-53; February 1981 (voir notamment les bénéfices de l'ajout d'un condensateur suplémentaire C3 dans le circuit de l'entrée inverseuse ) Amicales salutations, Jean-Michel Le Cléac'h Jérôme a écrit :A partir de ce papier de l'AES de Lipschitz de 1979 : RE: PULTEC PC-10 : La synthèse - jeanmichellcl - 16/02/2010 Bonjour, Pour mémoire je rappelle la manière dont Belin utilsait un égaliseur RLC entre deux transfos (destiné aux platines Bourdereau je crois). https://forums.melaudia.net/attachment.php?aid=975 Cordiales salutations, Jean-Michel le CLéac'h RE: PULTEC PC-10 : La synthèse - AndréJ - 24/02/2010 Jérôme a écrit :Bonjour, Jerome, j'ai fait un faux bouchon octal pour remplacer le C5 et tester des clones de correcteurs sur mon PC10. Dans un premier temps, je vais supposer que la résistance de charge via tout ce qui est derrière est de 50 000 ohms et que la résistance serie est de 24600 ohms... je vais ensuite pouvoir comparer "mon C5" et celui d'origine.... A plus André RE: PULTEC PC-10 : La synthèse - jerome - 24/02/2010 Voici quelques simulations, avant que André ne passe aux travaux pratiques : Simulation N°1 C'est le Pultec d'origine, mais sans correction, juste pour voir la courbe de réponse "brute". pultec sans filtre.pdf (Taille : 21,18 Ko / Téléchargements : 1.360) Simulation N°2 C'est le Pultec d'origine (les potars "vernier equalizer" ont été remplacés par une résistance de grille de valeur arbitraire 100Kohm), avec le filtre passif recalculé (La courbe de réponse est l'écart entre la courbe RIAA théorique et celle obtenue avec le pultec) : pultec filtre RC origine.pdf (Taille : 22,14 Ko / Téléchargements : 1.115) La courbe tient entre -0.4dB et +0.1dB, c'est correct, sans plus. Simulation N°3 Le condensateur de liaison de 2µF passe après le filtre RC (ca sous entend que les condensateurs du filtre encaissent 140VDC + le signal) : Cette fois ci, on s'approche à +/-0.07dB de la courbe RIAA théorique Simulation N°4 Histoire de chipoter, on optimise les valeurs du filtre, le condensateur de 38pF passe à 38.6pF : pultec filtre RC 2uF deplace 38.6pF comparaison RIAA theorique.pdf (Taille : 22,26 Ko / Téléchargements : 1.013) On est maintenant dans un canal de 0.03dB, inutile de pinailler plus ! Jérôme RE: PULTEC PC-10 : La synthèse - AndréJ - 28/02/2010 Bon, un petite AM de travail avec Mambo..., ça nous a permis de relever le plan de masse du PC10, de controler la RIAA d'origine à +/- 0.3 dB près... et d'en ajuster une autre avec les mêmes tolérances.. et le vernier d'ajustage en place du Pultec avec les boosts à zero.... Ci dessous en rouge les tensions (volts) mesurées sur mon PC10 original.... Correcteur RIAA obtenu par approximations directement sur le PC10 et qui approche la RIAA à 0.3 dB.... |
