curiosité Vitavox GP1 field coil - archib170 - 14/09/2011 09:04:43

[attachment=2508][attachment=2508][attachment=2509]bonjour

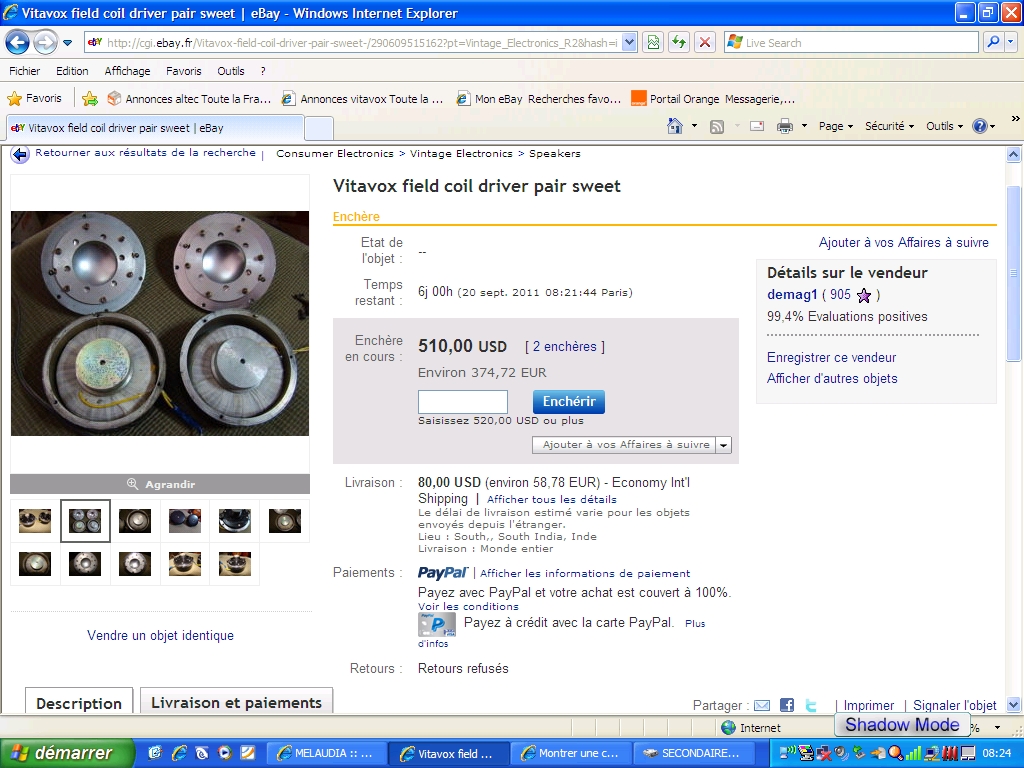

vu sur la baie
http://www.ebay.com/itm/Vitavox-field-coil-driver-pair-sweet-/290609515162?pt=Vintage_Electronics_R2&hash=item43a9ad4a9a
voila qui peut donner quelques idées pour rehabiliter les gp1 aux aimants annemiques qui trainent dans les brocantes. Reste a calculer la bobine ,le vendeur precise R= 5,6 ohms , 7 volts, 0,8/0,9 Amp .
a vos calculettes
cdt francois


RE: curiosit? GP1 field coil - hifiapart - 11/10/2011 08:18:10

Un peu pr?s les m?mes valeures que les WE555?


RE: curiosit? GP1 field coil - archib170 - 20/10/2011 10:51:08

bonjour
je ne sait pas.
peut etre que julien le specialiste maison peut nous eclairer.
cdt
francois


RE: curiosit? GP1 field coil - EDMONTUS - 24/10/2011 18:05:22

archib170 a écrit :
bonjour
je ne sait pas.
peut etre que julien le specialiste maison peut nous eclairer.
cdt
francois


Salut Fran?ois,

Comment utilise tu tes GP1 ?
Marc


RE: curiosit? GP1 field coil - archib170 - 24/10/2011 19:00:40

bonsoir marc
en fait je ne les utilise pas regulierement ils n ont pas de place dans mes sytemes actuels. j en ais trois paires dont une un peu anemique
qui meriterais une bobine mais je n ais pas d experience de ce domaine.
peut etre pendant l hiver s il fait froid.
j ai une paire de 8 cellules,une paire de trois cellules( les petits)
et des adapteurs qui permettent de les mettre sur les 15 cellules ou les cn157 ou les rh 330 . j ai fait quelque essais, mais je pense que leur place est plus au sein d un syteme vintage full vitavox que je ferais peut etre un jour si je trouve les 38 qui vont bien. j hesite maintenant a acheter des orphelins, tu connais la question.

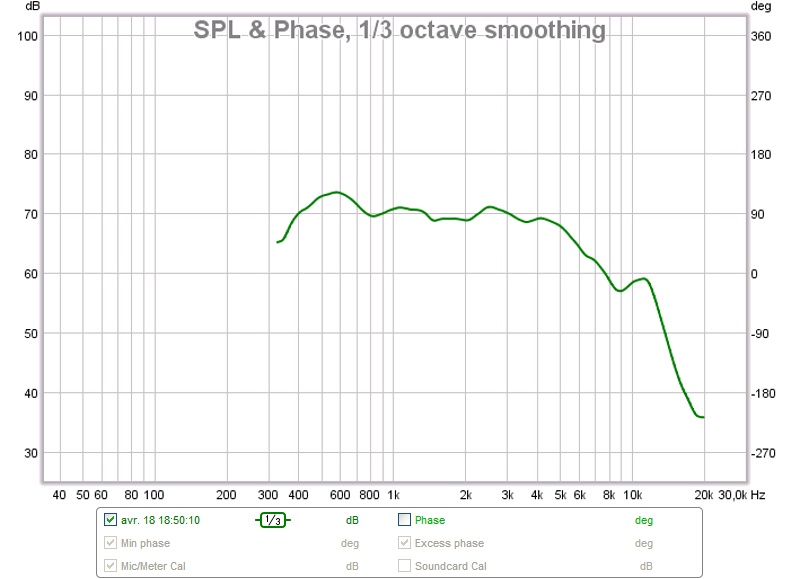

[attachment=2561] une mesure a 1,50m GP1+8 cellules vitavox
amicalement
francois


RE: curiosit? GP1 field coil - EDMONTUS - 24/10/2011 19:18:51

archib170 a écrit :
bonsoir marc
en fait je ne les utilise pas regulierement ils n ont pas de place dans mes sytemes actuels. j en ais trois paires dont une un peu anemique
qui meriterais une bobine mais je n ais pas d experience de ce domaine.
peut etre pendant l hiver s il fait froid.
j ai une paire de 8 cellules,une paire de trois cellules( les petits)
et des adapteurs qui permette de les mettre sur les 15 cellules ou les cn157 ou les rh 330 . j ai fait quelque essais, mais je pense que leur place est plus au sein d un syteme vintage full vitavox que je ferais peut etre un jour si je trouve les 38 qui vont bien. j hesite maintenant a acheter des orphelins, tu connais la question.

une mesure a 1,50m GP1+8 cellules vitavox
amicalement
francois










;












;


En tout cas ces "petites b?tes" prennent de la valeur ces derniers temps.
Je t'en avais d?j? parl? je pense, j'aime assez l'utilisation qu'en fait Dietmar sur son trois voies et ce petit GP1 mont? sur un sato.
Ses mesures semblent prometteuses.
Le jour o?? je trouve quelqu'un pour me faire une pi?ce d'adaptation je ferais bien l'essais sur mes satos.
Merci pour les infos.

Marc


RE: curiosit? GP1 field coil - archib170 - 27/10/2011 12:00:43

hifiapart a écrit :
Un peu pr?s les m?mes valeures que les WE555?

bonjour
apparement 7V, 1,5A, R=4,5 ohms
cf:les HP jean hiraga page 192
la bobine du we555 a un diametre beaucoup plus elev? , le diametre du fil est surement plus gros (1,5A/4,5ohms)
le diametre max pour le GP1 est 10cm
cdt
francois


RE: curiosit? GP1 field coil - Julien - 30/10/2011 21:49:07

Salut,

La bobine du WE555 a un diam?tre ext?rieur d'environ 140mm hauteur 40mm. Effectivement, l'alimentation est d'environ 1,5A pour 7V, soit une dizaine de W de conso.
Deux trois autres ?l?ments:
- la tension n'est pas critique sur ce genre de moteur ? excitation, ? 6V on a globalement le m?me rendu sonore et quasiment la m?me chose de? la mesure.
- le fil d'origine des 555 est un monobrin cuivre de diam?tre 1,1mm guip? coton. La bobine est nue sans carcasse de fabrication enrubann?e dans de la ''guidoline'' tissu.
- c'est assez dur de reproduire une bobine de ce type, pour ?tre tr?s pr?cis. En effet, une l?g?re variation du diam?tre implique une diff?rence de nombre de spires et de consommation et dans une WE555 la bobine remplit tout le volume dispo int?rieur de la carcasse, dont on ne peut pas finir avec une bobine de 150mm ca ne rentre pas... Mais pour faire des bobine partir de rien, comme dans ce cas de cr?ation d'un ?lectroaimant, on a un peu plus de marge....

Bon bricolage, ca vaut probablement le coup car ces moteurs (que je ne connais pas bien) on parait-il l'avantage de descendre bas ce qui n'est pas courant.

Julien


RE: curiosit? GP1 field coil - archib170 - 31/10/2011 09:17:48

bonjour
merci julien de toutes ces precisions qui seront bien utiles si je tente le coup
cdt
francois


RE: curiosit? GP1 field coil - archib170 - 01/11/2011 21:25:11

bonsoir

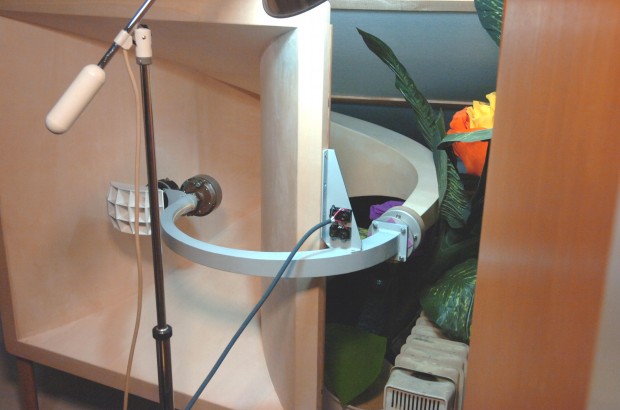

effectivement ca a l air de descendre a .......150hz
http://www.german-vintage-loudspeakers.com/navid.786/dietmar-hampels-sato-horn.htm
[attachment=2593]
etonnant non!
cdt
francois


RE: curiosit? GP1 field coil - EDMONTUS - 08/11/2011 19:10:44

archib170 a écrit :
bonsoir
effectivement ca a l air de descendre a .......150hz
etonnant non!
cdt
francois


Bonsoir Fran?ois ,
Il y a un fil int?ressant et tr?s actif sur Analogue Audio Association " das satohorn" pour ceux qui jonglent un peu avec la langue de Goethe.
Dietmar y intervient tr?s fr?quement avec diverses mesures ,remarques et exp?riences concernant ce petit GP1 sur Sato.
Amicalement,
Marc


RE: curiosit? GP1 field coil - jys - 17/04/2012 02:45:58

Bonsoir ? Tous ,
je vois avec plaisir que vous etes "excit?s" par les possibilit?s d'ajuster en fonction de la charge (ou de son gout personnel) un HP par son circuit magn?tique
le merveilleux moteur WE 555 que JH m'a fait connaitre ,je l'ai (shame on me) branch? comme un sauvage avec une alimentation "minable"en 6V= pour un vrai bonheur ? l'?coute sur des pavillons 15A... j'avais pas les sous pour les acheter mais j'ai senti avec ce transducteur ce que signifie large bande et haut rendement ;selon l'usage et l'auditorium certains l'alimente en 7.5V voir plus...
un moteur ? excitation c'est des ampere.tour (NXI) qui generent le flux,je pense que la basse tension est un choix plus simple (quelques Amp?res sous 12V c'est facilement accessible)
la r?gulation n'est vraiment pas indispensable,par exemple j'ai utilis? un filtrage en PI avec de bonnes capas qui donnent des constante de temps meilleures que des r?gulateurs pas fait pour g?rer des inductances de forte valeur
de m?moire(no datas dispos) le 38Supravox que j'ai developp? avec Guy Le Cornec fonctionne avec un courant de 2 ? 5 A pour un ajustement a la charge BR et au "rendu" plus ou moins "pechu" (? l'?poque on faisait ?? "? la feuille")


RE: curiosit?� GP1 field coil - archib170 - 18/03/2013 12:38:44

bonjour
bon et bien j'ai essay?�............mauvaise pioche!
ca chauffe, et impossible de stabiliser la temperature.
les conclusions provisoires que j'en tire:
j'ai bobin?� ,sans grands soins, un fil de recup ,mal adapt?�, trop court,d'ou un mauvais remplissage.
on recommence donc en faisant une belle bobine avec le bon fil, je vais essayer d'utiliser une resine de dissipation thermique dans l'esprit de ce qu'on trouve l?�.
http://www.ch-audio.com/CH806Hy.html [attachment=4525]
j'ai utilis?� pour le noyau du fer ARMCO (fer pur a 99.99 pour cent),approvisionn?� a grand peine.
la aussi ce n'est pas la bonne carte,tres difficile a usiner,en tout cas je n'ai pas le savoir faire, et sans doute pas les bons outils, je vais me rabattre sur des nuances plus courante (1010) plus facile a tourner.

Cot?� alimentation, la frequentation, de quelques 15A et autres, dans plusieurs instalations differente m'a permit de valider la realit?� de l'importance de l'alimentation sur le rendu sonnore, (voir les propos de julien et tim, ou les fils dedi?�s sur lencoheaven)
les essais fait a la maison vont tout a fait dans ce sens (les meilleurs resultats on ete obtenu avec des alims tout simples en PI comme preconis?� par jean yves dans le message precedent).
les valves a mercures sont peut etre des alternatives credible aux "Tungar".
ca m'a convaincu de creuser le sujet, quand j'aurais a nouveau des hp operationnel.
a suivre( ca n'avance pas vite).
bien cordialement
francois
