Cl?ment - Schlumberger - Bourdereau - stephane - 04/05/2008 17:27:23

Bonjour,
ci-joint un liens tr?s int?ressent sur les cellules CL?MENT :

http://www.audiofolia.com/clement.php

Bonne lecture.
St?phane


Cl?ment - Schlumberger - Bourdereau - jerome - 01/08/2008 13:32:51

Bonjour,

J'ajoute quelques infos :

Sur le mat?riel de l'ORTF (cl?ment, Bourdereau, Schlumberger...), ce site que j'aime beaucoup : http://radio-france-vintage.monsite.wanadoo.fr/index.jhtml

Hommage ? Pierre Cl?ment : http://www.archeophone.org/Clement/index.php


Pour faire r?parer du mat?riel Pierre Cl?ment, une seule adresse, celle de raymond Bernard, ancien technicien de Pierre Cl?ment : http://www.proactif.com/rb/




Bourdereau

G?n?ralit?s
Voir : http://www.stefanopasini.it/Bourdereau-L'Histoire.htm

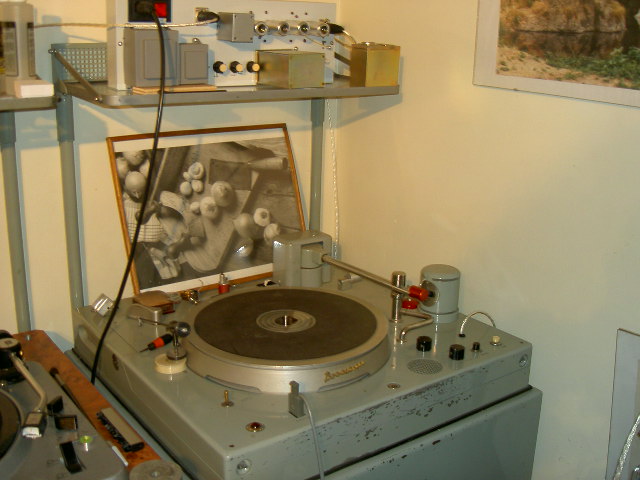

Bourdereau TD-110
photos de la Bourdereau de G. Preyale :[attachment=210][attachment=211]
[attachment=212][attachment=213][attachment=214][attachment=215][attachment=216][attachment=217]

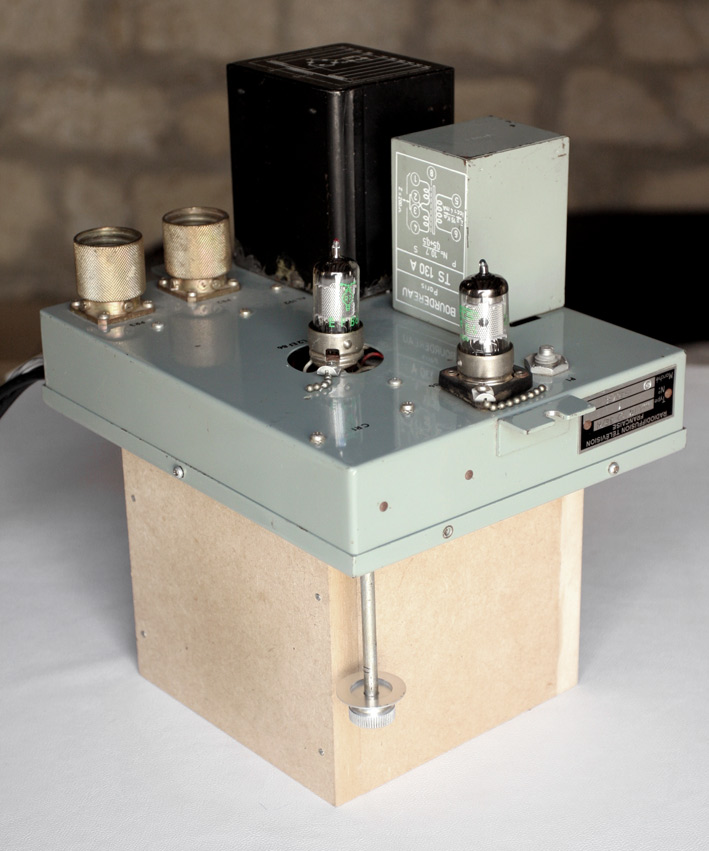

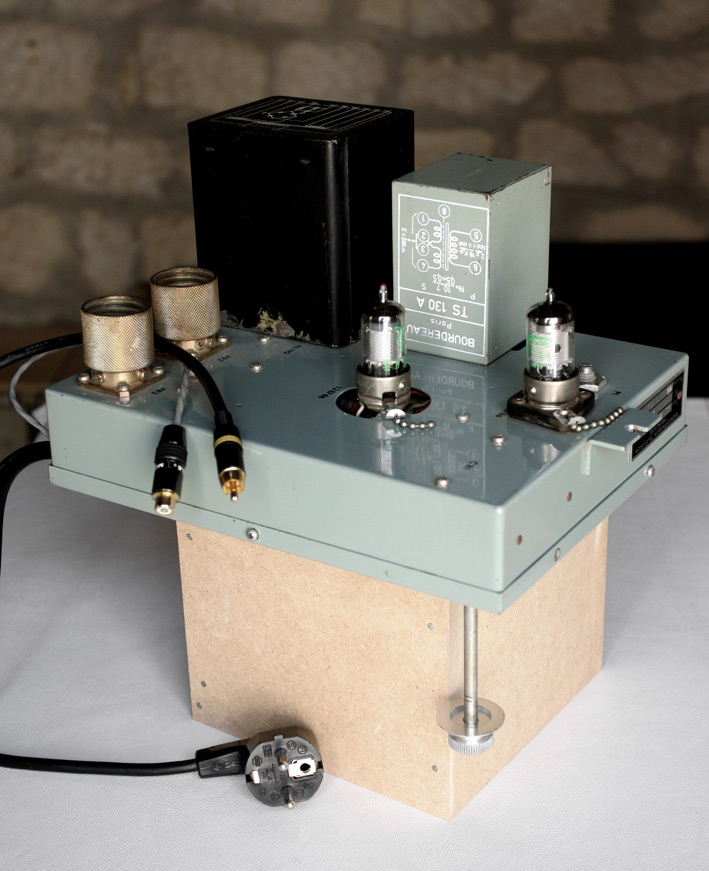

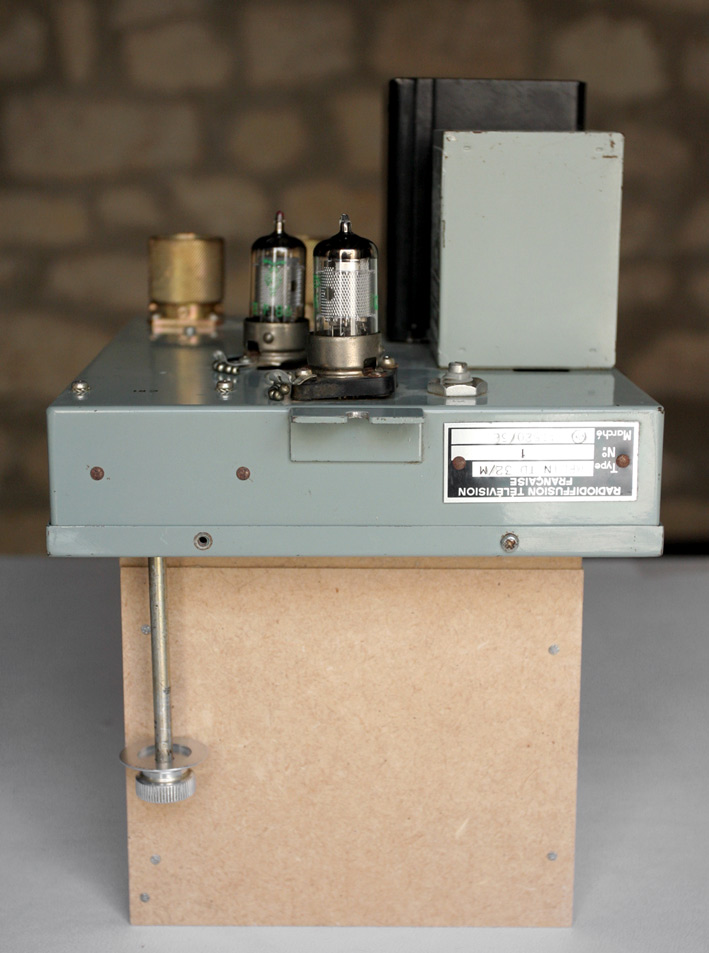

Le preampli-correcteur pour Bourdereau, le Belin TD 32M :
Photos : [attachment=222][attachment=223][attachment=224][attachment=225][attachment=226]

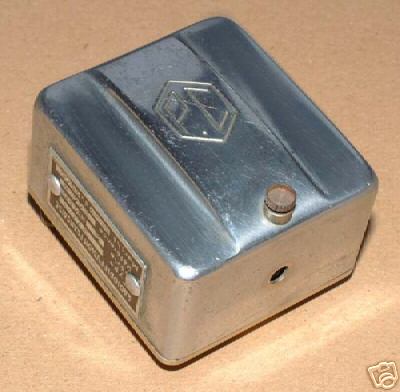

L'excellent transformateur de sortie Bourdereau TS-130 / TS-130A
Photo : [attachment=221]





Cl?ment

G?n?ralit?s :
Sur Cl?ment, le site http://www.audiofolia.com/clement.php contient des infos sur la platine et preamp L5, la platine ? bras radial et cellule PCL7, les cellules L4, L5, L6, L7, L8, e25, HL5 et D2, preampli H...)

il y a aussi ce site l? :
http://www.thf.fr/uCollection/Collection05.htm
http://www.thf.fr/uCollection/Collection06.htm

Sur vinylengine, il y a une abondante documentation sur Pierre Cl?ment : http://www.vinylengine.com/library/pierre-clement.shtml
(documents d'?poque sur les cellules L6, L6B, L7; preampli DRS1, H 2-Lampes, HL5 3-Lampes, H Stereo, D, L5 ; bras PL4A et PL7, platines A11, DO, DR, DRS, HL7 ; specifications des cellules, code de couleur des pointes, g?n?ralit?s sur les platines PC).

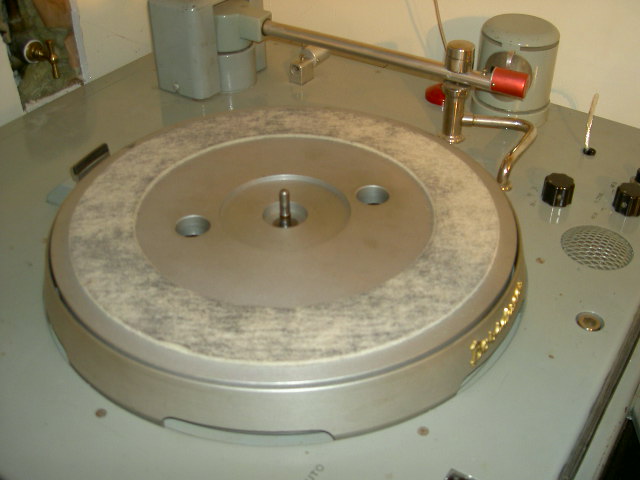

platine Cl?ment " Vincennes (Seine) "
Photos : [attachment=230][attachment=231][attachment=232][attachment=233][attachment=234]




platine Cl?ment D et H
publicit? issue de la RDS N?135-136 : [attachment=248]

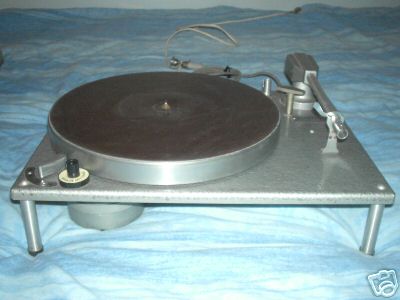

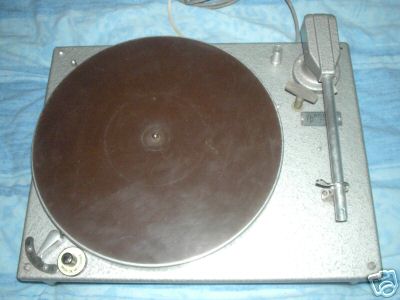

platine Cl?ment H4
photos :[attachment=227][attachment=228][attachment=229]




platine Cl?ment HL5
publicit? issue de la RDS N?34 : [attachment=247]




Preampli AS et ampli CW10
Voir : http://www.thf.fr/uCollection/Collection05.htm
et
http://www.thf.fr/uCollection/Collection06.htm
Photo : [attachment=235]





Schlumberger

G?n?ralit?s
Voir http://www.stefanopasini.it/Schlumberger.htm
Photos de mat?riel de studio : http://schlumberger.audiofanzine.com/

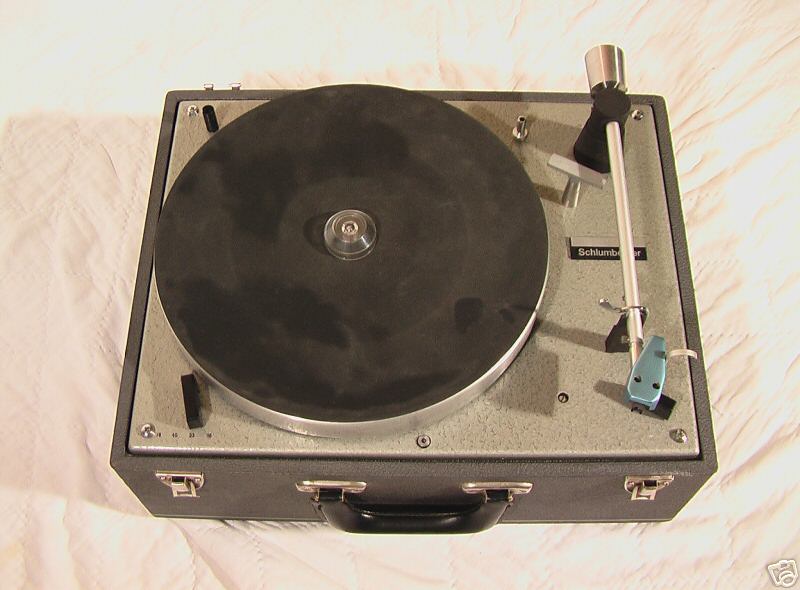

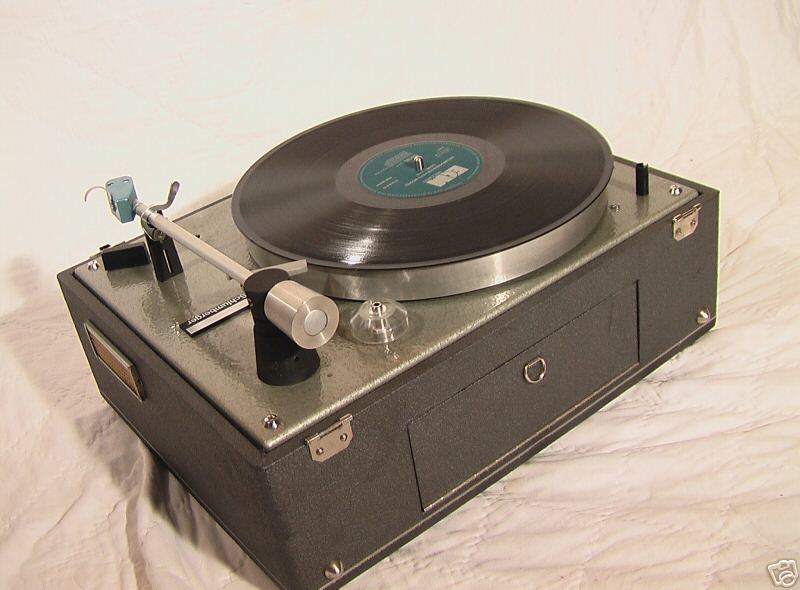

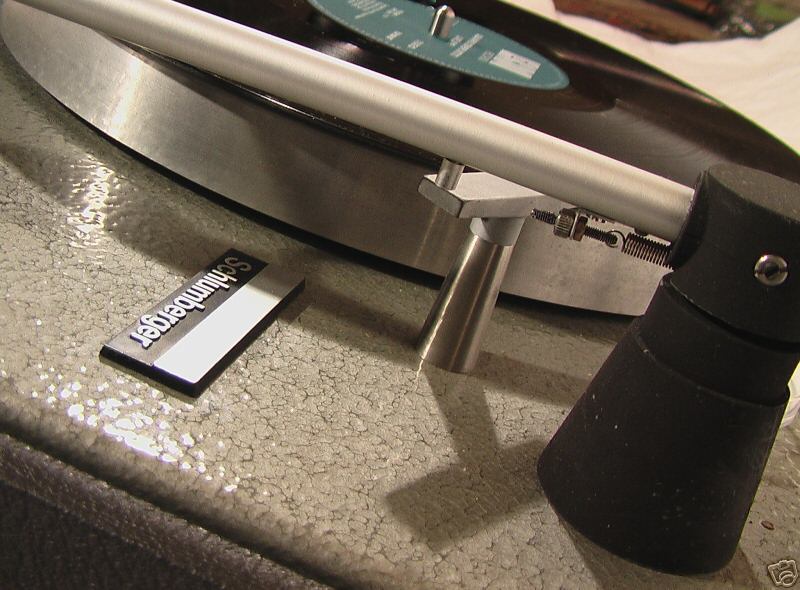

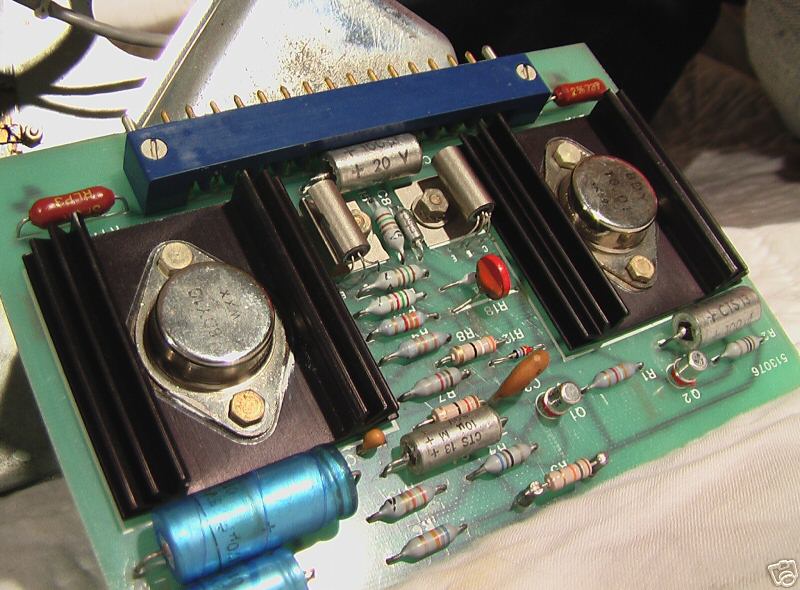

Schlumberger HL7 :
Manuel ici (il faut s'inscrire pour t?l?charger): http://www.vinylengine.com/library/pierre-clement/hl7.shtml
(infos issus d'une petite annonces)
platine vinyle professionnelle st?r?o Schlumberger HL7. produite apr?s le rachat de Cl?ment par Schlumberger.
Cette platine est amplifi?e, les sorties sont donc des sorties haut parleur.
Electronique discrete de tr?s haute qualit?, composants au Germanium (AD 149 par exemple)
Vitesse : 16 / 33 / 45 / 78
Le capot contient un compartiment de rangement.
Dimensions :
Longueur : 42,5 cm
Largeur : 33,5 cm
Hauteur : 23 cm
Poids : 17 kg

Photos :

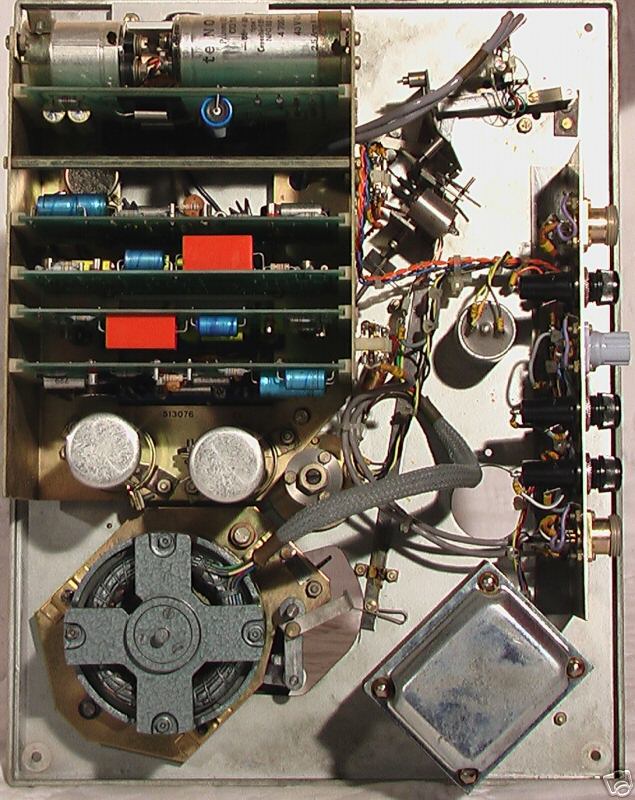

[attachment=198][attachment=199][attachment=200][attachment=201][attachment=202][attachment=203]

[attachment=204][attachment=205][attachment=206][attachment=207][attachment=208][attachment=209]

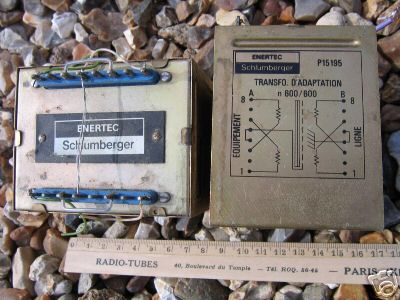

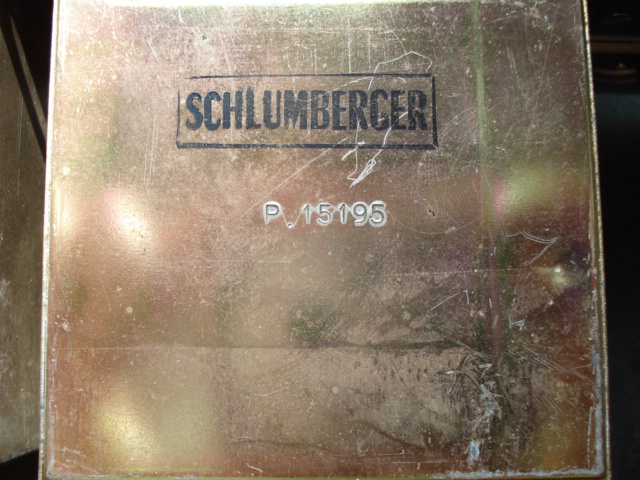

P15195
Excellent transformateur de modulation (noyau au nickel) 600/600 ohm.
Photo : [attachment=236]

Ce transformateur ?tait issu de la gamme Belin, ici le m?me transformateur Belin P15195, avec juste un tampon Schlumberger : [attachment=240][attachment=239]

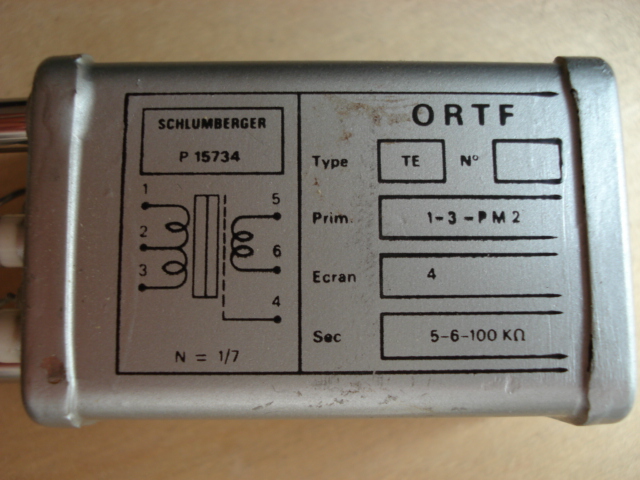

P15734
Excellent transformateur d'entree (rapport ?l?vateur 1/7)
Photo : [attachment=241]




D'autres infos ? venir...

J?r?me

PS pour st?phane : j'ai pris la libert? de renommer et de d?placer le sujet.


RE: Cl?ment - Schlumberger - Bourdereau - stephane - 02/08/2008 18:09:19

Bonjour,
Merci,c'est dans cette cat?gorie, qu'il avait ?t? poster a sa cr?ations, avant d'?tre d?placer une premier fois.
Bonne vacance, a bient?t.
St?phane


RE: Cl?ment - Schlumberger - Bourdereau - Julien - 01/09/2008 14:09:39

Une rapide synth?se sur les principales caract?ristiques des bras et cellules Cl?ment.
Ces cellules toutes monophoniques, pr?sentent des performances tout ? fait exceptionnelles, lorsquelles sont correctement restaur?es et mises en ?uvre.
Attention, comme toutes les vraies cellules mono, elles ne peuvent pas lire les disques st?r?o dans de bonnes conditions ? cause de labsence de souplesse verticale (les disques risquent de souffrir tr?s rapidement !).

Types de cellules / bras :
Plusieurs mod?les de cellules et de bras ont exist?s au cours du temps.

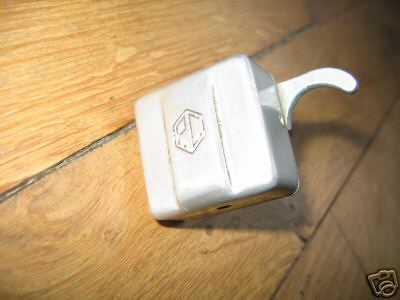

Les plus anciennes cellules ?taient carr?es et ?quip?es de pointe saphir. comme ceci :
[attachment=1178]

La base de tous les mod?les suivants a d?but? d?but 50 par la s?rie L5. Puis L6, L7, L8.
Globalement, ce sont toutes les m?mes cellules, de type ''r?luctance variable'' ; la principale diff?rence se situe au niveau du syst?me de bobine qui peut ?tre simple ou double (et donc de limp?dance interne de 250 ou 500 ohms environ respectivement).

Il faut ajouter ? cela lembase de fixation sur le bras qui est sp?cifique propri?taire :

Ģ Embase Cl?ment (les plus anciennes) diam?tre 10mm avec t?ton de fixation sur le dessus. Elles correspondent aux bras Cl?ment et Bourdereau, r?gl? pour une force dappui correcte en usine donc sans aucun r?glage. Ces bras datent de 1948-1950 et se poursuivent jusqu? 1962.
Loverhang est de 12-13mm (relev? sur tourne-disque H4).

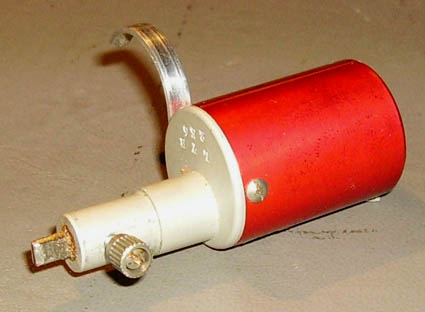

Une cellule : [attachment=1179]

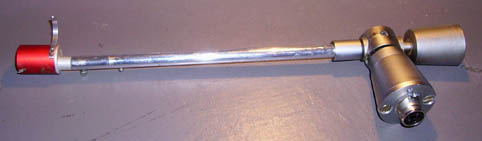

Un bras ''Cl?ment'' ancien:[attachment=1180]

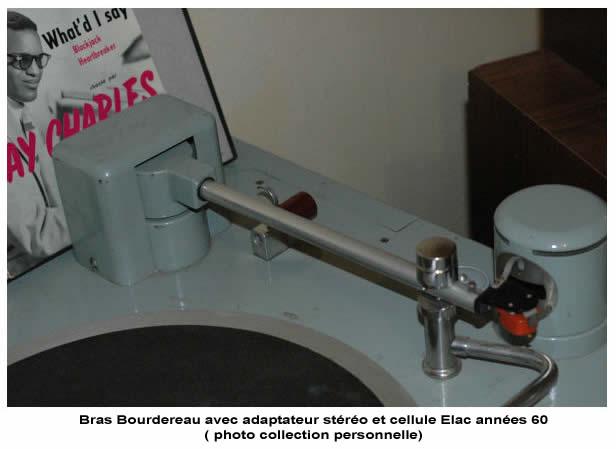

Un bras ''pro'' Bourdereau :[attachment=1181]


Ģ Embase dite Schlumberger (les plus r?centes) diam?tre 8.5mm avec ?paulement et t?ton de fixation sur le c?t?. Elles correspondent aux bras Schlumberger mont?s sur les platines de la marque, ? partir de 1962. ces bras plus actuels dans leur conception, b?n?ficient dun contrepoids r?glable et dune molette dappui le long du tube du bras.
Une cellule : [attachment=1182]
Un bras ''Schlumberger'' :[attachment=1183]

Notons qu'il a ?galement exist? des ''graveurs'' Pierre Cl?ment, tr?s rare, comme ici :
[attachment=1184]
[attachment=1185]

Rep?re des cellules :
Ģ Les cellules L5 et L6 sont plus anciennes et sont les mod?les vendus aux particuliers. Ce sont des simples bobinages. Force dappui recommand?e : 5 ? 6gr.

Ģ La cellule techniquement la plus ?labor?e est la L6 dor?e, bande passante jusqu? 22kHz contre 15-16kHz pour les mod?les pro simple ou double bobine. Force dappui recommand?e : 3 ? 4gr.

Ģ Les cellules E25B sont les mod?les professionnels, embase Cl?ment ou Schlumberger. Force dappui recommand?e : 5 ? 6gr.
Ģ Les cellules L7B sont des mod?les Schlumberger, double bobine, identiques au E25B.
Ģ Les cellules L7 sont des mod?les Cl?ment, double bobine, identiques au E25B. Force dappui recommand?e : 5 ? 6gr.
Ģ Les cellules L8A sont sp?cifiques et sont destin?es aux bras tangentiels des tournes disques A1B.

Ģ Avec la coquille rouge, il sagit des mod?les Microsillon,
Ģ Avec la coquille couleur alu, il sagit des mod?les 78T pour la radio. Force dappui recommand?e : 10 ? 14gr.
Ģ Pour les particuliers, capot dor?e pour microsillon ou anthracite / noir / alu pour les 78T.

A noter :
Ģ Les diff?rences de forces dappuis sont pr?r?gl?es par des tares dans le capot ou sur le corps de la cellule (8gr plomb pour 78T, masselotte laiton de 2grĶ). C'?tait toujours le cas pour permettre aux radios de changer les cellules sans avoir aucun r?glage ? refaire.
Ces tares peuvent ?tre modifi?es, par exemple lors de ladaptation dune cellule sur un bras moderne avec l'aide d'un adaptateur sur mesure comme par exemple, celui-ci:
[attachment=258]

Ģ Imp?dance de charge nominale : 47kOhms

Ģ Les pointes sont toutes coniques, diam?tre 18 ? 20 microns pour les disques microsillons et 65 microns pour les disques ''standards'' 78T

Ģ Le niveau de sortie est de lordre de 20mV soit environ 0dB ORTF.

Ģ La distorsion H2 et H3 est test?e ? environ 0,8 ? 1% ? 400Hz. Les doubles bobines ont leurs bobines en s?rie, cens?es r?duire la distorsion.

Attention, il est indispensable de faire ''restaurer'' ces cellules avant de les utiliser. La restauration consiste principalement ? changer les caoutchouc int?rieurs servant ? l'amortissement et ? v?rifier l'?tat de la pointe (saphir ou diamant) et ? r?aimanter le ''moteur''. Ces type de travail peut ?tre assur? par Monsieur BERNARD, ancien employ? de Cl?ment / Schlumberger.
Faute de restauration correcte et de r?glages ad'hoc, les cellules distordent terriblement sur les ''forte'' et ne pr?sentent pas une extension satisfaisante dans l'aigu.

Pi?ces jointes :
Tableau r?capitulatif des caract?ristiques (bas? sur un document de R.Bernard).
[attachment=1186]


RE: Cl?ment - Schlumberger - Bourdereau - jerome - 13/11/2008 17:56:47

Bonjour,

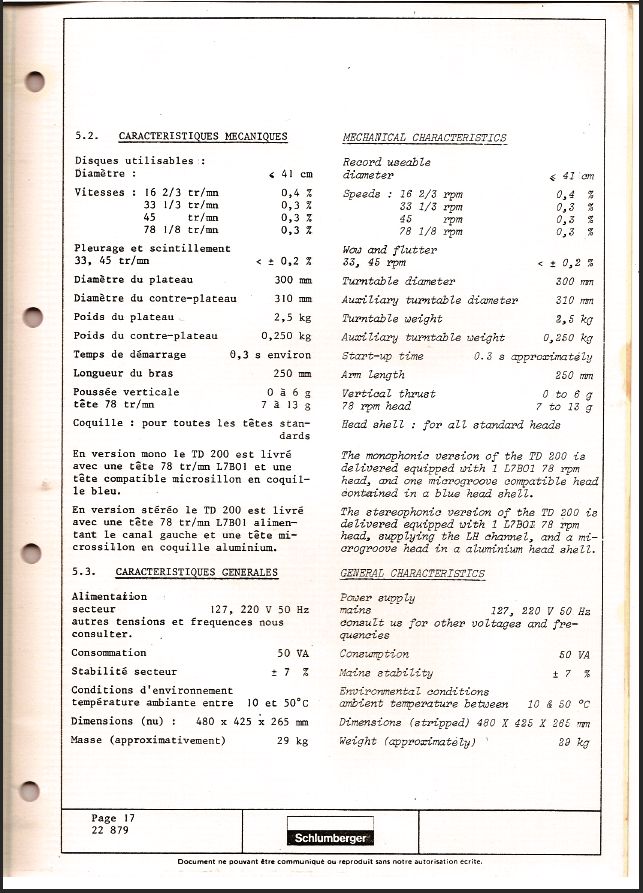

J'ajoute une page du manuel d'op?ration de la gamme TD200, avec une vue du bras et de la cellule : [attachment=442]


Et les caracteristiques : [attachment=443]

J?r?me


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 30/03/2009 17:39:08

Platine Clement Schlumberger TD 212

Bonjour,
Je cherche un peu d'aide pour r?parer ma platine TD 212.

Au lancement le moteur tourne de mani?re irr?guli?re, comme si il acc?l?rait puis ralentissait ? chaque tour.
Apr?s 30mn de fonctionnement la vitesse se stabilise ? peu pr?s...

Il semblerait que ce soit li? ? un condensateur HS qui bloque un des p?les du moteur... Mais je n'ai aucun appareil de mesure et aucune connaissance ?lectronique pour v?rifier !
J'ai le sch?ma de construction (et le manuel d'origine pour ceux qui seraient int?ress?s), mais je ne suis pas assez connaisseur pour me lancer dans cette r?paration.

Toute aide serait la bienvenue : r?parateur pro ou amateur, n'h?sitez pas !
Je suis ? Lille et fr?quemment en banlieue parisienne le WE...

Merci par avance !


RE: Cl?ment - Schlumberger - Bourdereau - Julien - 30/03/2009 18:23:35

Salut,

Eh bien, ca peut ?tre un peu compliqu? ou tout simple, c'est selon...

Cette platine, si je ne me trompe pas, comporte des cartes d'alimentation assez ?labor?es... que je serais bien incapable de r?parer s'il le fallait...

En revanche, s'il s'agit d'un moteur diphas? qui fonctionne avec un condensateur de d?phasage (pour cr?er une phase ''artificielle'' sur la base du secteur 220V AC monophas?), il est tr?s simple de changer le condo en question.
D'apr?s ce que tu d?cris, ca semble une panne compatible avec tes observations.

C'est en g?n?ral un condensateur papier ou polypropyl?ne en cuve m?tallique ronde ou rectangulaire. Il faut ilmp?rativement respecter la valeur en F. La tension de service doit p?tre d'au moins 300V AC pour supporter le secteur. Pas d'inconv?nient )? retenuir une valeur sup?rieure.

Il faut donc trouver un condos de rechange, sur eBay par exemple, pr?f?rablement de dimensions proches, et le remplacer dans la machine. Ces condos ne sont PAS polaris?s, donc pas d'inversion de connexion ? craindre.

Ca doit couter 10 euros grosso modo. Prendre du neuf ou NOS (ancien stock mais neuf).

Julien


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 30/03/2009 22:04:20

Merci pour cette r?ponse d?taill?e et accessible !
Je viens de regarder : il y a 3 condensateurs sph?riques align?s : 1,5F, 100-125V, 19Amp
et 1 condensateur en cuve rectangulaire : 1,25F, 350V.
Le probl?me est que je ne sais pas le(s) quel(s) remplacer !
J'ai un multim?tre, donc je peux essayer de faire des mesures. Je peux ?galement scanner le sch?ma ?lectronique de l'appareil...
Merci encore !


RE: Cl?ment - Schlumberger - Bourdereau - Julien - 31/03/2009 09:10:38

Salut,

C'est plut?t le rectangulaire isol? ? 350V.

Peux tu faire une photo d'ensemble et raproch?e qui permette de voir l'agencement de ce condos et du moteur ?

Julien


RE: Cl?ment - Schlumberger - Bourdereau - FrancoisR - 31/03/2009 12:34:52

Bonjour,

D'accord avec Julien, le condensateur de d?phasage est celui de 1,25F 350V. Les autres condos sont ceux des alims de l'?lectronique et de la t?l?commande console.

Le r?seau de d?phasage de ces platines est en g?n?ral 1,2F 350V papier huil? en s?rie avec une r?sistance vitrifi? de 1,2k20W. Il faut aussi v?rifier la r?sistance qui peut avoir mal vieilli, la changer ne co?te pas bien cher.

Pour la valeur du condensateur, le plus simple serait de partir de 1F et d'ajouter progressivement des condos plus petits (100nF, 50nF) jusqu'? obtenir le moins de vibrations possible.

Bonne restauration,


RE: Cl?ment - Schlumberger - Bourdereau - jerome - 31/03/2009 13:59:21

Bonjour,

J'ai regard? le sh?ma du manuel d'exploitation, et j'ai vu qu'il y a une resistance variable en s?rie avec le condensateur de d?phasage.

Je pense qu'avant toute intervention, ca vaut le coup de faire l'essai suivant :

1) tu mesures la valeur de la r?sistance variable.
2) tu bidouilles la valeur dans un sens et dans l'autre pour voir si c'est mieux (attention de ne pas s'electrocuter !)

Si le r?sultat n'est pas probant, il faut revenir ? la valeur du 1), et tenter de changer le condensateur de dephasage.

J?r?me

PS : J'ai le manuel d'exploitation TD200 reference MC 1143/ 22870, c'est bien celui l? que tu as ?


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 31/03/2009 22:08:13

Merci pour cette aide...
Mais ?a se pr?sente mal !
La r?sistance variable ?tait ? 1270 ohm... J'ai test? 800 et 1500 : pas de diff?rence. Et surtout en d?pla?ant le curseur crant? le long de la bobine, j'ai arrach? quelques spires, ce qui fait que la r?sistance est maintenant HS dans sa partie basse (on ne peut plus avoir de valeurs sup?rieures ? 800...).
Je ne sais pas si cette co...rie est r?parable. J'aurais du faire beaucoup plus attention...

Pour le manuel, oui, c'est bien la m?me ref. !
Ci joint quelques photos de l'int?rieur comme demand?.

N.B : J'ai trouv? ?a sur un c?l?bre site d'ench?re, ?a conviendrait pour remplacer le condensateur ?
Sell 6 NOS
6 EACH SPRAGUE (3) 1.5uF 300 VOLT VITAMIN Q PAPER-IN-OIL CAPACITORS
NOS - UNUSED - EXCELLENT CONDITION
TRUE ORIGINAL SPRAGUE VITAMIN-Q TYPE
3DB1E5 6
97*45*24mm


RE: Cl?ment - Schlumberger - Bourdereau - jerome - 01/04/2009 15:00:07

Troglodyto a écrit :
en d?pla?ant le curseur crant? le long de la bobine, j'ai arrach? quelques spires, ce qui fait que la r?sistance est maintenant HS dans sa partie basse (on ne peut plus avoir de valeurs sup?rieures ? 800...).
Je ne sais pas si cette co...rie est r?parable.


Non, ce n'est pas r?parable, mais ce n'est pas trop grave, j'en ai, et je peux t'en envoyer une de rechange (peux tu m'envoyer ton adresse postale par MP ?)

Pour le condensateur, comme disait Francois, il vaut mieux choisir une petite valeur (1F/350V ou +), et ajouter en parallele diff?rentes valeurs pour essayer.

Je pense que j'ai un 1.2F/1500V, qui ne sera pas compatible au niveau encombrement, mais pour faire un essai ?a peut convenir.

J?r?me


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 01/04/2009 15:03:08

Mille mercis !


RE: Cl?ment - Schlumberger - Bourdereau - Julien - 01/04/2009 17:05:14

Salut,

Je te confirme que le condos, c'est bien le petit rectangulaire accroch? sous la platine.
Pourt la r?sistance, c'est pas pile-poil la valeur, si tu peux te positionner juste ? c?t? des spires cass?es, ?a ira aussi.

C'est quand m?me bizarre, ce genre de condos ''lache'' rarement...

Oui, les vitamine Q doivent convenir, bien v?rifier la tension de service AC pour un isage 250V secteur.

Julien


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 01/04/2009 17:17:50

"C'est quand m?me bizarre, ce genre de condos ''lache'' rarement..."

Ce n'est peut ?tre pas le condensateur...

Je redonne les sympt?mes, car ce n'?tait peut ?tre pas tr?s clair dans ma premi?re description :
- au d?marrage, le disque tourne avec des acoups r?guliers : ils ne sont pas visibles mais s'entendent tr?s bien sur les aigus, avec un rendu sonore assez d?sagr?able
- si je bloque le plateau, en plus d'un bruit de fond assez fort, j'entends bien que le moteur (contre-plateau ?) semble peiner ? un point donn?
- apr?s quelques dizaines de minutes, le probl?me s'estompe fortement, sans disparaitre totalement
- tout le reste fonctionne, le galet est neuf, tout ? ?t? nettoy? et huil? si besoin, donc pas de probl?me ? ce niveau
- les tests effectu?s hier sur la r?sistance variable n'ont rien donn? (? part de r?ussir ? la bousiller :-(


RE: Cl?ment - Schlumberger - Bourdereau - FrancoisR - 01/04/2009 17:46:11

Bonjour,

Et le moteur a ?t? restaur? lui aussi ? Est-ce qu'il tourne r?guli?rement ? vide ?

Sinon, d?montage, nettoyage de l'huile ancienne qui a d? se transformer en colle, des paliers et des poussi?res ou cochonneries diverses qui peuvent ?tre arriv?es ? l'int?rieur.


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 02/04/2009 15:31:21

Non, pas de nettoyage du moteur...
Effectivement, je vais m'y atteler !


RE: Cl?ment - Schlumberger - Bourdereau - jerome - 03/04/2009 14:36:39

Troglodyto a écrit :
Mille mercis !


En fait, c'est l'association M?laudia qu'il faut remercier...

Le condensateur (1.05F/2300V, et pas 1.2F/1500V comme je le pensais) et la resistance sont partis aujourd'hui, dans deux paquets s?par?s.

Tiens nous au courant de la suite !

J?r?me


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 06/04/2009 12:53:46

Bonjour !
J'ai re?u ce matin la r?sistance variable : de quoi r?parer ma connerie mais pas r?soudre le probl?me initial !
D?s r?ception du condensateur je m'att?le au nettoyage du moteur, remplacement de la r?sistance et test avec le nouveau condo...
Je vous tiendrais bien entendu au courant du r?sultat !
Un immense merci ? tt le monde en tt cas !


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 10/04/2009 18:41:16

Bonjour !
Condensateur r?cup?r? hier : parfait !
Malheureusement je suis en d?placement toute la semaine prochaine : je lance les tests d?s mon retour, et je poste les r?sultats au fur et ? mesure...
Merci merci merci merci !
Damien


RE: Cl?ment - Schlumberger - Bourdereau - Troglodyto - 27/04/2009 12:25:57

Bonjour ? tous !
Apr?s remplacement de la r?sistance variable (que j'avais d?truite) et du condensateur incrimin? (les 2 g?n?reusement offerts et exp?di?s par J?r?me de la part de Melaudia !!!), je rebranche...

PAF, un fusible saute ! C'est du 0,31A, introuvable, que je remplace donc par du 1A que j'avais sous la main. Et l?, ... miracle !

?A MARCHE PARFAITEMENT !!!

Le probl?me est r?solu, le condensateur cuve 1,2F du moteur ?tait donc bien HS.

Un immense merci ? tous pour votre aide et votre int?r?t : voil? une platine que je vais (enfin) pouvoir ?couter et appr?cier...
Amicalement
Damien


RE: Cl?ment - Schlumberger - Bourdereau - FrancoisR - 27/04/2009 20:33:12

Bonsoir,

Bonne nouvelle, mais un fusible crame rarement sans raison. Si l'appel de courant est trop fort il est possible que ce soit ? cause des palliers du moteur comme je l'avais ?voqu? (huile qui se transforme en colle).

Un nettoyage complet d'un moteur de cet age serait probablement une bonne id?e. C'est long, sale et p?nible, mais le jeu en vaut la chandelle.


RE: Cl?ment - Schlumberger - Bourdereau - jerome - 28/04/2009 17:03:11

Troglodyto a écrit :
PAF, un fusible saute ! C'est du 0,31A, introuvable, que je remplace donc par du 1A que j'avais sous la main. Et l?, ... miracle !

?A MARCHE PARFAITEMENT !!!


Bonjour Damien,

Je suis content que le probl?me soit r?solu Smile

Mais comme le dit Francois, un fusible lache rarement sans raison... ?tes-moi d'un doute : la platine est bien c?bl?e en 220V ?

Ce serait quand m?me plus prudent de mettre un fusible plus petit que 1A, on ne sait jamais...

J?r?me


RE: Cl?ment - Schlumberger - Bourdereau - jerome - 08/02/2010 17:56:11

Le manuel d'exploitation des TD212/2 et TD222/2 se trouve ici :

http://www.melaudia.net/w_logcheck.php?appli=documentscan&pagesuite=zinc/chargeDoc.php&ascan=MANUEL.2.zart.1.pdf&auto=1

bonne lecture !

J?r?me


RE: Cl?ment - Schlumberger - Bourdereau - ggbootsyc - 10/04/2010 00:44:29

excellent... je viens de m'inscrire sur ce site et de lire le forum. Moi j'ai du pleurage sur ma bourdereau. je pensais que ca pouvais venir du galet d'entrainement mais apres avoir lu vos commentaires, je me lancerais dans un nettoyage du moteur.
merci a tous


RE: Cl?ment - Schlumberger - Bourdereau - rliyung - 10/04/2010 07:50:02

J?r?me a écrit :


Sorti de son contexte, ce lien ne fonctionne pas. C'est voulu, parce que les t?l?chargements sont trac?s et mettent en branle un script ? cet effet.

Pour trouver ce document, aller simplement ? :
http://www.melaudia.net/
>menu >documentation >recherche

ou directement
http://www.melaudia.net/documentation.php

et chercher les manuels techniques


RE: Cl?ment - Schlumberger - Bourdereau - calivin - 06/08/2012 16:39:14

Bonjour,

Je viens de r?cup?rer deux blocs mono Schlumberger 510 523.
Quelque aurait il de la doc (sch?ma, maintenance), je n'ai pas trouv? de plaque portant le sch?ma ni ? l'int?rieur, ni ? l'ext?rieur.
Il est peut ?tre c?bl? en 110 car j'ai mesur? 85 volts sur le condo de t?te qui en supporte 63, j'aimerais le mettre en 240 volts si possible.
Aussi comment d?monter les circuits enfichables, tirer ou pousser les punaises ?
Transfo en entr?e (et en sortie ? (double C)), transistor silicium (bdy24 en sortie). J'imagine aussi que l'alim est stabilis?e.

Il a fonctionn? en 220, il fonctionne toujours, mais il faut s'en occuper.

Merci,
Vincent
[attachment=3527][attachment=3528][attachment=3529][attachment=3532][attachment=3533][attachment=3534][attachment=3535]
